Maschinensicherheit wird im Produktionsalltag häufig erst dann sichtbar, wenn sie den Ablauf unterbricht: Eine Schutztür öffnet, ein Not-Halt wird betätigt, eine Sicherheitszuhaltung gibt nicht frei oder eine Störung erfordert den Zugang zum Gefahrenbereich. Dann entscheidet sich, ob das Sicherheitskonzept als nachvollziehbare Unterstützung wahrgenommen wird – oder als Hindernis, das den Wiederanlauf unnötig verzögert.
Der Zielkonflikt ist real, aber nicht zwangsläufig. Funktionale Sicherheit darf nicht gegen Produktivität ausgespielt werden. Ihre primäre Aufgabe bleibt der Schutz von Menschen vor den Risiken einer Maschine. Doch eine Sicherheitsfunktion, die den tatsächlichen Betrieb nicht berücksichtigt, kann neue Probleme schaffen: Lange Stillstände, komplizierte Quittierabläufe, unübersichtliche Zustände oder weitreichende Abschaltungen erhöhen den Druck auf Bediener und Instandhalter. Wo der sichere Weg im Alltag als unpraktikabel gilt, wächst das Risiko, dass Schutzeinrichtungen überbrückt, Sensoren manipuliert oder vorgesehene Betriebsarten umgangen werden.
Eine produktive Safety-Architektur beginnt daher nicht mit der Auswahl einzelner Komponenten. Sie beginnt mit der Frage, wie Menschen die Maschine tatsächlich bedienen, umrüsten, reinigen, warten und bei Störungen wieder in Betrieb nehmen. Sicherheitsfunktionen müssen die Gefährdung wirksam beherrschen, zugleich aber gezielt genug arbeiten, damit nicht eine ganze Anlage stillsteht, wenn nur ein begrenzter Maschinenbereich betroffen ist.
Dabei wird Safety zu einem Element der Verfügbarkeitsstrategie. Sie schafft klare Zustände, begrenzt Stillstände auf die notwendige Zone und unterstützt die schnelle, sichere Rückkehr in den Produktionsbetrieb. Der wesentliche Punkt: Nicht die Schutzfunktion selbst hemmt die Produktion, sondern eine Sicherheitsarchitektur, die zu grob, zu unflexibel oder zu schlecht diagnostizierbar ausgelegt ist.
Nicht alles muss stillstehen
Klassische Maschinenkonzepte kennen oft nur zwei Zustände: Anlage läuft oder Anlage steht. Das kann bei überschaubaren Einzelmaschinen sinnvoll sein. Bei modularen Produktionsanlagen, verketteten Montagelinien, Robotikzellen oder intralogistischen Systemen ist dieser Ansatz jedoch häufig zu undifferenziert. Öffnet ein Bediener eine Schutztür an einer Station, muss nicht zwingend die gesamte Linie zum Stillstand kommen.
Voraussetzung dafür ist eine Sicherheitsarchitektur, die Maschinenbereiche, Gefährdungen und Bewegungen klar voneinander trennt. Sicherheitszonen können so ausgelegt werden, dass lediglich der betroffene Bereich in einen sicheren Zustand überführt wird. Andere Module dürfen weiterarbeiten, wenn keine Gefährdung besteht und die Risikobeurteilung dies zulässt. Das reduziert nicht nur die Dauer eines Stillstands, sondern erleichtert auch die Fehlersuche: Bediener und Instandhalter sehen schneller, welche Zone betroffen ist und welche Funktionen weiterhin verfügbar bleiben.
Für die Praxis ist das mehr als eine Frage der Steuerungslogik. Zonen müssen mechanisch, elektrisch und softwareseitig sinnvoll abgegrenzt sein. Materialflüsse, gemeinsame Antriebe, Energieversorgung und Schutzbereiche dürfen keine unkontrollierten Rückwirkungen erzeugen. Die Gestaltung erfordert daher ein durchgängiges Verständnis der Maschine – von der Risikobeurteilung über die Sicherheitssteuerung bis zu Antrieb, Sensorik und Bedienkonzept.

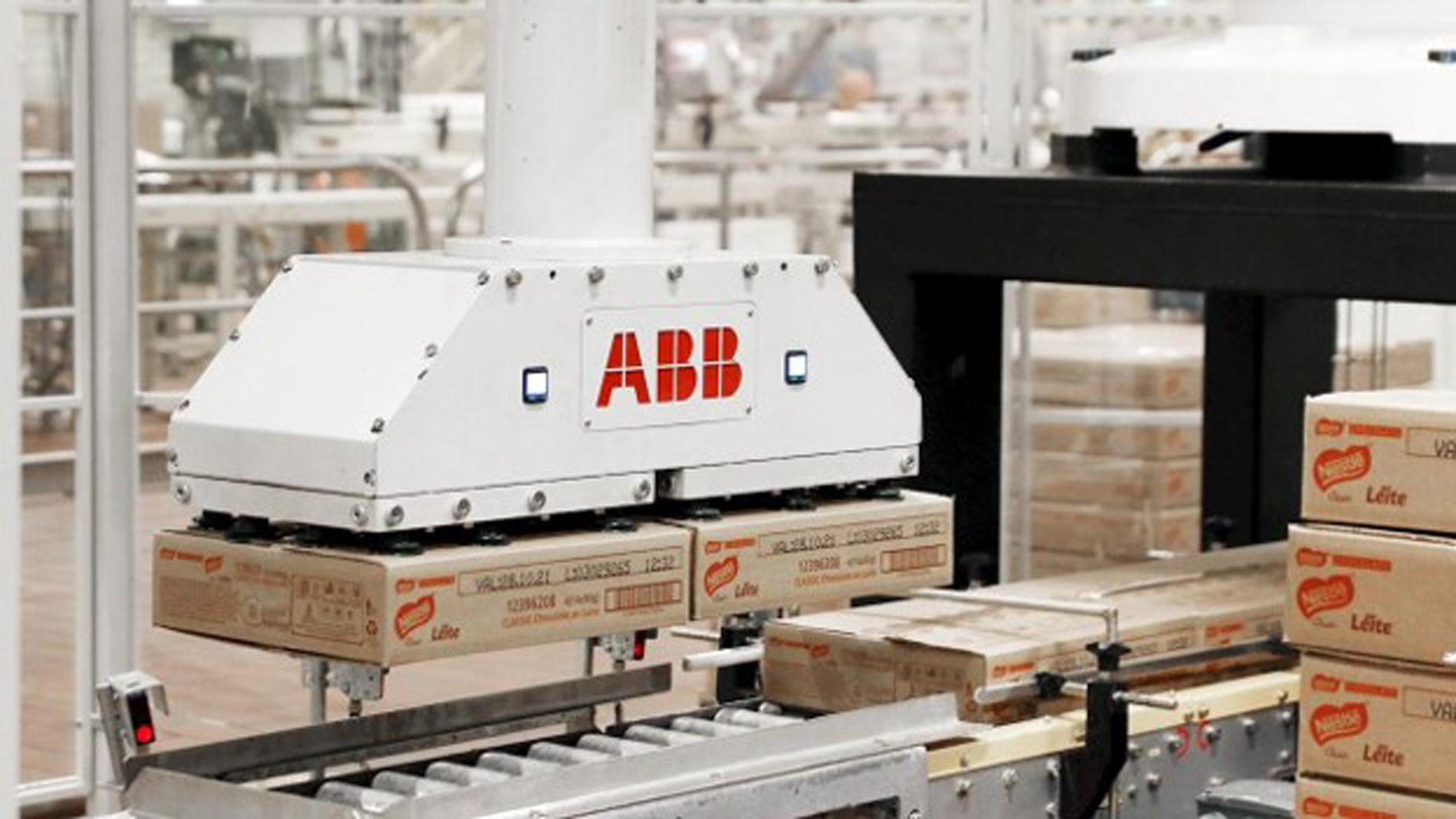

ABB adressiert dieses Zusammenspiel mit Sicherheitskomponenten und Sicherheitsrelais ebenso wie mit sicheren Antriebsfunktionen. Gerade bei bewegten Maschinenachsen ist entscheidend, ob eine Gefahr durch vollständiges Abschalten beseitigt werden muss oder ob eine kontrollierte, sicher begrenzte Bewegung den produktiveren und zugleich sicheren Zustand darstellt. Sichere Antriebstechnik ermöglicht es, Bewegungen gezielt zu stoppen, Drehmomente abzuschalten oder Geschwindigkeiten zu begrenzen. Damit lassen sich beispielsweise Einricht-, Wartungs- oder Eingriffsprozesse sicher gestalten, ohne die Maschine pauschal vollständig spannungsfrei zu schalten.
Sichere Bewegung statt vollständiger Stillstand
Der vollständige Stopp einer Maschine ist nicht in jeder Situation die beste Lösung. Bei manchen Tätigkeiten muss sich eine Achse kontrolliert bewegen können, etwa beim Einrichten, beim Werkzeugwechsel, bei der Fehlersuche oder während eines Wartungsvorgangs. Entscheidend ist dann, dass die Bewegung sicher reduziert, begrenzt und überwacht wird.
Sichere Antriebsfunktionen schaffen dafür abgestufte Betriebszustände. Safe Torque Off unterbindet beispielsweise das Drehmoment eines Antriebs und verhindert einen unerwarteten Wiederanlauf. Weitere Funktionen können einen kontrollierten Stopp auslösen oder eine Bewegung auf eine sicher begrenzte Geschwindigkeit beschränken. Welche Funktion angemessen ist, hängt von der konkreten Gefährdung ab: Eine rotierende Welle, ein Vertikalhub, eine schließende Presse oder ein schnell fahrendes Portal stellen jeweils unterschiedliche Anforderungen.
Der Nutzen liegt nicht darin, Sicherheitsabstände oder Schutzmaßnahmen zu reduzieren. Vielmehr lassen sich sichere Arbeitsabläufe präziser an die jeweilige Tätigkeit anpassen. Statt „alles aus“ kann eine Maschine in einen definierten Einrichtbetrieb wechseln: begrenzte Geschwindigkeit, Zustimmtaster, verringerte Bewegungsenergie und klare Sicht auf den Prozess. Das schützt Beschäftigte und hilft gleichzeitig, unnötige Wartezeiten zwischen Stillstand, Fehlerdiagnose und Wiederanlauf zu vermeiden.
Beckhoff integriert Sicherheitsfunktionen in seine PC-basierte Automatisierungs- und EtherCAT-Architektur. Das TwinSAFE-System verbindet dabei Funktionen von Not-Halt und Schutztürüberwachung bis zu sicheren Antriebsfunktionen mit der Standardautomatisierung. Für modulare Maschinenkonzepte kann dies die Koordination von Safety-Zonen, sicheren Ein- und Ausgängen sowie Antrieben vereinfachen. Die Sicherheitslogik bleibt eigenständig bewertet, wird aber innerhalb einer gemeinsamen Automatisierungsarchitektur geplant, projektiert und diagnostiziert.
Gerade bei Maschinen mit vielen Achsen oder wechselnden Betriebsmodi ist diese enge Verbindung von Automatisierung und Safety relevant. Ein sicherer Zustand muss nicht immer der vollständige Produktionsstillstand sein. Er kann – abhängig von Risikobeurteilung und Sicherheitsfunktion – auch eine gezielt abgeschaltete Achse, ein sicher begrenzter Bewegungsraum oder ein kontrollierter Einrichtbetrieb sein.
Diagnose entscheidet über den Wiederanlauf
Für die Verfügbarkeit ist nicht allein entscheidend, wie oft eine Sicherheitsfunktion auslöst. Ebenso wichtig ist, wie schnell und sicher die Ursache erkannt werden kann. Eine Meldung wie „Safety-Kreis unterbrochen“ hilft in einer komplexen Anlage nur begrenzt. Sie zeigt, dass etwas nicht stimmt – nicht jedoch, ob eine Tür offensteht, ein Betätiger nicht erkannt wurde, eine Zuhaltung nicht eingerastet ist oder ein Sensor falsch ausgerichtet wurde.
Moderne Sensorik und vernetzte Safety-Komponenten liefern deutlich detailliertere Informationen. Sie können Zustände, Fehlermeldungen, Diagnosecodes und teilweise auch Hinweise auf Verschleiß oder wiederkehrende Fehlbedienungen bereitstellen. Das verkürzt die Zeit zwischen Störmeldung und gezielter Maßnahme. Instandhalter müssen nicht mehr jeden potenziell betroffenen Bereich kontrollieren, sondern können den Fehler systematischer eingrenzen.
ifm kombiniert sichere Sensorik, Auswerteeinheiten und Visualisierungslösungen für die Maschinenautomatisierung. Für Anwendungen mit Schutzeinrichtungen, Positionsüberwachung oder Zugangssicherung ist insbesondere die Verknüpfung von Safety-Signal und Diagnosedaten relevant. Ein Sicherheitssensor übernimmt die Schutzfunktion; zusätzliche Informationen können jedoch helfen, Fehlstellungen, Verschmutzung, mechanische Toleranzen oder wiederkehrende Unterbrechungen im Prozess frühzeitig zu erkennen.
Dadurch verschiebt sich die Perspektive: Safety-Diagnose dient nicht nur dem Nachweis, dass ein Sicherheitskreis ordnungsgemäß funktioniert. Sie wird zu einem Werkzeug für Instandhaltung und Verfügbarkeit. Häufen sich beispielsweise Störungen an einer Schutztür, kann das auf eine falsch justierte Mechanik, Verschleiß am Betätiger oder einen ungeeigneten Ablauf beim Materialwechsel hindeuten. Das Problem lässt sich dann vor dem ungeplanten Stillstand bearbeiten.
Zugang schützen, Arbeit ermöglichen
Besonders sichtbar wird der Zusammenhang von Sicherheit und Produktivität an Schutztüren, Klappen und anderen Zugängen zu Maschinen. Sie sind unverzichtbar, wenn Beschäftigte in Gefahrenbereiche gelangen können. Zugleich werden sie in der Praxis regelmäßig geöffnet – zum Rüsten, für die Qualitätsprüfung, zur Reinigung oder zur Beseitigung von Störungen.
Sicherheitszuhaltungen sorgen dafür, dass eine Schutzeinrichtung erst dann geöffnet werden kann, wenn die gefährliche Bewegung beendet oder eine Gefährdung zuverlässig beseitigt ist. Umgekehrt verhindern sie den Wiederanlauf, solange der Zugang offensteht oder die Tür nicht korrekt geschlossen und verriegelt wurde. Für die Anlagenverfügbarkeit kommt es darauf an, dass Zuhaltung, Türmechanik, Bedienablauf und Steuerungslogik zusammenpassen.
Leuze entwickelt Sicherheitssensoren, Sicherheits-Lichtvorhänge, Laserscanner und Lösungen für die Absicherung von Zugängen. Bei Schutzeinrichtungen sind kompakte Bauformen, eindeutige Diagnose und die passende Zuhaltekraft wichtige Kriterien. Eine Tür, die mechanisch nicht sauber geführt wird oder deren Zustand nicht klar erkennbar ist, kann wiederkehrende Unterbrechungen verursachen. Umgekehrt lassen sich gut integrierte Sicherheitszuhaltungen so auslegen, dass sie den Zugang zuverlässig absichern und den vorgesehenen Arbeitsablauf nicht unnötig verkomplizieren.
Das gilt ebenso für berührungslos wirkende Schutzeinrichtungen. Sicherheits-Lichtvorhänge oder Laserscanner können Zugänge und Gefahrenbereiche absichern, ohne dass jedes Mal eine mechanische Tür geöffnet werden muss. In Anwendungen mit häufigem Materialtransport oder manueller Beschickung kann das Prozesse vereinfachen. Allerdings bleibt die Sicherheitsfunktion immer an die tatsächliche Gefahrensituation gebunden: Nach einer Unterbrechung muss klar sein, ob und unter welchen Voraussetzungen ein sicherer Wiederanlauf zulässig ist.
Energie und Safety gehören zusammen
Safety endet nicht an der Steuerung oder am Sensor. Bei mobilen Anwendungen, Krananlagen, automatisierten Fördertechniksystemen oder elektrifizierten Maschinen spielt auch die Energieversorgung eine zentrale Rolle. Wenn Stromzuführung, Datenübertragung und bewegte Maschinenkomponenten zusammenwirken, müssen Sicherheitsfunktionen die gesamte Anwendung berücksichtigen.
Paul Vahle entwickelt Systeme zur Energie- und Datenübertragung für mobile industrielle Anwendungen. In solchen Anlagen kann die sichere Reaktion auf Störungen oder Eingriffe nicht allein an einer stationären Schutztür festgemacht werden. Bewegte Verbraucher, Stromschienen, Schleifleitungen, fahrerlose Transportsysteme oder Krane erfordern klar definierte Sicherheitszonen, sichere Abschaltkonzepte und eine zuverlässige Kommunikation zwischen den Komponenten.
Gerade in der Intralogistik zeigt sich, wie eng Safety und Verfügbarkeit zusammenhängen. Eine zu groß dimensionierte Abschaltung kann große Bereiche eines Materialflusssystems blockieren. Eine zu kleinteilige oder unklare Architektur wiederum kann die Inbetriebnahme, Fehlersuche und Wartung erheblich erschweren. Die Aufgabe besteht darin, Sicherheitsbereiche so zu gestalten, dass Risiken zuverlässig beherrscht werden und der Materialfluss außerhalb des betroffenen Bereichs möglichst kontrolliert weiterlaufen kann.
Das erfordert ein abgestimmtes Konzept aus Energieversorgung, Kommunikation, Steuerung und Schutztechnik. Safety wird damit zur Systemaufgabe. Einzelne Komponenten können die Umsetzung erleichtern – die tatsächliche Schutzwirkung und Verfügbarkeit entstehen jedoch erst aus ihrem Zusammenspiel.
Akzeptanz ist eine Sicherheitsfunktion
Am Ende entscheidet nicht nur die technische Leistungsfähigkeit einer Sicherheitslösung über ihre Wirksamkeit. Entscheidend ist auch, ob Bedienerinnen und Bediener, Instandhalter und Einrichter sie im Alltag akzeptieren. Schutzmaßnahmen werden dann umgangen, wenn sie als unverständlich, unverhältnismäßig oder dauerhaft störend wahrgenommen werden. Das ist kein Argument gegen konsequente Safety, sondern ein Argument für besser gestaltete Safety.
Klare Zustandsanzeigen, verständliche Meldetexte, logisch aufgebaute Reset-Prozesse und eindeutig definierte Betriebsarten gehören deshalb zum Sicherheitskonzept. Wer eine Anlage nach einer Störung wieder in Betrieb nehmen muss, braucht nicht nur die Information, dass eine Sicherheitsfunktion ausgelöst hat. Er muss erkennen können, welcher Bereich betroffen ist, welche Ursache vorliegt und welche Schritte sicher zum Wiederanlauf führen.
Produktive Maschinensicherheit bedeutet daher nicht, Schutzmaßnahmen zu verkürzen oder Risiken kleinzurechnen. Sie bedeutet, Schutzfunktionen so präzise auszulegen, dass sie im entscheidenden Moment zuverlässig wirken und im normalen Betrieb nicht mehr einschränken als erforderlich. Zonenweise Abschaltung, sichere Antriebsfunktionen, detaillierte Diagnosen, durchdachte Zugangskonzepte und eine abgestimmte Energieversorgung sind dafür zentrale Bausteine. [hjs]
