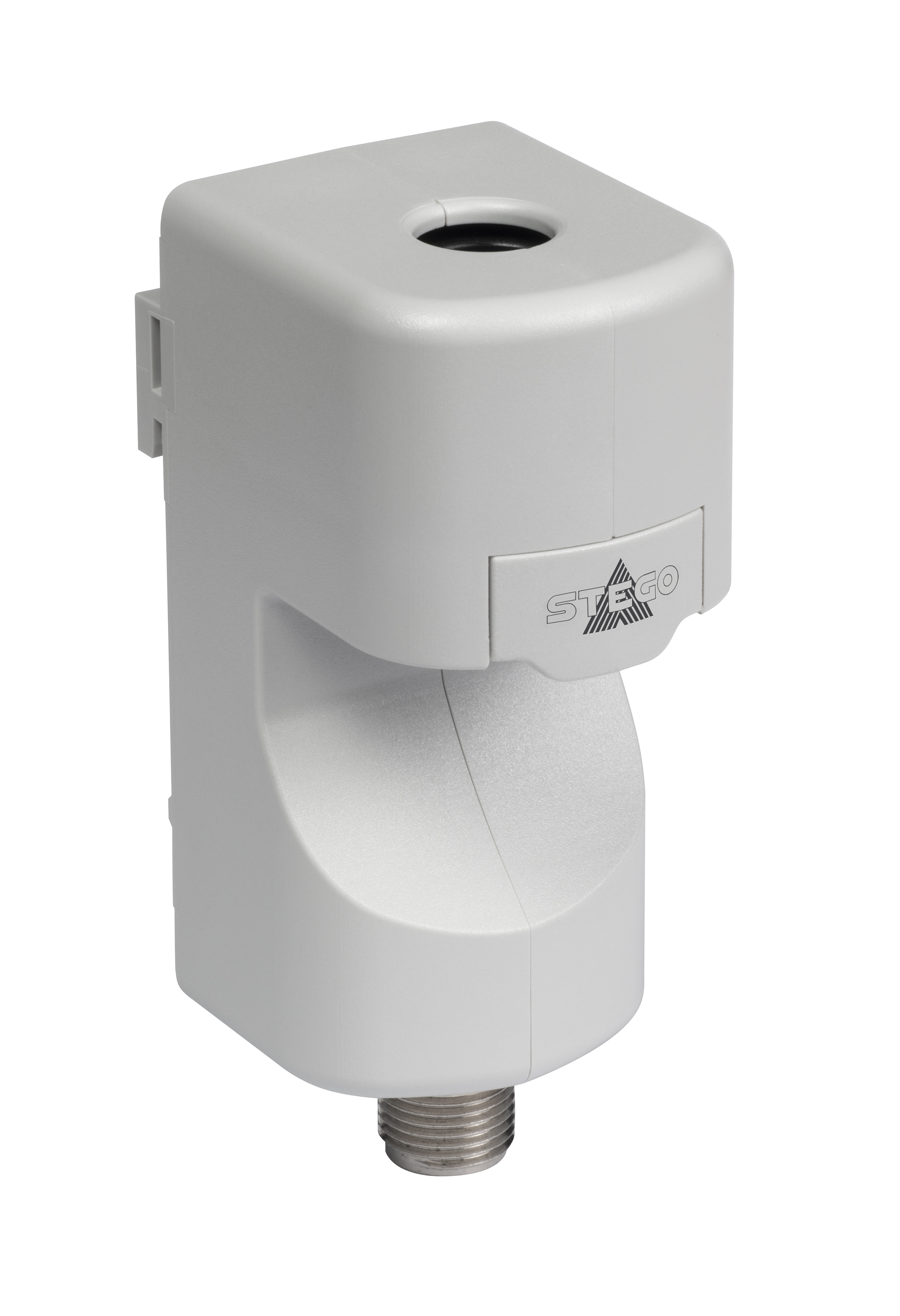

Der Smart Sensor Strom ESS 076 misst den AC-Strom durchgeführter Leitungen kontaktlos. Erfasste Messdaten werden analog (4-20 mA Signal) oder digital (IO-Link) ausgegeben. Gemessene und aufbereitete Daten – wieLeistung und Energie – werden über die IO-Link-Schnittstelle übergeordneten Systeme wie Maschinensteuerungen oder Edge-Computer für das Condition Monitoring bereitgestellt. Der ESS 076 eignet sich ideal für die dauerhafte Erhebung von Lastprofilen von Anlagen und Maschinen. Diese helfen in Anwendungen wie beispielsweise der Lastspitzendetektion um Einsparungen bei den Energiekosten zu erzielen.

• Misst AC-Strom bis 100 A kontaktlos
• Leitungsdurchmesser bis 11,4 mm
• interne Verarbeitung von Messwerten
• Analoge & digitale Schnittstelle in einem Gerät

ENERGIEEFFIZIENZ UND NACHHALTIGKEIT

Die Überwachung des Stromverbrauchs spielt eine entscheidende Rolle bei der Identifizierung ineffizienter Betriebszustände und der Vermeidung von Energieverschwendung in industriellen Anwendungen. Der ESS 076 ermöglicht eine präzise Messung des Stromverbrauchs von bis zu 100 A bei Kabeln mit einem Durchmesser bis 11,4 mm.

Mit einer analogen und digitalen Schnittstelle zur nahtlosen Integration bietet dieser innovative Sensor die Möglichkeit, Energieeffizienzdaten zu erheben und die Energieverbräuche präzise zu überwachen. Der ESS 076 mit seiner hochpräzisen Messtechnologie ermöglicht es, Energiekosten effektiv zu verwalten, Betriebskosten nachhaltig zu senken und fundierte Entscheidungen für Energieeffizienzprojekte oder Kapazitätserweiterungen zu treffen.

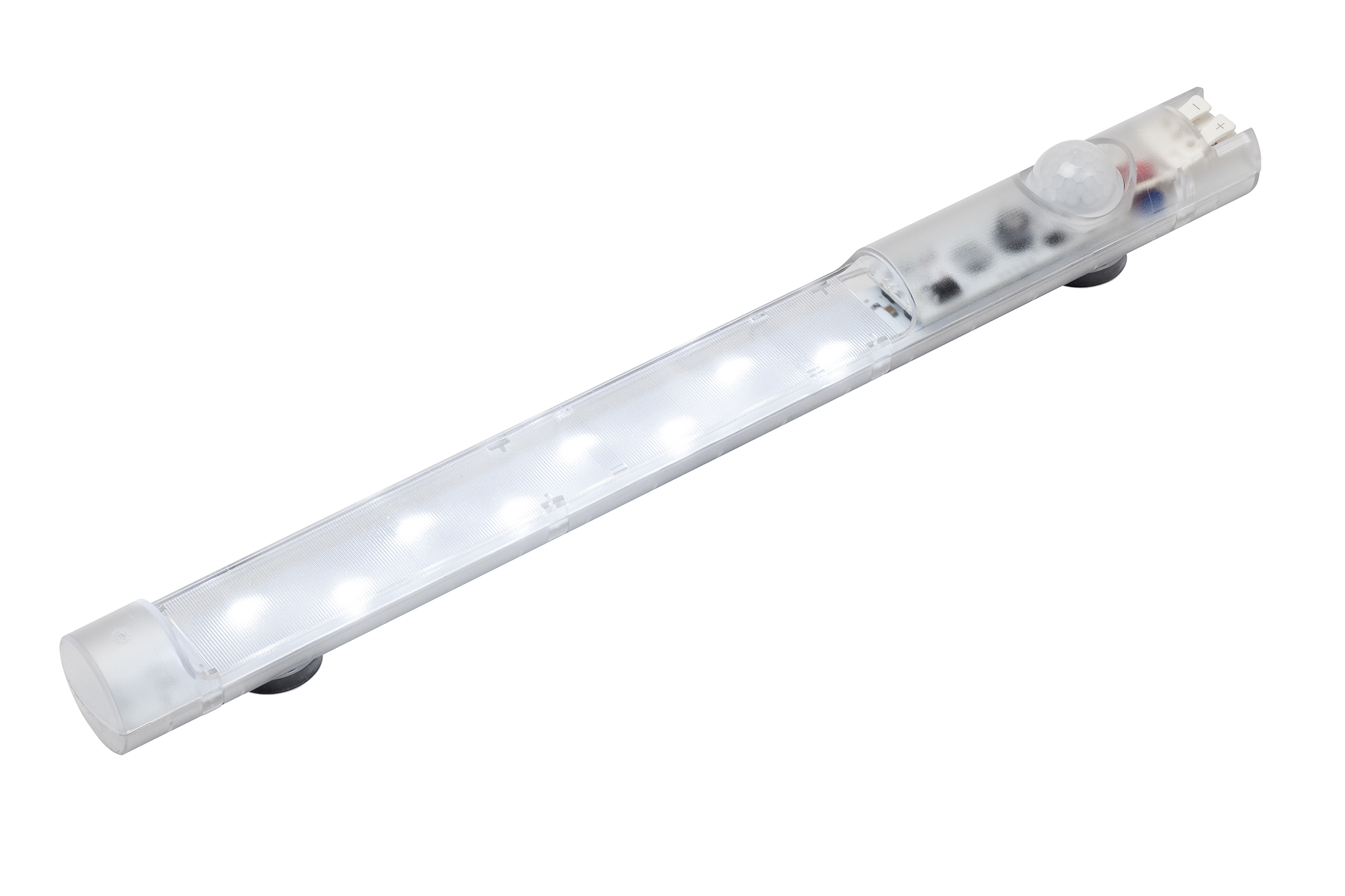

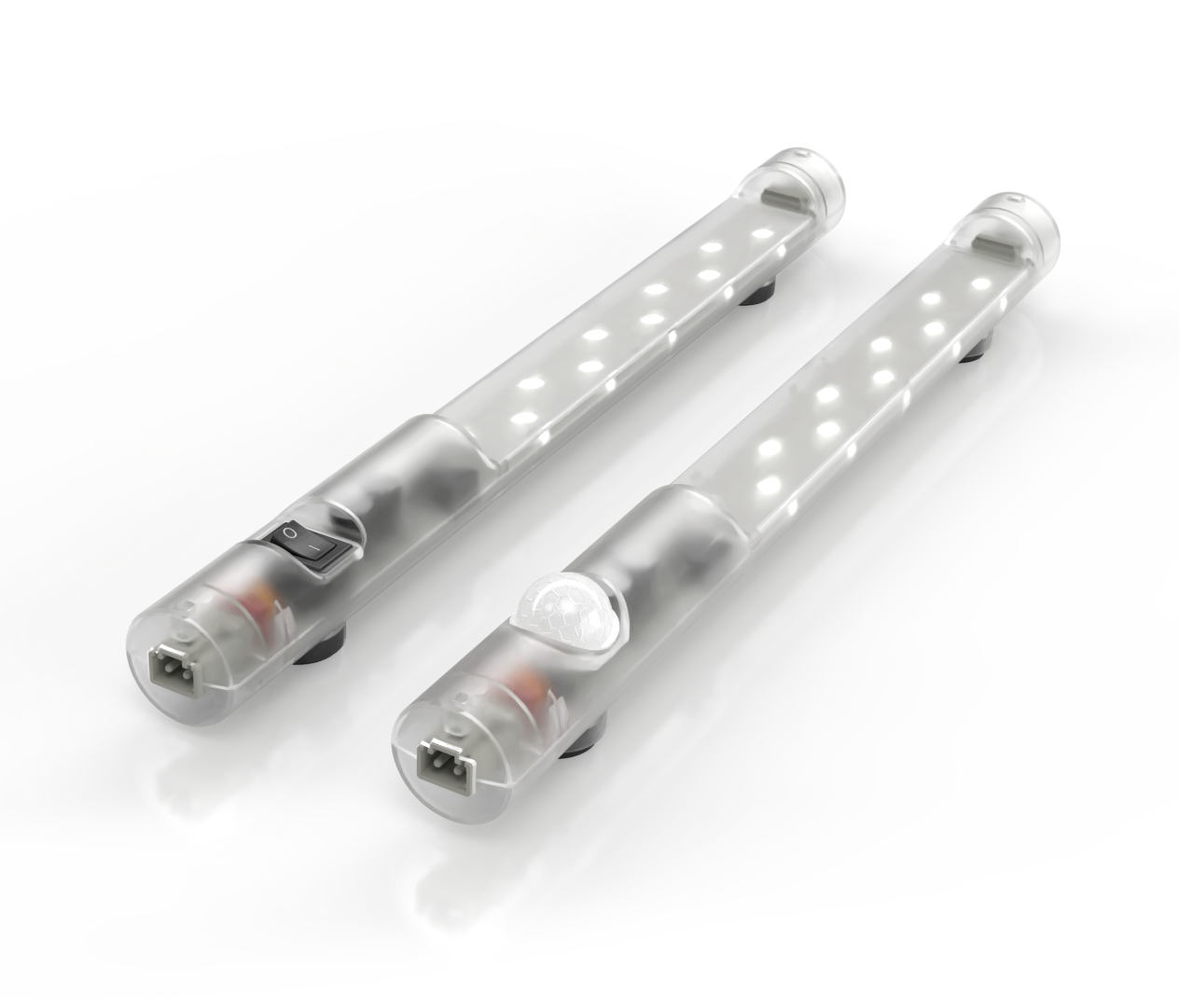

Kompakte LED Schaltschrankleuchte. Elektrischer Anschluss per Stecker mit Verriegelung. Hohe Lebensdauer der Schaltschranklampe (LED) von 60.000 Stunden. Befestigung durch Magnet, Schraubbefestigung oder Clip. Leuchtkörper um 180° drehbar, Abstrahlwinkel 120° für optimale Ausleuchtung.

• Schaltoptionen: PIR Bewegungsmelder, Ein-/Ausschalter
• Weitbereichsspannung
• Lichtstrom 400 Lm
• Lichtfarbe: 6000 bis 7000 K (tageslichtweiß)
• Durchgangsverdrahtung

BESSER HEIZEN MIT LOOP

Die STEGO Thermal Management Experten nutzen die Vorteile der elastischen und gleichzeitig festen Verbindung des Loop-Profils, um die ureigenste Aufgabe unserer Schaltschrankheizungen zu verbessern: das Heizen. Denn unsere Kunden sind Experten, die ein unter allen Umständen funktionierendes, sicheres Thermal Management benötigen.

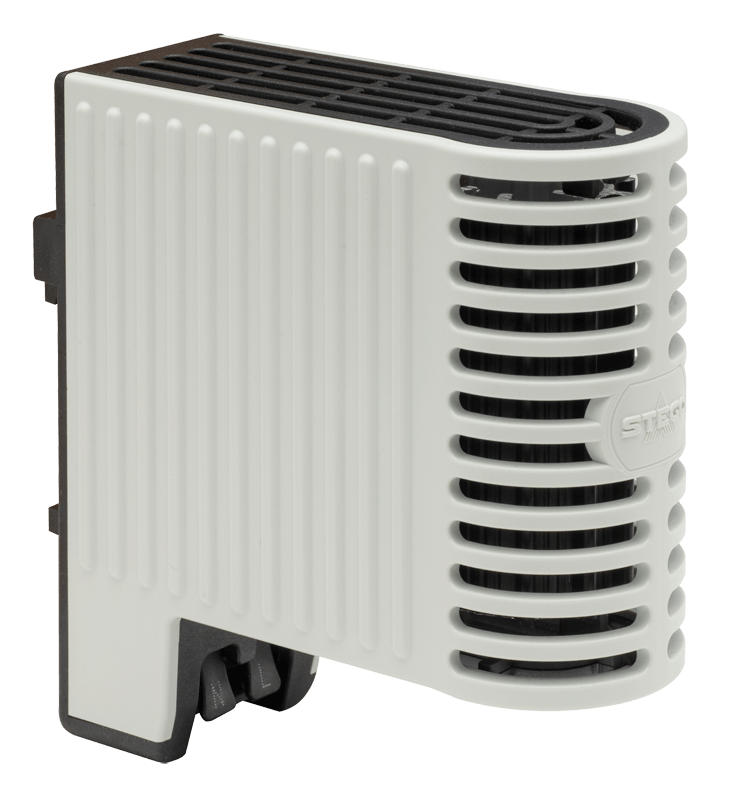

Kompakte Heizung für Gehäuse mit elektrischen und elektronischen Einbauten. Der Heizkörper im Loop-Design verbessert die Konvektion. Das Kunststoffgehäuse ist so konzipiert, dass die Oberflächentemperatur an den berührbaren Seitenflächen 80 °C nicht übersteigt. Druckklemmen ermöglichen schnellen und einfachen elektrischen Anschluss.

• Schnellmontage durch Clipbefestigung und Druckklemme
• Niedrige Oberflächentemperatur
• Schutzisoliertes Kunststoffgehäuse
• Weiter Spannungsbereich
• Heizkörper im Loop-Design für optimale Temperaturverteilung
• Schock- und vibrationssicher

Mehr Luft im Schaltschrank

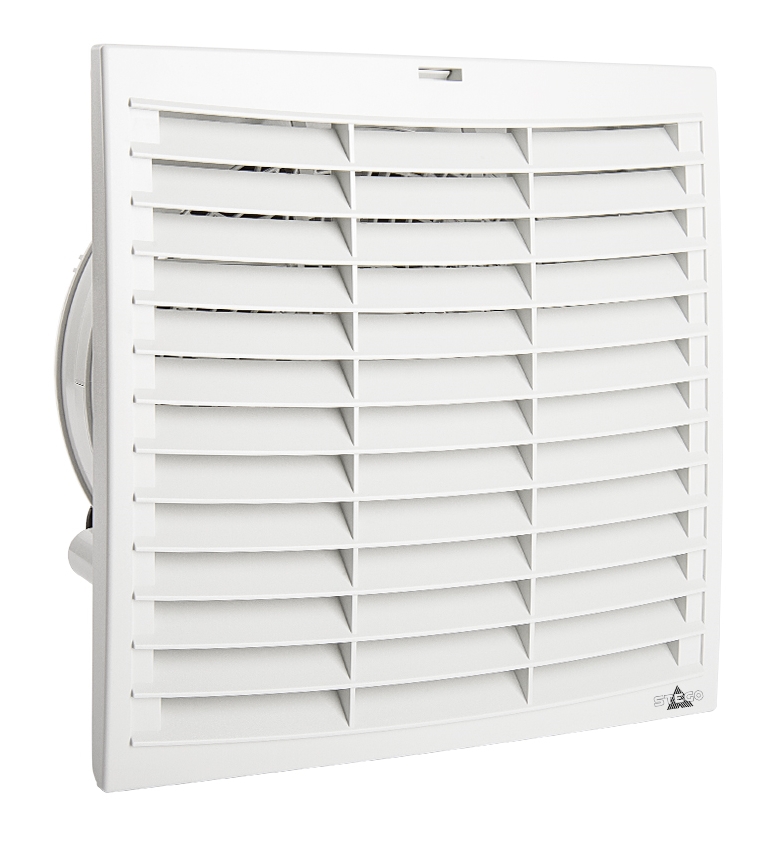

Filterlüfter werden zur optimalen Belüftung von Schaltschränken und Gehäusen mit elektrischen/elektronischen Einbauten eingesetzt. Durch die Zuführung gefilterter, kälterer Außenluft und die Abführung erwärmter Innenluft wird die Innentemperatur gesenkt. Der dabei entstehende Luftstrom verhindert die Bildung von Wärmenestern im Schrank und schützt die Bauteile vor Überhitzung.

Die Filterlüfter Plus Serie ist mit einer neuartigen Klappentechnologie für den Luftauslass ausgestattet und sorgt damit für eine hohe Luftumwälzung. Die Drehriegelbefestigung erzielt eine hohe Stabilität und Dichtheit im Einbauausschnitt. Je nach Anwendungsfall gibt es die Systeme FPI und FPO. Das System FPI setzt sich aus einem Filterlüfter und einem Austrittsfilter zusammen. Dabei ist der Lüfter im Schrank unten platziert und sorgt dafür, dass Frischluft in den Schrank geblasen wird (Luftstromrichtung "In"). Das System FPO setzt sich aus einem Eintrittsfilter und einem Filterlüfter zusammen. Hier befindet sich der Lüfter imoberen Bereich des Schranks und sorgt dafür, dass Stauluft aus dem Schrank gesaugt wird (Luftstromrichtung "Out"). Die Filterlüfter Plus Serie kann mit entsprechenden Schutzvorkehrungen oder geeignetem Zubehör, z.B. unserer Strahlwasserhaube FFH 086, auch im Outdoor-Bereich eingesetzt werden.

Smart Sensor für Temperatur und Luftfeuchte

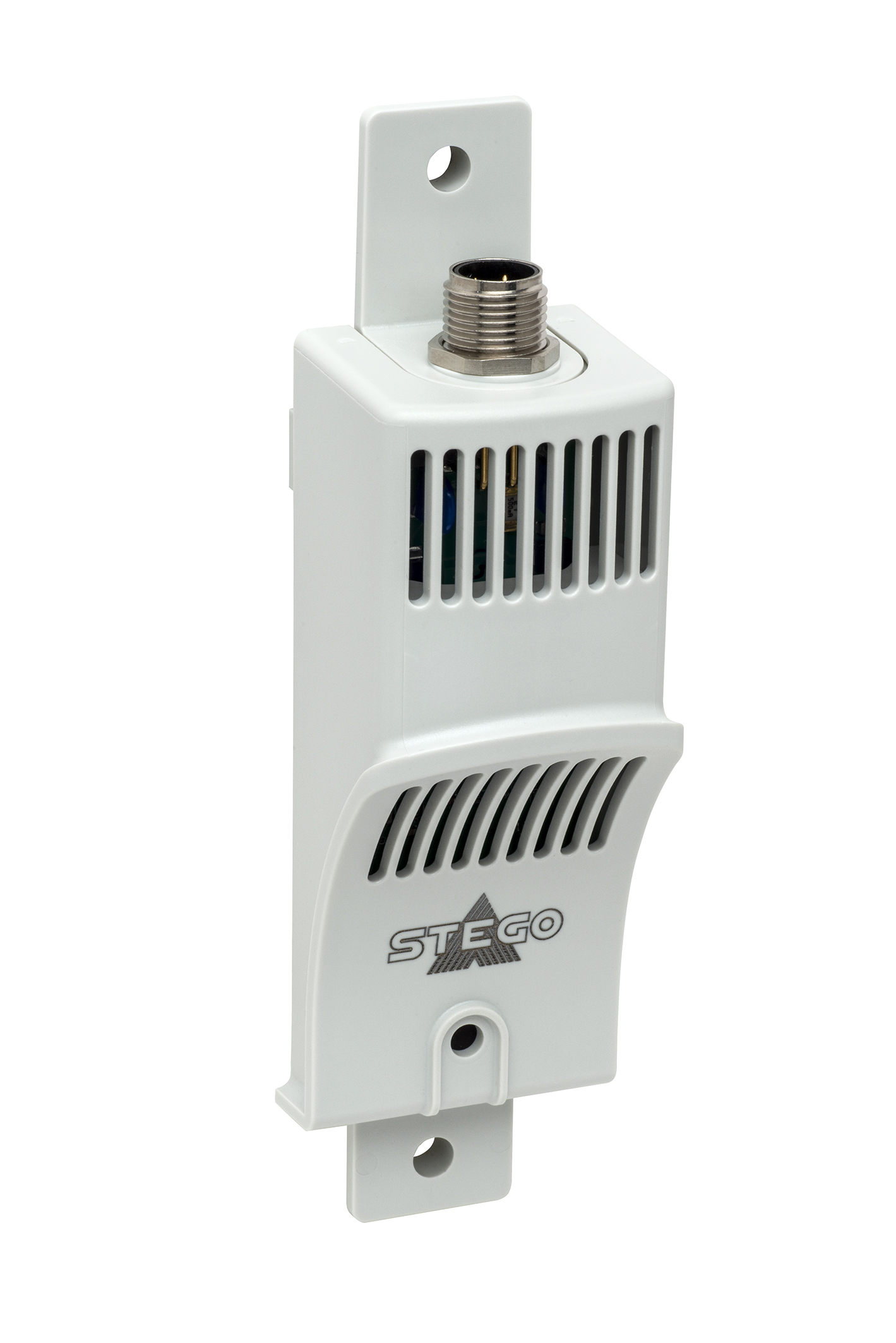

Condition Monitoring ist ein wesentlicher Bestandteil der Instandhaltungsplanung von Anlagen. STEGOs kompakter Smart Sensor CSS 014 misst die beiden wichtigen Parameter Temperatur und Luftfeuchte und hilft das optimale Klima im Schaltschrank zu wahren. Mit hoher Empfindlichkeit misst der CSS 014 Umgebungstemperaturen von -40 bis +60 °C, gleichzeitig behält er die relative Luftfeuchte von 0 bis 100% rF vollständig im Blick.

Seine erfassten Messdaten übermittelt der Smart Sensor als standardisiertes analoges 4-20 mA Signal an eine Steuerungs- oder Überwachungseinheit zur Weiterverarbeitung. Aufgrund hoher Meßgenauigkeit und Signalstärke kann hierbei mit einer maximalen Leitungslänge von 30 m gearbeitet werden.

Die Sensoreinheit des CSS 014 ist thermisch entkoppelt und mit einer umlaufenden Dichtung abgekapselt. Für einen schnellen Anschluss sorgt ein geschirmter M12-Rundstecker, der die Signale der beiden Messkanäle sicher zur Verarbeitung weitergibt. Die Betriebsspannung beträgt DC 24 V (DC 12 – 30 V) bei einer maximalen Leistungsaufnahme von 1,8 W (typisch 0,4 W). Geprüfte Sicherheit wird dem Smart Sensor CSS 014 durch erfolgreiche Approbationen bei VDE und UL nach der Norm IEC 61010-1/DIN EN 61010-1 bescheinigt.
