Robuste Distanzmessungen im Millimeterbereich für kurze, mittlere und große Reichweiten

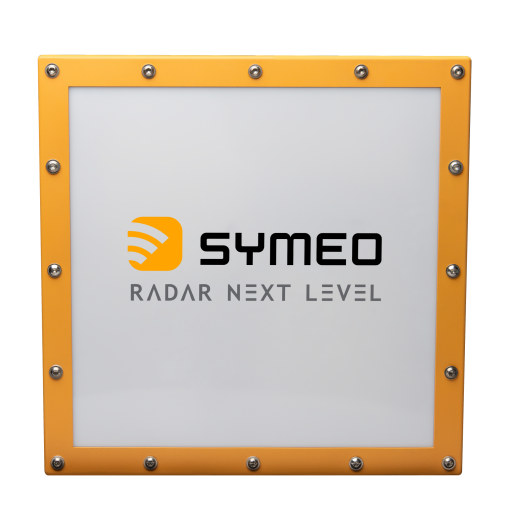

Das LPR®-1DHP-291 von Symeo, eine Weiterentwicklung der vielfach bewährten 60-GHz-Technologie, ermöglicht hochpräzise, robuste und wartungsfreie Distanzmessungen über kurze, mittlere und große Entfernungen. Mit dem gleichen kompakten und leichten Formfaktor wie sein Vorgängermodell LPR-1DHP-290 erzielt das LPR®-1DHP-291 durch Nutzung der neuesten Ultra-Breitband-Technologie Messgenauigkeiten im Millimeterbereich. Aufgrund der hohen Robustheit, der wartungs- und verschleißfreien LPR®-Radartechnologie sowie der hochgenauen Messergebnisse sind die Radardistanzsensorsysteme die optimale Lösung für Kranautomatisierungsprozesse im rauen Industriealltag.

Klein, günstig und präzise – das neue Einstiegsmodell von Symeo

Das LPR®-1DHP-350 ist ein Radarsystem für die Distanzmessungen mit hoher Genauigkeit über kurze und mittlere Reichweiten. Mithilfe von Primär- und Sekundärradarmessung kann das LPR®-1DHP-350 die Position und Geschwindigkeit, z.B. von Kranen und schienengebundenen Transportsystemen, in Echtzeit erfassen und die Daten über die Geräteschnittstellen zur Verfügung stellen.

Die Sensoren sind einfach zu montieren und mithilfe des Web-Interface in Betrieb zu nehmen. Eine richtscharfe Antenne ist bereits im Gehäuse integriert. Das Gerät unterstützt die neuste Millimeterwellen-Technologie, mit welcher eine hohe Genauigkeit der Messung erzielt wird. Auch unter widrigsten Witterungs- und Umgebungseinflüssen wie bei Regen, Nebel, Schnee, Staub, Rauch oder Vibrationen arbeitet die wartungs- und verschleißfreie Funktechnik innen wie außen hochverfügbar und zuverlässig.

LPR®-SAFE ist ein System zur sicheren Abstandsmessung gemäß der Norm für Funktionale Sicherheit EN ISO 13849 PLd. Es eignet sich beispielsweise für halbautomatische und automatische Kransysteme oder schienengebundene Fahrzeuge.

LPR®-SAFE besteht aus Radar-Distanzmesssensoren der Reihen LPR®-1DHP-291 (60 GHz) oder LPR®-1D24 (24 GHz), die zusammen mit einem zertifizierten Funktionsblock (EN ISO 13849 PLd) auf einer fehlersicheren Siemens SPS eine präzise, funktional sichere Distanzmessung ermöglichen.

Dazu werden zwei redundante Messstrecken mit je zwei Sensoren, alle vom gleichen Typ, aufgebaut. Beide Messstrecken arbeiten im redundanten Sekundärradarbetrieb und stellen sicher, dass die Messung nur zur entsprechend konfigurierten Partnereinheit erfolgt. Jede der beiden redundanten Messstrecken liefert Entfernungswerte, die an die fehlersichere SPS weitergeleitet werden, wo die gemessenen Entfernungen im zertifizierten Funktionsblock (EN ISO 13849 PLd) verglichen werden. Die Messwerte können auf einer oder beiden Seiten der Messstrecke gelesen und in jeweils einer eigenen SPS verglichen werden. Liegt die Abweichung der gemessenen Abstände beider Strecken innerhalb der zulässigen Toleranzen, werden die Messwerte als sicher gekennzeichnet. Wenn nicht, wird die Messung als unsicher gekennzeichnet und entsprechende Aktionen können anlagenseitig ausgelöst werden.

Je nach verwendetem Sensortyp ergeben sich unterschiedliche Reichweiten und Genauigkeiten.

Symeo Kran-AntiColl-Software Collision Control Center: Kollisionsvermeidung von Kranen auf mehreren Ebenen

Das Symeo Collision Control Center (CCC) ist ein modular aufgebautes Assistenz- und Managementsystem, das speziell zur Kollisionsvermeidung von Kranen und Objekten innerhalb der Kranbereichszone entwickelt worden ist. Das System ist einfach über eine Weboberfläche im Browser aufrufbar.

Die Software ermöglicht eine einfache Parametrierung zur Erzeugung von Warn- und Stoppsignalen. Erfasst werden können Krane mit unterschiedlichen Abmessungen, auch auf verschiedenen Ebenen. Die jeweilige Kran-Antikollisions-Umgebung kann im CCC mit modularen Bausteinen einfach nachgebildet und im System hinterlegt werden. Über das Anlegen von flexiblen Sicherheitsbereichen können zusätzlich Kranüberfahrten über Sperrbereiche verhindert werden. Die Sicherheitszonen können jederzeit selbst im CCC angepasst werden.

Die Positionen und Geschwindigkeiten von Kranen und Krankatzen werden über das hochverfügbare Funksystem LPR®-1D24 erfasst. Die Datenübertragung erfolgt über die integrierte LPR®-Funkdatenverbindung bzw. über Ethernet. Im Symeo Collision Control Center wird die Position aller teilnehmenden Objekte in Echtzeit visualisiert und überwacht.
