MACCON GmbH & Co. KG

Weg-/Winkelmessung

Beschreibung

Für die Kommutierung, die digitale Geschwindigkeitsregelung und den Positionierbetrieb unserer Motoren setzen wir Weg- und Winkelmesssysteme bzw. –sensoren ein. Besonders spezialisiert sind wir auf elektrische Encoder. Ein elektrischer Encoder wird auch als kapazitiver Encoder bezeichnet.

Die wichtigsten Merkmale sind:

  • kapazitives Messprinzip
  • geringe axiale Baulänge
  • unempfindlich gegen Magnetfeldern sowie elektromagnetischen Störungen
  • rotatorische und lineare Bauformen

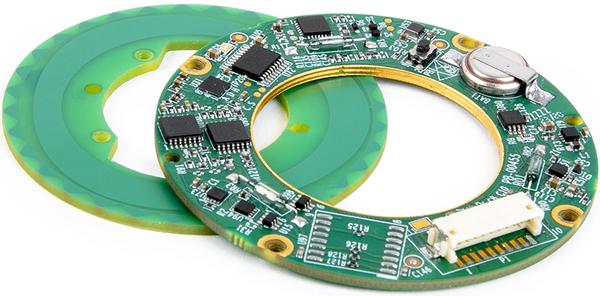

  • Geber und Auswerteelektronik befinden sich auf einer Leiterplatte
  • absolute Winkel- bzw. Wegmessung in einem Geber

Vorteile kapazitiver Encoder gegenüber magnetischer oder optischer Encoder

Die Hauptvorteile der kapazitiven Drehgeber-Technologie können wie folgt zusammengefasst werden:

  • unempfindlich gegen Magnetfeldern sowie elektromagnetischen Störungen
  • keine Glassscheibe, keine Lichtquelle bzw. kein Lichtempfänger, daher hohe Zuverlässigkeit
  • unempfindlich gegenüber Temperaturschwankungen (-40 bis +85°C)
  • vakuumtaugliche Versionen möglich (z.B. für den Weltraumeinsatz)
  • unempfindlich gegen Staub, Schmutz, Feuchtigkeit, Schock und Vibration
  • der Hohlwellenrotor benötigt keine Eigenlagerung und kann direkt auf die Achse montiert werden
  • wegen des „holographischen“ Messprinzips, das das Signal über die volle Wirkfläche des Gebers ableitet, ist die Genauigkeit weniger montageempfindlich als bei optischen Gebern
  • viel genauer als Resolver, typisch besser als +/-0,02°; höhere Auflösung: 14 bis 22 Bit
  • geringe Leistungsaufnahme
  • kurze Bauform, typisch 10mm
  • große Hohlwellen möglich
  • wegen der verwendeten Leiterplattentechnologie ist diese Technik skalierbar und für den Großserieneinsatz gut geeignet.

Anwendungsbereiche

Der Encoder ist aufgrund seiner vielseitigen Eigenschaften für die verschiedensten, anspruchsvollen Aufgaben aus den Bereichen Luft- und Raumfahrt, Verteidigungstechnik, Automotive, Medizin und Robotik geeignet.
