EBE sensors + motion bietet mit dem MPE19-HALL-Potentiometer ein Produkt, das durch eine absolut verschleißfreie Signalerzeugung dank eines integrierten Magnetsensors überzeugt. Das sorgt für eine extrem hohe Haltbarkeit.

Das MPE19 Potentiometer von EBE eignet sich ideal für den Einsatz in Mensch-Maschine-Schnittstellen (HMI) in nahezu allen Branchen, welche auf hochwertige Potentiometer setzen. Es bietet somit eine einfache Möglichkeit, herkömmliche hochwertige Draht- und Cermet-Potentiometer zu ersetzen. Das Potentiometer zeichnet sich durch eine kompakte Bauweise, mit einem Durchmesser von 19 mm und einer Höhe von etwa 20 mm hinter der Frontplatte, aus. Die robuste Zentralbefestigung erfolgt über ein M10x0,75 mm-Gewinde mit Abflachungen (D-Profil), wodurch das Potentiometer sicher und stabil montiert werden kann.

Entwickelt für 1.000.000 Betriebszyklen mit Rastung, verspricht das MPE19 eine extrem lange Lebensdauer. Herkömmliche hochwertige Potentiometer bieten ein Maximum von meist unter 50.000 Betriebszyklen oder mit Rastung sogar weit darunter. Somit übertrifft das MPE19 diese um das 20fache. Zudem bietet es einen anpassbaren Rastmechanismus oder alternativ keine Rastung mit Endanschlägen. Dies ermöglicht eine flexible Nutzung in verschiedensten Anwendungen wie beispielsweise Maschinensteuerungen, Einstellungen auf Traktoren und Baumaschinen, Regelungen von Einstellgrößen in der Ton- und Lichttechnik aber auch in der Medizintechnik. Die Edelstahlwelle mit einem Durchmesser von 6 mm sorgt für eine hohe Belastbarkeit und Stabilität. Das analoge Spannungsausgangssignal des MPE19 bewegt sich im Uhrzeigersinn von 0 V DC bis zur Versorgungsspannung VCC bei einer derzeitigen Auflösung von 0,017 V pro Grad. Dabei wird durch den HALL-Sensor auch der typische Spannungsverlauf von regulären Potentiometern nachempfunden mit anfänglicher 0V-Phase und verlängerter höchster Ausgangsspannung im Endbereich des Verdrehwinkels. Darüber hinaus gewährleistet die gedichtete Welle gemeinsam mit der Schalttafeldichtung einen umfassenden Schutz gegen das Eindringen von Staub und Wasser gemäß IP-Schutzvorgaben.

Für eine einfache Integration in bestehende Systeme ist das Potentiometer mit einem standardisierten MicroMatch-Steckverbinder ausgestattet. Das MPE19 wurde speziell für industrielle Umgebungen getestet und funktioniert mit einer Versorgungsspannung von bis zu 5 V DC bei einem maximalen Strom von 20 mA.

Der ESC17 SAFETY hebt die Eingabesicherheit durch Redundanz auf ein neues Level. Die magnetische Erfassung der Drehbewegung und der Tastsignale macht den ESC17 SAFETY nahezu verschleißfrei und äußerst zuverlässig. Mit 16 Raststellungen bietet die eingesetzte Kugel-Feder-Rastung ein angenehmes haptisches Feedback. Die Rastwerke des ESC17 SAFETY sind dabei auf mehrere 100.000 Umdrehungen und Tastbewegungen ausgelegt und können in ihrer Haptik den Kundenwünschen angepasst werden. Der Schutz vor ESD-Entladungen nach IEC 61000-4-2 im eingebauten Zustand wird gewährleistet und entsprechende Prüfung hat der Drehgeber mit Bravour bestanden. Gegenüber EMV-Störungen, wie z.B. nach DIN EN 12895, zeigt sich der ESC17 mini unbeeindruckt und gewährt ohne jegliche negative Beeinflussung eine konstante Bedienung. Dank der beiden eingesetzten unabhängigen HALL-Sensoren wird das Dreh- und Tastsignal redundant erfasst. Im Fehlerfall wird ein separates Signal über einen dedizierten PIN ausgegeben. Dies sorgt für eine jederzeit zuverlässige und sichere Bedienung.

Mit Abmessungen von nur 17 x 19 mm (LxB) und einer Aufbauhöhe von 11 mm unter der Frontplatte ist der Drehgeber deutlich kompakter als vergleichbare Produkte auf dem Markt. Seine hohe Robustheit macht ihn besonders geeignet für den Einsatz in kompakten, mobilen Geräten wie Defibrillatoren oder Handbediengeräten für Werkzeugmaschinen, Roboter und Cobots. Dank seiner Wasser- und Staubdichtigkeit gegenüber der Frontplatte eignet er sich auch für den Einsatz unter extremen Umweltbedingungen, beispielsweise bei Bedieneinheiten von CNC-Maschinen, welche mit Schmier- und Kühlflüssigkeiten arbeiten, Kommunalfahrzeugen, in der Forst- und Landwirtschaft sowie in Baumaschinen und deren Handbediengeräten. Einfach überall dort, wo eine zuverlässige redundante Signaleingabe und Erfassung mit Fehlererkennung entscheidend ist, sobald sich Menschen im Arbeitsbereich der Maschine aufhalten könnten.

EBE sensors + motion bietet eine Vielzahl von Anpassungsmöglichkeiten für seine Drehgeber dank eines durchdachten Baukastenprinzips. Dadurch können individuelle Lösungen für verschiedene Anwendungsbereiche realisiert werden. Die Entwicklung konzentriert sich immer darauf, das bestmögliche Produkt für die jeweiligen Anwender zu konstruieren, wobei Qualität und hohe Lebensdauer im Vordergrund stehen, um den Endnutzern langanhaltenden Nutzen aus den maßgeschneiderten Lösungen zu bieten.

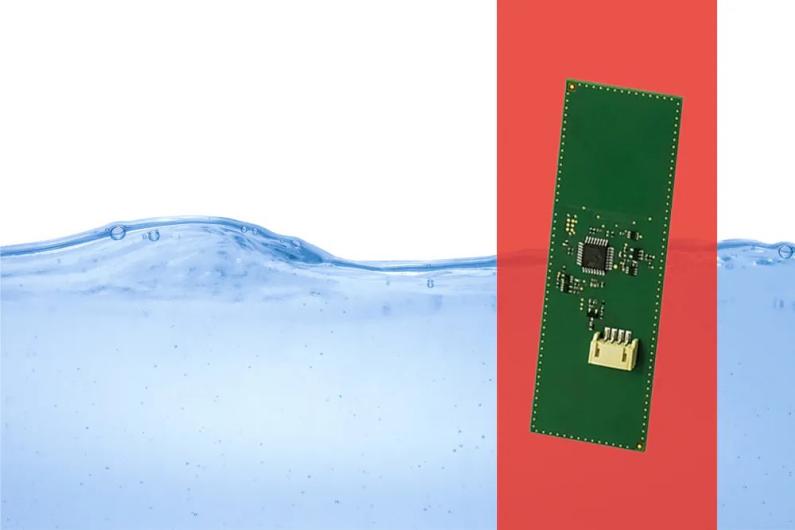

Mit der neuen Sensorgeneration QCRC erweitert EBE sensors + motion die corTEC®-Produktfamilie um eine besonders kompakte und leistungsfähige Lösung zur berührungslosen Erkennung von Fluideigenschaften für OEM- und Prozessanwendungen. Die Sensoren ermöglichen erstmals eine vollständige Medienerkennung durch Behälter- oder Schlauchwände hindurch – ohne jeglichen Kontakt mit dem Medium.

Die QCRC-Sensoren von EBE erfassen kapazitive und konduktive Messwerte gleichzeitig und in Echtzeit. Bei der QCRC-Serie sind sämtliche Messelektroden vollständig auf dem Sensor integriert. Dies ermöglicht Sensoren in sehr kleiner Ausführung von nur 30 x 30 mm ohne zusätzliche Komponenten. Der Sensor liefert direkt nach der Installation I²C-Messwerte und eignet sich daher ideal für einen schnellen und kostengünstigen Einsatz in Serienanwendungen.

Durchgängige Messung ohne Medienkontakt

Den QCRC-Sensoren liegt eine weiterentwickelte Version der hauseigenen corTEC®-Technologie von EBE zugrunde. Dank dieser können Medien nun vollständig kontaktlos von außerhalb der Tankwand detektiert werden. Die Sensoren erkennen Fluideigenschaften zuverlässig selbst bei geschlossenen Behältern und Schläuchen. Dies erhöht die Prozesssicherheit enorm und ermöglicht den sicheren Einsatz auch in hygienekritischen oder abgeschotteten Systemen.

Breite Einsatzmöglichkeiten bei hoher Messgenauigkeit und geringen Kosten

Die QCRC-Sensoren decken ein breites Spektrum an kapazitiven (typ. 1 fF bis 1000 fF) und konduktiven Messwerten (Leitwert von ca. 0,01 bis 1000 mS) ab. Damit eignen sie sich für die Detektion verschiedenster Medien – von Gasen über Flüssigkeiten bis hin zu hochviskosen Substanzen und Feststoffen. Typische Einsatzbereiche finden sich in der Lebensmittelverarbeitung, Medizintechnik, Pharmaindustrie ebenso wie in IoT und Consumer Anwendungen.

Evaluation Kit für einfache Integration

Zur schnellen Evaluierung bietet EBE ein umfassendes Evaluation Kit für den QCRC-Sensor an. Es enthält alle notwendigen Komponenten zur Inbetriebnahme und erlaubt es Anwendern, die Sensorik unmittelbar in ihrer Applikation zu testen. Damit wird eine zügige Integration in Serienprodukte und eine deutlich verkürzt die Entwicklungszeit ermöglicht. Mit der QCRC-Serie bietet EBE somit eine kompakte, robuste und sofort einsetzbare Sensorlösung zur hochpräzisen Erkennung von Fluideigenschaften – ideal für anspruchsvolle OEM-Anwendungen mit hohen Anforderungen an Kosten und Prozesssicherheit.

EBE sensors + motion stellt mit den neuen TCRC-Sensoren eine bahnbrechende Lösung für kapazitive Tasten vor, die selbst unter extremen Bedingungen zuverlässig funktionieren.

In vielen Einsatzgebieten, wie z.B. in Baumaschinen, in der Medizintechnik, in Automaten oder im Küchen- und Sanitärbereich ist die zuverlässige Bedienbarkeit elektronischer Systeme unter härtesten Umweltbedingungen ein Muss. Mit TCRC, dem kapazitiven Tastensystem auf Basis der bewährten EBE corTEC®-Technologie, liefert EBE sensors + motion eine robuste, wetter- und wasserfeste Lösung, die speziell für den Einsatz im Innen- und Außenbereich entwickelt wurde. Egal ob bei klirrender Kälte, tropischer Hitze, in nassen oder staubigen Umgebungen: Die TCRC-Sensoren arbeiten zuverlässig. Selbst bei Bedienung mit Handschuhen oder verschmutzten Fingern, bei einer Überdeckung mit Wasser oder Verschmutzungen durch einen Ölfilm erkennt die Technologie echte Eingaben präzise und erkennt den Unterschied zu unbeabsichtigten Auslösungen durch Wasser, feste Ablagerungen, wie beispielsweise Eis oder Lebensmittelreste und Schmutz.

Die TCRC Touch Sensoren basieren auf der kapazitiven Sensortechnologie corTEC von EBE. Die Kombination aus Hardware und intelligenter Signalverarbeitung erlaubt eine besonders sichere Auswertung des Tastverhaltens bei gleichzeitig schneller Reaktionszeit – auch bei herausfordernden elektrischen und mechanischen Umgebungsbedingungen. Die TCRC-Tasten lassen sich flexibel hinter robusten Abdeckmaterialien wie Glas oder Kunststoff integrieren – mit einer Grundfläche von 30 x 30 mm sind sie besonders platzsparend. Sie eignen sich sowohl für den Einsatz im Innenbereich, für bspw. Sanitäranwendungen oder in der Medizintechnik, wie auch im Außenbereich für Baumaschinen oder den Einsatz in Automaten. Zudem sind alle Einsatzbereiche realisierbar, wo viel Wasser zum Einsatz kommt, wie beispielsweise bei Hochdruckreinigern, in Duschen, etc. Durch die Kapselung rund um den Sensor sind die Anforderungen an IP67 nahezu jederzeit erfüllbar bei voller Funktionsfähigkeit der Taste.

Für Entwicklungsabteilungen stellt EBE ein Evaluation Kit für den TCRC inklusive aller notwendigen Komponenten mit zugehöriger Software und PC-Schnittstelle bereit. Damit lassen sich Tastfunktion und Anpassungsmöglichkeiten direkt in der geplanten Anwendung testen und individuell auf die jeweilige Einbausituation abstimmen.
