Sicherheitszuhaltungen für extreme Umgebungsbedingungen: Baureihe STM 515

Unsere STM 515 Sicherheitszuhaltungen sorgen für die sichere Verriegelung von Schutztüren und Wartungsklappen an Maschinen und Anlagen, sowohl während des Betriebs als auch nach der Abschaltung, bis alle gefährlichen Nachlaufbewegungen gestoppt sind.

Highlights:

• Robustes, korrosionsbeständiges Aluminium-Druckgussgehäuse
• Hohe Zuhaltekraft von 4000 N, auch unter extremen Bedingungen
• ATEX/IECEx-Zulassung für explosionsgefährdete Bereiche (Zonen 1, 2, 21 und 22)

Perfekt für den Einsatz in anspruchsvollen Umgebungen, bieten unsere Sicherheitszuhaltungen maximale Sicherheit und Zuverlässigkeit.

Für kurvige Förderstrecken: Umlenkrolle Multiflex

Durch unsere Umlenkrolle Multiflex 4R werden Seilzug-Notschalter kurvengängig. Sie wurde speziell für kurvige Förderanlagen und nicht-lineare Gefahrenbereiche entwickelt. Ob Förderanlagen für Gepäck oder Abraummaterial beim Tunnelbau: Die Umlenkrolle Multiflex 4R ist nicht nur, was die Richtung angeht, flexibel.

Highlights:

• Beliebig drehbarer Kopf für optimale Seilführung
• Reduzierte Reibung durch 4 innen liegende Kunststoffrollen
• Einfache und universelle Montage

Kompakt, sicher und flexibel: Die neuen Befehlsgeräte Ex 97

Unsere innovativen Ex-Befehlsgeräte bieten eine kompakte Bauweise und vielseitige Einsatzmöglichkeiten, ideal für den Einbau in Maschinen- und Anlagengehäuse der Ex-Zonen 1 und 21.

Highlights:

• Normgerechte Abmessungen (EN 50047)
• Separater Anschlussraum (Zündschutzart Ex e)
• Einbaudurchmesser von nur 22,5 mm

Diese Eigenschaften ermöglichen eine einfache Integration und den flexiblen Anschluss von Kabeln direkt im Anschlussraum des Befehlsgerätes.

Mit flexiblem Schaltpunkt für bündigen und nicht bündigen Einbau

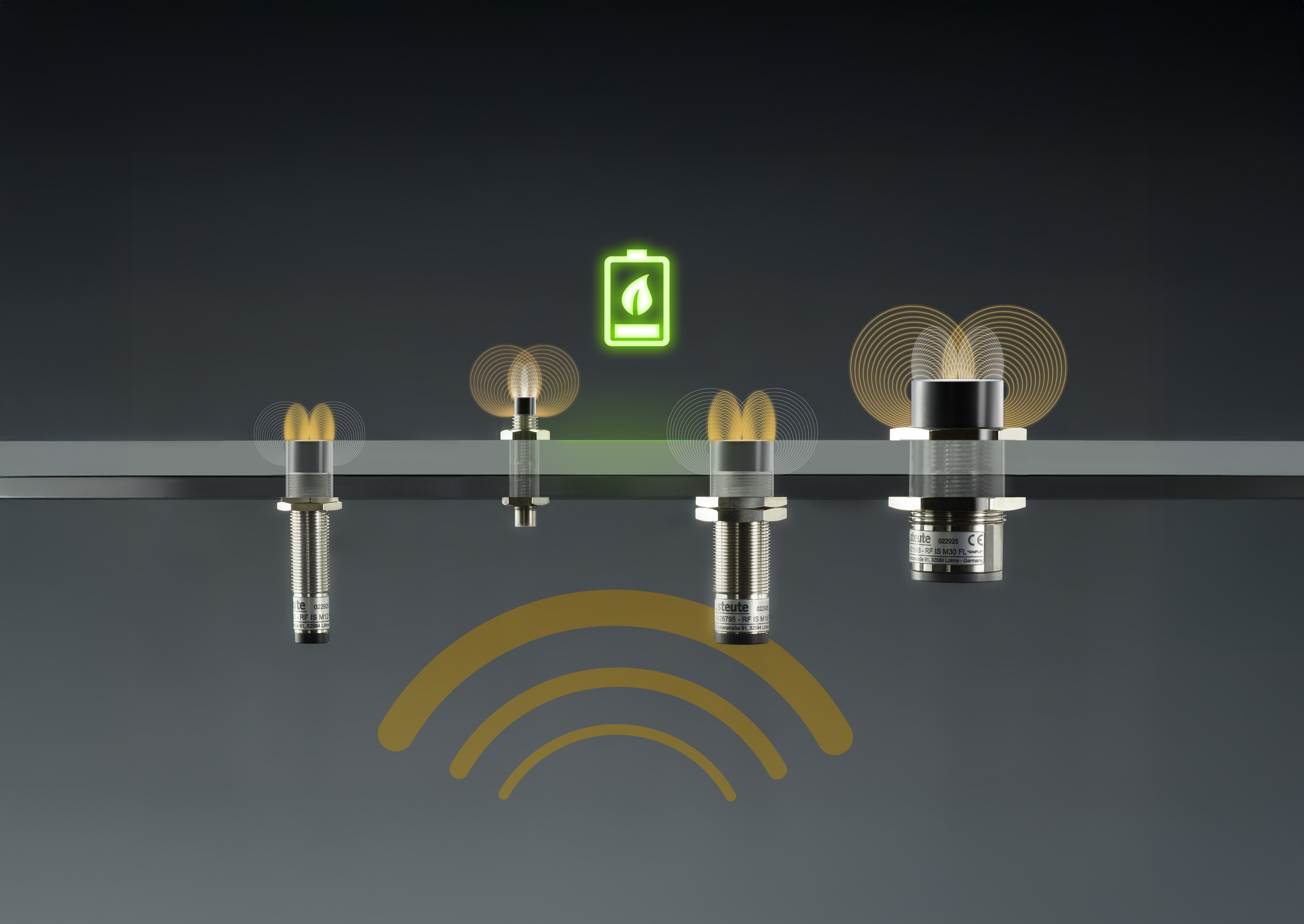

Funk-Induktivsensoren mit zusätzlicher Flexibilität

Äußerlich haben sie sich nicht verändert. Aber das Eigenschaftsprofil der grundlegend überarbeiteten Funk-Induktivsensoren RF IS FL, die der steute-Geschäftsbereich Controltec auf der SPS 2025 vorstellen wird, bietet neue Funktionen mit hohem Nutzwert für die Anwender im Maschinen- und Anlagenbau sowie in der industriellen Produktion.

Zwei Ziele standen im Fokus des Re-Designs. Das erste: Die zylinderförmigen Sensoren in den Durchmessern M 8, M 12, M 18 und M 30 eignen sich jetzt auch für den bündigen Einbau. Das war bisher nicht möglich, weil batteriebetriebene Funk-Induktivsensoren mit fest eingestelltem Schaltpunkt in einem solchen Fall das umgebende metallische Material erfassen und entsprechend schalten. Damit scheidet der Einsatz in einigen Anwendungen – z. B. bei der Detektion von Handling-Gut in Robotergreifern oder beim Erfassen von Werkstücken in Werkzeugmaschinen oder Montage- und Handhabungseinheiten – bisher leider häufig aus.

Die steute-Ingenieure konnten diese zusätzlichen Anwendungsbereiche erschließen, indem sie die neueste Generation als flexible Sensoren mit einer digitalen Autokalibrierung entwickelt haben. Das heißt: Die Induktivsensoren sind nicht wie bisher mit einem festen Schaltpunkt ausgestattet, sondern passen ihren Schaltpunkt automatisch und dynamisch an die jeweiligen Gegebenheiten an. Dazu gehört auch das Unterscheiden zwischen bündigem und nicht bündigem Einbau. Sogar an dynamische Veränderungen wie z. B. zunehmende Verschmutzung kann sich die Sensorik anpassen. Die Sensoren sind somit immer einsatzfähig und schalten nur dann, wenn die Situation bzw. der Bedienerwunsch es erfordert.

Das zweite Ziel der Optimierung – die Reduzierung des Energieverbrauchs – konnte ebenfalls erreicht werden. Bestimmte Maßnahmen bewirken, dass die Batterielaufzeit in den Universal-Funkmodulen, die sich für den Anschluss von bis zu vier RF IS FL eignen, jetzt deutlich verlängert ist. Insgesamt konnte der Energiebedarf im Vergleich zum Vorgängermodell um bis zu 80 % reduziert werden.

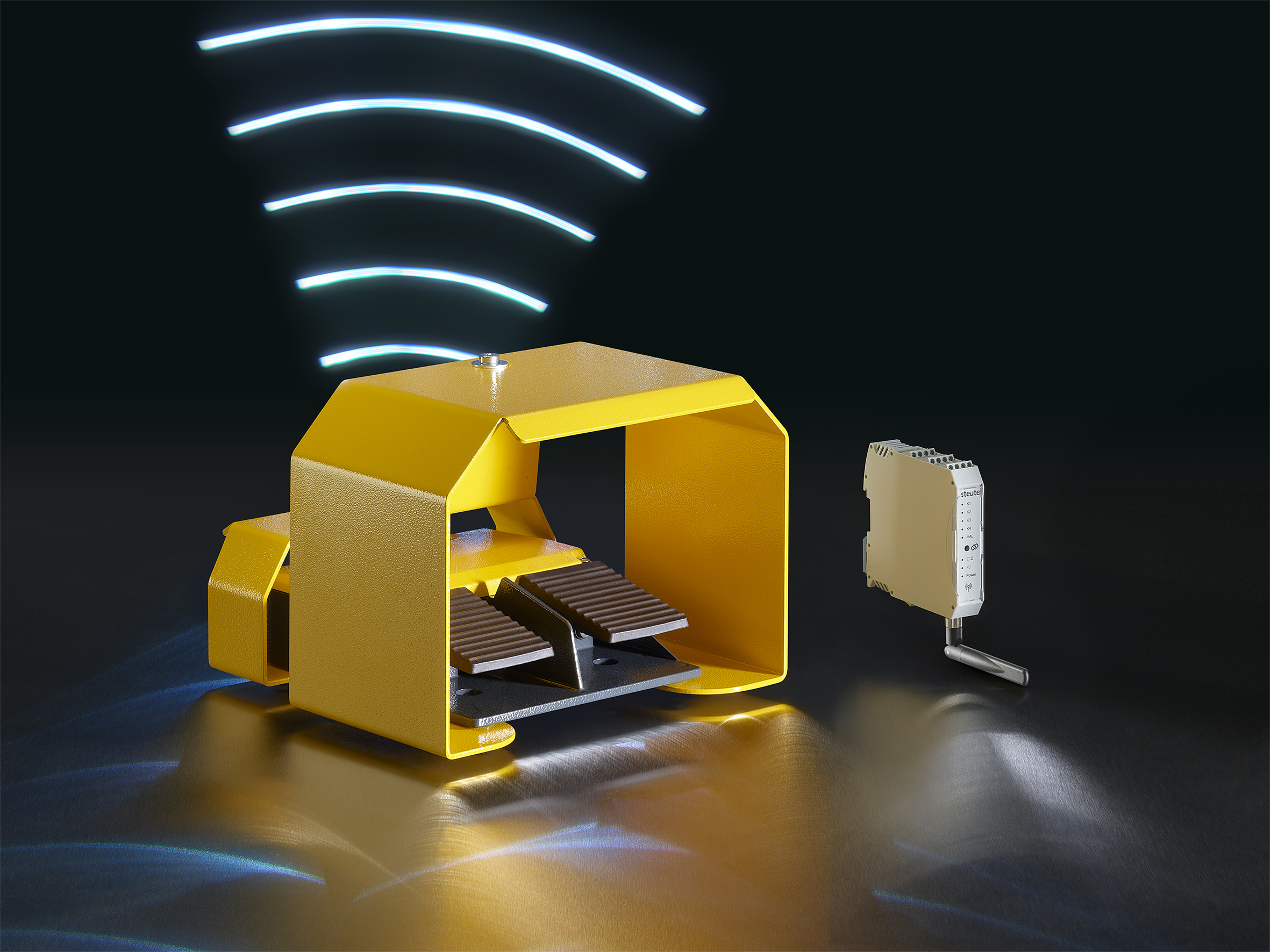

Der steute-Geschäftsbereich Controltec erweitert das Programm an Funk-Fußschaltern um eine Variante, die für Heavy-Duty-Einsätze u. a. an Schweißstationen entwickelt wurde.

Der Einsatz von Funk-Fußschaltern ist hier besonders sinnvoll, weil die Lebensdauer von kabelgebundenen Fußschaltern durch Schweißspritzer beeinträchtigt wird, die das Kabel beschädigen. Außerdem können die Kabel im betrieblichen Alltag zu Stolperfallen werden.

Allerdings sind konventionelle Fußschalter für diesen Anwendungsfall ungeeignet, weil ihre Schutzhauben nicht groß genug sind, um Bedienern mit schweren Sicherheitsschuhen die erforderliche Bewegungsfreiheit zu ermöglichen.

Deshalb hat steute für diese und ähnliche Heavy-Duty-Anwendungen eine robuste und besonders große Schutzhaube aus pulverbeschichtetem Stahl konstruiert. Sie wird mit den Funk-Fußschaltern verbunden und bietet genug Raum für die Bedienung der beiden Pedale auch mit schweren, vor Schweißspritzern schützenden Sicherheitsschuhen. Zugleich verhindert die Schutzhaube ein unbeabsichtigtes Betätigen der Pedale. Eine Tragestange vereinfacht den flexiblen Einsatz des Fußschalters.

Der Funksender mit der Bezeichnung RF GFS 2 XL ist so in das Gehäuse integriert, dass er gut vor mechanischer Einwirkung geschützt ist und seine Signale zuverlässig die Antenne der zugehörigen Empfangseinheit erreichen. Die sWave-Funktechnologie ermöglicht unter den ungünstigen Bedingungen des Industriebetriebs Reichweiten von bis zu 45 Metern in Innenräumen. Dabei ist der RF GFS 2 XL einer der ersten Schalter, die schon in Serie mit der neuesten Funktechnologie – SW2.4LE-IND – ausgestattet sind.

Entwickelt wurde der neue Funk-Fußschalter zunächst als kundenspezifisches Projekt auf Wunsch eines Anwenders, der Schweißkonstruktionen herstellt. Nachdem er sich dort bewährt, wird er jetzt ins Serienprogramm der steute-Funkschaltgeräte aufgenommen.

Sicherheitszuhaltungen für extreme Umgebungsbedingungen: Baureihe STM 515

Unsere STM 515 Sicherheitszuhaltungen sorgen für die sichere Verriegelung von Schutztüren und Wartungsklappen an Maschinen und Anlagen, sowohl während des Betriebs als auch nach der Abschaltung, bis alle gefährlichen Nachlaufbewegungen gestoppt sind.

Highlights:

• Robustes, korrosionsbeständiges Aluminium-Druckgussgehäuse
• Hohe Zuhaltekraft von 4000 N, auch unter extremen Bedingungen
• ATEX/IECEx-Zulassung für explosionsgefährdete Bereiche (Zonen 1, 2, 21 und 22)

Perfekt für den Einsatz in anspruchsvollen Umgebungen, bieten unsere Sicherheitszuhaltungen maximale Sicherheit und Zuverlässigkeit.

Für kurvige Förderstrecken: Umlenkrolle Multiflex

Durch unsere Umlenkrolle Multiflex 4R werden Seilzug-Notschalter kurvengängig. Sie wurde speziell für kurvige Förderanlagen und nicht-lineare Gefahrenbereiche entwickelt. Ob Förderanlagen für Gepäck oder Abraummaterial beim Tunnelbau: Die Umlenkrolle Multiflex 4R ist nicht nur, was die Richtung angeht, flexibel.

Highlights:

• Beliebig drehbarer Kopf für optimale Seilführung
• Reduzierte Reibung durch 4 innen liegende Kunststoffrollen
• Einfache und universelle Montage

Kompakt, sicher und flexibel: Die neuen Befehlsgeräte Ex 97

Unsere innovativen Ex-Befehlsgeräte bieten eine kompakte Bauweise und vielseitige Einsatzmöglichkeiten, ideal für den Einbau in Maschinen- und Anlagengehäuse der Ex-Zonen 1 und 21.

Highlights:

• Normgerechte Abmessungen (EN 50047)
• Separater Anschlussraum (Zündschutzart Ex e)
• Einbaudurchmesser von nur 22,5 mm

Diese Eigenschaften ermöglichen eine einfache Integration und den flexiblen Anschluss von Kabeln direkt im Anschlussraum des Befehlsgerätes.
