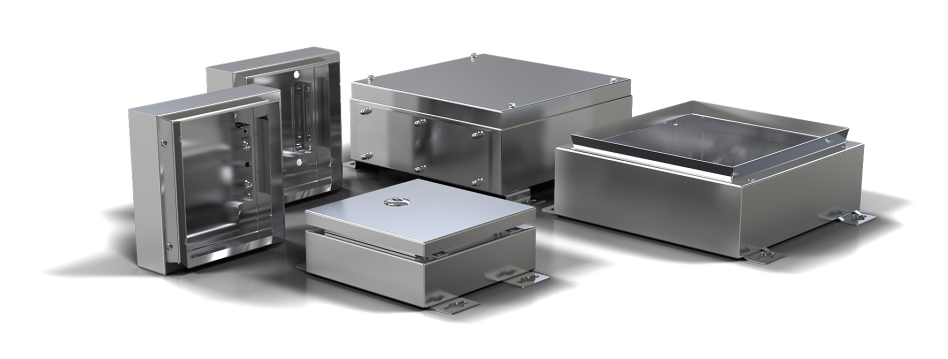

Für uns als Anbieter von Industriegehäusen sind nicht nur die Anforderungen der Automobilproduzenten wichtig, sondern ebenfalls die der Zulieferbetriebe. Auch die Hersteller modernster Produktionsanlagen müssen sich ständig den neuen und wechselnden Herausforderungen der Branche stellen.

Für den Maschinen- und Anlagenbau geht es um weit mehr als nur marktgerechte Preise. Deshalb bieten wir von ROSE Systemtechnik nicht nur Industrie-, Anzeige- und Bediengehäuse sowie Tragarmsysteme in bester Qualität, sondern darüber hinaus:

umfangreiches technisches Wissen
schnelle Reaktions- und Antwortzeiten
kürzeste Lieferzeiten
Zuverlässigkeit
Flexibilität

Natürlich liefern wir auch Panel-PCs und Industriemonitore nach Kundenwunsch. Aufgrund unserer modularen Bauweise können wir flexibel und kostengünstig Ihre Lösung umsetzen und beraten Sie dabei fachkompetent und ausführlich. So erhalten Sie Ihre maßgeschneiderte Lösung ohne Umwege – alles aus einer Hand und made in Germany.

Auch unsere Industrie-Panel-PCs für den Einbau in Schalttafeln, Steuerpulte oder Schaltschränke sind absolut robust, zuverlässig und langlebig. Die Geräte bieten höchste Performance für alle Anwendungen, dabei werden selbstverständlich nur Komponenten höchster Effizienz integriert. Zusätzlich sorgt ein intelligentes Wärmemanagement bei kleineren Schaltschränken für einen ausgeglichenen Temperaturhaushalt. Der Einbau unserer Industrie-Panel-PC ist, dank eines speziellen Klammersystems, denkbar einfach. Sollten Sie dennoch unsicher sein, ob Ihnen ein fachgerechter Einbau des Panel PCs gelingt, dann können Sie dafür auch gerne die Experten von ROSE Systemtechnik zurate ziehen – dies gehört zu unserem umfassenden Serviceangebot.

Unser Touch-Panel-PC Economy verdeutlicht besonders gut, wie energieeffizient moderne Industrie-PCs ausgelegt sein können. Der Touch-Panel-PC Economy ist in den Größen 15“ und 19“ erhältlich. Das einzigartige “Stromsparkonzept“ von 17W (15“) beziehungsweise 20W (19“) macht ihn zu einem energieeffizienten, aber trotzdem sehr leistungsstarken Panel-PC für alle Anwendungsbereiche der Industrie. Den geringen Verbrauch verdankt der Panel, neben der Atom-CPU, auch der sensiblen Abstimmung der gesamten Rechnerkomponenten.

Kompakte Maße und flexibler Einbau sind entscheidende Merkmale unserer Industrie Box-PCs, die auch als Embedded PC bezeichnet werden. Dank der großen Auswahl verschiedener Komponenten ist unsere Auswahl auch hier äußerst variabel. So bieten wir Ihnen beispielsweise: 19“ Rack-Industrie PC, Hutschienen-Industrie-PC, kompakte Industrie-Mini-PC oder Industrie-Box-PC. Sie alle lassen sich problemlos in vorhandene Systeme zur Steuerung, Signalverarbeitung in der Messtechnik oder Visualisierung einbetten. Jeder Embedded PC wird schon von uns auf seinen Einsatz in speziellen industriellen Umgebungen ausgerichtet, um den jeweiligen Anforderungen des Kunden optimal gerecht zu werden.

Der SL 4000 ist eines der modularsten Steuergehäusesysteme, die derzeit am Markt verfügbar sind, und schützt die Einbauten mit der Schutzart IP65.

Das System umfasst sechs unterschiedliche Aluminiumprofile und deckt Einbautiefen von 55 mm bis 270 mm ab.
Höhe und Breite der Gehäuse werden individuell nach Kundenwunsch gefertigt.

Die in die Profile integrierte Griffleiste vereinfacht das Handling des Systems.

Beim SL 4000 lassen sich die Profile untereinander scharniert oder fest verschraubt verbinden, das zu 18 unterschiedlichen Varianten des Gehäuses führt.

Displays, Steuerungen, Taster oder  Folientastaturen lassen sich über die Frontplatte aufnehmen.
Zusätzlich lassen sich die seitlichen Profile und die Rückwand für den Einbau zusätzlicher Komponenten, wie z.B. Schnittstelleneinsätze, nutzen.
Für den SL 4000 bieten wir einen individuellen Bearbeitungsservice von der mechanischen Bearbeitung, der Bestückung nach Kundenvorgabe bis zur kundenspezifischen Farbgebung.

Der Lieferumfang besteht aus: Gehäusekörper, inkl. Ecken, Dichtungen, Befestigungselemente, Rückwand bzw. Tür, Frontplattenbefestigungsset und Frontplatte.

Technische Daten

Material

Profil: DIN EN 573 EN AW-AlMgSi

Gussecken: DIN EN AC-AlSi 12 Cu 1 (Fe)

Farbe

Pulverbeschichtung oder natureloxiert, Profil: wahlweise RAL 7035 oder natureloxiert, Eckelemente: wahlweise RAL 7035, lichtgrau oder RAL 9007, graualuminium, Sonderfarben auf Anfrage

Schutzart

IP 65 nach EN 60529

Dichtung

Material: Ecken: PE-Dichtung

Frontplatte: CR-Dichtung

Temperatureinsatzbereich

-30°C bis +80°C

Das höhenverstellbare Tragarmsystem GTV light ist die optimale Ergänzung unseres Geräteträgersystems GTN II, wenn es um die fachgerechte ergonomische Gestaltung der Schnittstelle zwischen Mensch und Maschine geht.
Es gibt drei wesentliche Anwendungsbereiche des GTV light:

• Ergonomische Arbeitsplatzgestaltung an der Maschine:
  Der Maschinenbediener kann sich das Panel auf seine für ihn am besten geeignete Höhe und Seite einstellen, so dass eine gesunde Körperhaltung bei der Bedienung der Maschine eingehalten wird.

• Effizientere Bedienung der Maschine:
  Das Steuergehäuse kann aus dem Arbeitsbereich geschwenkt werden, wenn es die Sicht auf den Arbeitsraum beeinträchtigt.

• Sicherer Arbeitsplatz während der Bedienung der Maschine:
  Einfaches nach oben Schwenken des Panels, damit keine Einschränkung des Fluchtweges entsteht.

Das GTV light kann dank seiner Höhenverstellbarkeit stufenlos in der vertikalen Position über den gesamten Hub bewegt werden. Anschließend verbleibt es eigenständig in der gewünschten Position.

Dank der drei unterschiedlichen Hübe von 400 mm über 600 mm bis hin zu 800 mm sowie die Einbindung in das Geräteträgersystem GTN II, sorgen für eine einzigartige Variabilität des GTV light Tragarmsystems im Markt. Es ist eine einfache Integration in bereits bestehende GTN II Systeme möglich, ohne dabei die Bohrbilder an der Maschine oder dem Steuergehäuse zu verändern. Die flexible Anbindung des Systems sorgt für zusätzliche Variabilität.

Der Lastbereich bis 25 kg und die Schutzart IP54 sind besonders geeignet für die Aufnahme von gekapselten Panel PCs und kleinen Steuergehäusen. Ein weiterer Vorteil ist der Kabelkanal, der von mechanischen Bauteilen getrennt ist und so eine sichere Kabelverlegung abseits von Quetsch- und Scherstellen ermöglicht.

Die Anbindung des Tragarmsystems an andere Systeme, wie GTN II oder kleineren Geräteträgersysteme GTS und GTK electronic, erfolgt über Adapter. Ferner ist es möglich das GTV light an ein Rundrohr mit einem Außendurchmesser von 48 mm anzubringen. Hierdurch lassen sich gekapselte Panel PCs von verschiedenen Herstellern anbinden.

Die Installation des GTV light zeichnet sich durch folgende Punkte aus:

• Einfache und schnelle Öffnung des Kabelkanals
• Geringes Eigengewicht von 6 kg (400 mm Variante) ermöglicht die Montage durch eine Person
• Einstellbare Endanschläge verhindern die Kollision des Steuergehäuse mit eventuell vorhandenen Störknoten
• Eine zusätzliche Bremse fixiert das GTV light in der gewünschten Position, falls keine durchgehende Verstellung erforderlich ist
• Über eine Einstellschraube lässt sich das GTV light präzise auf das Gewicht des angehängten Panels einstellen

Der Lieferumfang besteht aus: Höhenverstellung inkl. Befestigungsmaterial. (Anbaukomponenten zur Anbindung an die Maschine und das Steuergehäuse gehören nicht zum Lieferumfang).

Technische Daten

Hub

400 / 600 / 800 mm

Lastbereich

5 - 25 kg

Lebensdauer

20.000 Doppelhübe

Schutzart

IP54

Temperatureinsatzbereich

bis ca. 80 °C

• langzeitverfügbare Komponenten
• servicefreundlicher Aufbau
• CPU von Intel Pentium N4200 bis
• Core i7 der neuesten Generation
• erweiterbare Schnittstellen
• 230V / 24V DC Betriebsspannung
• ab 20 Watt Leistungsaufnahme
• diverse Betriebssysteme
• Gehäuse in 27 mm oder 45 mm Tiefe

• 15“, 19“, 21,5“, 24“ und Sondergröße 42“
• resistiver oder industrietauglicher PCAP Touch
• Multitouchoberfläche „Gorilla Glas“
• Handschuhbedienbar
• Reinigung während des Betriebes möglich
• LED-Backlight
• hohe Transmission

• RFID-Lesegerät
• 2D-Scanner
• Euchner-Lesegerät
• Bluetooth
• akustische Touch-Rückmeldung
• kapazitive Funktionstasten – individuell beleg- und beleuchtbar
• USV
• Schnittstellenerweiterungen
