Die SPS-Serie ist ein hochpräziser Tisch mit niedriger Körperhaltung, niedrigem Schwerpunkt und Platzersparend mit einer Dicke von nur 26 mm.
Durch das Anbringen einer speziellen Halterung ist es möglich, den Schub bei Parallelantrieb mit zwei Wellenmotoren zu erhöhen. Der Encoder kann als inkremental absolut gewählt werden.

Der Tisch wird vom SX100T Linearwellenmotor (Ø100mm Welle mit Dreifachspulen) angetrieben und realisiert eine Dauerkraft von 6,8N (27N Spitze)

Dieser SX100T gehört zu den ultrapräzisen SX-Serien von Linearwellenmotoren, die dank der Hochenergiemagnete und als Einzelmotor mit Wellendurchmessern von 6, 8 und 10 mm eine höhere Leistung in einem mittelgroßen Gehäuse bieten

Durch den integrierten Linearwellenmotor verringert sich das Rastmoment des Tisches.

Die SPS-Serie verfügt über gekreuzte Rollenlager, ist sehr stabil bei niedrigen Drehzahlen und weist eine extrem geringe Welligkeit bei geringen Vibrationen auf.

Optional ist ein integrierter Encoder (inkremental 1 ~ 0,002 μm (AB-Phase) oder absolut 0,01 ~ 0,005 μm (Panasonic Serial)

Der feste Forcer ermöglicht mehr Zuverlässigkeit und Haltbarkeit für den Dauerbetrieb

Durch das Anbringen einer speziellen Halterung ist es möglich, das Modell einfach auf einen Paralleltisch umzustellen und den Schub zu erhöhen.

Für mehrachsige Anwendungen sind die Tische stapelbar

Der Lieferant NPM (vertrieben von der Dynetics GmbH) hat seine Familie von kleinen Permanentmagnet-Schrittmotoren mit integrierten Stirnradgetrieben um 2 neue Modelle in ihren Ø35-mm-Größen aufgerüstet, die kompaktere Abmessungen und höhere Leistung bieten.

Mit diesem Upgrade verbesserte der Zulieferer nicht nur die Leistungen dieser beiden neuen Modelle, sondern realisierte auch eine kostengünstige Effizienz für die Fertigung.

Die bereits kompakten PFCU35T sind 2-Phasen-Schrittmotoren mit integriertem Stirnrad Getriebe sind 6mm dünner in vergleich mit dem gehabten Modellen, aber leistet dabei immer noch ein höheres Drehmoment.

Der PFCU35T-24V-4GM ist in 2 Versionen erhältlich, mit einem integrierten Stirnrad mit einem Übersetzungsverhältnis von 1:5 und 1:12, das eine Schrittweite von 3 Grad und 1,25grad, und einer Getriebestärke von bis zu 120 mNm realisiert.

Diese 2 neuen PFCU35T Modelle erweitern die Familie der kompakten integrierten Schrittmotoren mit Stirnrad in Standard Durchmessern von Ø20-; 25-; 30-; 35 mm, und eine präzise Bewegung zu geringen Kosten realisieren.

Unsere 4-Draht CE-zertifizierten und RoHs konformen PM Schrittmotoren sind verfügbar mit 0,5°; bis 3 Grad Schrittwinkel, mehrere Übersetzungsoptionen.

Es ist auch eine Anpassung an Ihre genauen Anforderungen möglich!

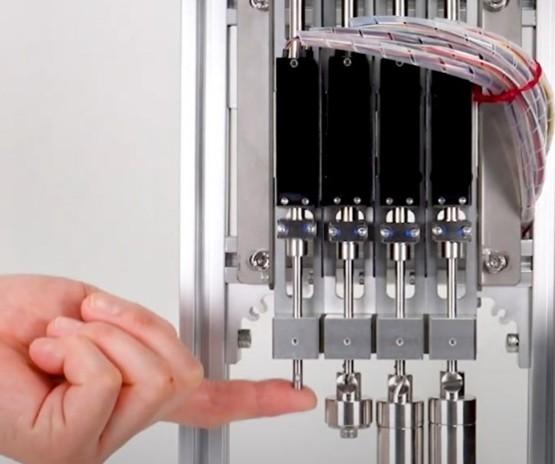

Mit der SX-Serie hat der Hersteller eine neue Familie von Linearwellenmotoren mit kleinen Wellendurchmesser eingeführt. Bei der SX-Serie handelt es sich um Wellenmotoren mit erhöhtem Schub im Vergleich zum herkömmlichen Modell.

Die SX-Serie verfügt über Hochenergiemagnete für höhere Kräfte im mittleren Bereich, um den bestehenden Größenbereich der Motoren der S-Serie zu ergänzen. Die Motoren der SX-Serie sind in 3 Modellen mit einem Wellendurchmesser von 6, 8 und 10 mm erhältlich, die einen Nennschub von 7,8 Nm und einen Momentanschub von 31 Nm realisieren. Die Motoren können Hublängen von 50 bis 300 mm erreichen.

Durch die Hall-Effekte in den Motor-Forcer ist kein externer Linearencoder erforderlich. Stattdessen können die Magnetpole innerhalb der Welle von den Sensoren erfasst werden und werden so zu einem eigenen integrierten Sinus-/Cosinus-Encoder.

Dies ist ideal für Anwendungen mit begrenztem Platzangebot, da der Wegfall eines externen Encoders einen geringeren Platzbedarf im System und eine Reduzierung der Teile und der damit verbundenen Kosten ermöglicht. Der Ausgang der analogen Hall-Rückkopplung ist ein Sin/Cos-Signal, +/- 1V pk auf pk, 2,5 VDC Offset, 90 Grad Phasenlage. Dieser Ausgang, der mit einem Servoantrieb mit internen Interpolationsfunktionen verwendet wird, kann Auflösungen von nur 1 μm liefern. Darüber hinaus ist auch ein digitaler A-Quad-B-Impulsausgang mit integrierter Interpolation verfügbar, um ähnlich hohe Auflösungen zu erzielen.

Die Linearmotoren können in rauen Umgebungen betrieben werden, vakuumieren und sind wasserdicht (IP67)

Keine Schmier-/Einstellwartung erforderlich

Einfacher Antrieb.

Die Linearwellenmotoren verfügen über eine eingebaute Flexibilität, um den meisten Servoverstärkern gerecht zu werden. Sie können von herkömmlichen dreiphasigen bürstenlosen Gleichstrom-Servoantrieben (auch AC-Servo genannt) angetrieben werden. Mehrere Einheiten können vernetzt werden, um einen Cluster von Linearwellenmotoren zu erhalten, die mit einem Netzwerkcontroller oder einem PC synchronisiert werden können

Nippon Pulse bietet jetzt die S-Serie (Standard-Luftspalt), die L-Serie (großer Luftspalt) und die SX-Serie (Standard mit Hochenergiemagneten) an.

Wir sind auch in der Lage, jedes unserer Standardprodukte für Serien-OEM-Anwendungen zu modifizieren.

Die Servo Motoren der MDD-Familie (Micro-direkt-Drive) sind verfügbar in Abmessungen von 13 mm bis 70 mm und mit 3 Längen. Diese robusten und platzsparenden Motoren sind extrem präzise und werden in einer Vielzahl von Direktantriebsanwendungen eingesetzt wobei eine präzise Positionierung, zusammen mit Kraft verlangt werden.

Sie bieten Geschwindigkeit und Präzision in einem kompakten Design, das eine Anpassungsfähigkeit an die individuellen Anforderungen der Anwendung ermöglicht. Die MDD Motoren verbrauchen weniger Strom als andere Motoren bei gleicher Leistung und Lebensdauer. Durch die speziellen Wicklungen, den Einsatz starker Kugellager und von extra starken Magneten macht von diesem Motor im kompakten Gehäuse einen robusten Motor mit einem sehr hohen Drehmoment (bis 1000 mNm, mit Spitzenwerten bis 3100 mNm)

Als Ergebnis sind die Motoren Kompakt, Geräuscharm, Energiesparend, schneller und haben einer besseren Laststeuerung. Die vereinfachte Mechanismen und geringere Teileanzahl mindern Ausfallzeit und Instandhaltung.

Die überwältigende hohe Steifigkeit, hohe Geschwindigkeit und hohe Genauigkeit der MDD-Motoren wird erreicht dank den Aufbau des Motors, wobei der Welle direkt mit dem Getriebe verbunden ist.

Für die Realisierung einer präzisen Positionierung verfügen die Motoren über einen integrierten Encoder (absolut oder inkrementell) mit hoher Auflösung bis 21 Bit. Auf Wunsch kann die MDD-Serie mit einer Hohlwelle geliefert werden, und sind Kundenspezifische Anpassungen (z.B. Spezielle Dichtung) Möglich.

Auf der SPS-Messe wird der Hersteller die Fähigkeiten der Motoren anhand einer Schwenk- und Neigetisch demonstrieren, mit Folgendes Bauteilen:

· der MD-3012-108KE mit einem Inkrementalgeber mit einer Auflösung von 432.000ppr für die horizontale Achse

· den MDH-7018-648KE mit einem Inkrementalgeber mit einer Auflösung von 2.592.000 ppr für die Theta-Achse. Gesteuert werden die Motoren über den MC200-7220.

Besuchen Sie uns auf unserem Messestand Nr. 490 in Halle 4
