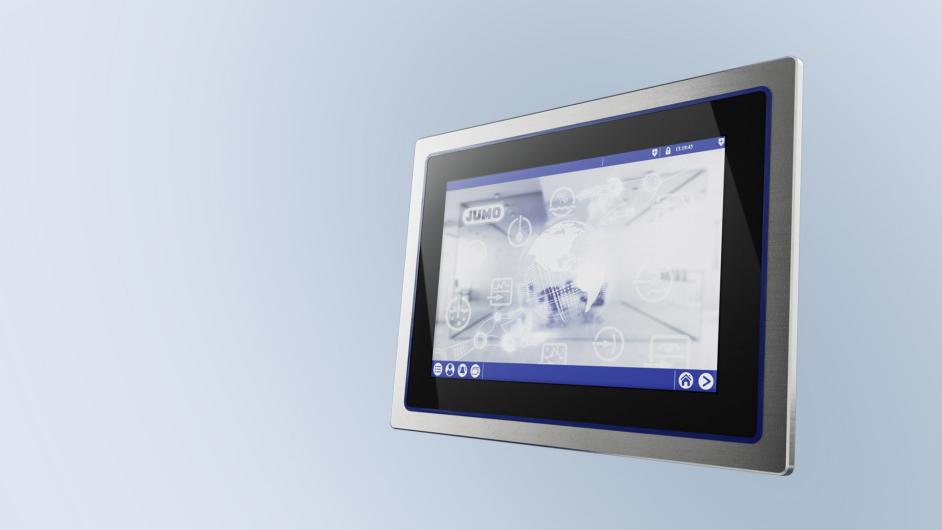

Mit dem Automatisierungssystem JUMO variTRON, intelligenter Sensorik und der vollumfänglichen
Datenauswertung über die JUMO Cloud/JUMO smartWARE-Familie erhalten JUMO-Kunden eine
Komplettlösung, die nahezu die gesamte Automatisierungspyramide abdeckt und in zahlreichen
Anwendungen zum Einsatz kommen kann. Die enge Verzahnung der einzelnen Komponenten
gewährleistet eine besonders große Effizienz und eine intuitive Bedienung, die JUMO in der Branche einzigartig macht. Die zugrundeliegenden Technologien entsprechen allerneuesten Standards und
überzeugen u. a. mit SPE, IO-Link, Bluetooth und zahlreichen weiteren innovativen Benefits.

Der JUMO flowTRANS MAG H20 misst hochpräzise leitfähige Medien, auch tröpfchenweise.

Er kann flexibel in den unterschiedlichsten Prozessen eingesetzt werden. Zusätzlich zur Durchflussmessung wird die Temperatur gemessen. Ein modernes HMI erlaubt über Bluetooth und der JUMO smartCONNECT-App die Konfiguration. Die Schnittstelle SPE (Single Pair Ethernet) mit PoDL (Modbus TCP, JUMO Cloud-Connector) ermöglicht eine vereinfachte JUMO Cloud-Anbindung und durchgängige IP-Kommunikation von der Feld- bis zur Automatisationsebene.

Zu den Standardmessgrößen in verschiedensten Branchen gehört der Durchfluss. Dabei kann abhängig vom verwendeten Messmedium, der benötigten Genauigkeit und den Prozessbedingungen eine Vielzahl von Verfahren zum Einsatz kommen. JUMO bietet bereits Produkte zur Durchflussmessung, die mittels Differenzdruck, dem kalorimetrischen Messverfahren oder dem magnetisch-induktiven Messprinzip arbeiten. Das neue Gerät nutzt das magnetisch-induktive Messprinzip und überzeugt durch eine hohe Genauigkeit.

Die Genauigkeit liegt bei +/- 0,5 % vom Messwert, ein zusätzlicher Temperatursensor ist bereits integriert. Durch sein Metallgehäuse und u. a. Tri-Clamp-Prozessverbindung in den Nennweiten von DN 06 bis DN 25 kann er besonders in lebensmittelnahen Bereichen eingesetzt werden, aber auch in anderen Industrien, hierfür steht ein G-Außengewinde zur Verfügung. Die Nenndrücke können bis PN 16 betragen und die Mediumstemperatur bis zu 90 °C, und kann somit auch CIP gereinigt werden. Die Schutzart von IP65 / IP67 / IP69 macht ihn zu einem flexiblen Partner für unterschiedlichste Prozesse.

Das HMI des Gerätes besteht aus einem TFT-Display, auf dem 2 Prozesswerte inkl. der Status- und Infomeldungen angezeigt werden. Über die Bluetooth-Schnittstelle und der JUMO smartCONNECT-App wird das Gerät lokal konfiguriert. Auf der SPE mit PoDL-Schnittstelle wird das Modbus TCP-Protokoll gefahren, das ermöglicht eine durchgängige IP-Kommunikation vom Sensor bis in das Automatisierungssystem. Der integrierte JUMO Cloud-Connector vereinfacht die Anbindung an die JUMO Cloud. Eine weitere Variante ist mit einer IO-Link-Schnittstelle lieferbar, die wie bei dem JUMO flowTRANS US W02 auch andere Ein- und Ausgänge zulässt.

Die Anwendungsmöglichkeiten sind vielfältig: Der JUMO flowTRANS MAG H20 kann zum Beispiel in der Lebensmittelbranche und in Hilfskreisläufen in anderen Branchen eingesetzt werden. So reicht das Einsatzgebiet von kleinen und mittleren Dosierstationen, Nebenanlagen bis hin zum Pumpenbau.

Die neue Digitalanzeigerserie JUMO meroVIEW zeigt unterschiedlichste Prozessgrößen präzise und in brillanter Darstellung vor Ort an.

Die flexible Anpassung, das individuell gestaltbare Gerätemenü, die textunterstützte Bedienung, die Parametrierung und Konfiguration in 4 Sprachen wie auch die Schnellverdrahtung in PUSH-IN-Klemmtechnik machen eine schnelle Inbetriebnahme und einen vielfältigen Einsatz in unterschiedlichsten Branchen möglich. „Der Kunde spart so Zeit und Geld“, sagt Produktmanager Klaus Otto.

Die neue Serie ist in dem für Anzeigegeräte typischen Querformat 96 × 48 mm mit fünfstelliger Anzeige sowie in den Formaten 48 × 48 mm, 48 × 96 mm und 96 × 96 mm lieferbar.

Bis zu 5 universelle Messeingänge ermöglichen den Anschluss von Widerstandsthermometern, Thermoelementen, Widerstandsferngebern, Widerstandspotis sowie Einheitssignalen 0(4) bis 20 mA/0(2) bis 10 V. Über eine kundenspezifische Linearisierung mit 40 Wertepaaren oder einem mathematischen Polynom 4. Ordnung ist eine individuelle Anpassung an vielfältige Sensorsignale möglich. Dank schneller Impulseingänge lassen sich auch Maschinendrehzahlen oder Durchflussmengen, bzw. Zählimpulse erfassen und Anzeigen.

Das modulare Gerätekonzept bietet die flexible Erweiterung mit einer großen Varianz an Optionen, wie z. B. digitalen und analogen Ein- und Ausgängen und Schnittstellen, sowie einer Spannungsversorgung für Zweidrahtmessumformer.

Eine hohe Konnektivität wird durch die verfügbaren Schnittstellen, RS485 (Modbus RTU Master/Slave), Ethernet (Modbus TCP Master/Slave), PROFINET-Device sowie USB-Host und USB-Device erreicht.

Neben Standardfunktionen wie Min./Max-Wert, Messwert-Hold oder einer Tarier-Funktion für Wiegeanwendungen, lassen sich mit Mathe- und Logikfunktionen analoge oder digitale Werte verknüpfen oder zusätzliche Steuerungsfunktionen über ST-Code (strukturierter Text) realisieren.

Für die ST-Code Programmierung steht im Setup-Programm ein ST-Editor sowie eine Debug-Funktion zur Verfügung.

JUMO positioniert sich immer stärker als System- und Lösungsanbieter für Sensorik und Automatisierung, als zuverlässiger Partner auf dem Weg zur digitalen Transformation – mit smarter Sensorik und leistungsstarken sowie intuitiv bedienbaren Automatisierungssystemen.

„Je nach Branche und Industrieapplikation bietet JUMO effiziente Produkte und Lösungen auf den unterschiedlichsten Ebenen der Automatisierungspyramide an“, wie Christoph Trott, Leiter Produktmanagement bei JUMO, betont. Eine Sensoranbindung ist sowohl auf Basis von IO-Link als auch über Single Pair Ethernet (SPE) möglich.

„IO-Link ist als industriell taugliches Kommunikationssystem etabliert und hat Einfachheit und Robustheit im Betrieb immer wieder unter Beweis gestellt“, so Trott. Als 2 wesentliche Vorteile von IO-Link nennt er den einfachen Austausch von ausgefallenen oder beschädigten IO-Link-Sensoren. Dadurch können sowohl Stillstandszeiten als auch Wartungskosten reduziert werden. Die Feldbusunabhängigkeit wird durch den Einsatz eines IO-Link-Masters mit Multiprotokollfähigkeit sichergestellt.

„Mit neuen Lösungen aus beiden Technologiebereichen zeigen wir, dass wir SPE nicht als Wettbewerb zu IO-Link verstehen, sondern als sinnvolle Ergänzung“, sagt Trott.


Durchgängige Kommunikation bis in die Feldebene

SPE gewinnt derzeit zunehmend an Bedeutung und beweist die Tauglichkeit im Einsatz bei Industrieapplikationen. JUMO hat daher die innovative SPE-Technologie auf Basis von 10BASE-T1L in 3 neue Sensorlösungen integriert:

• JUMO hydroTRANS S20 (Temperatur, Feuchte, CO2 Messumformer)
• JUMO flowTRANS MAG H20 (Durchflussmessumformer) und
• JUMO DELOS S02 (Druckmessumformer).

Mit Single Pair Ethernet gehören aufwändige Installationen ab sofort der Vergangenheit an. Schließlich ermöglichen die neuen SPE-Sensoren die Ethernet-Vernetzung bis in die Feldebene und leiten damit eine effektive Kommunikation in alle Stufen der Automatisierungspyramide ein – bis hin zur direkten Anbindung in die JUMO Cloud. Die durchgängige Kommunikation ohne Medienbruch sieht Trott als wesentlichen Vorteil von SPE.

Single Pair Ethernet verringert den Verkabelungsaufwand durch Reduktion auf nur ein Adernpaar, über welches die Energieversorgung der Sensoren mittels Power over Data Line (PoDL) und eine schnelle digitale Übertragung der präzisen Sensorwerte auf Kabeldistanzen von bis zu 1000 Metern sichergestellt wird.

„Wir wollen unseren Kunden eine Entscheidungsgrundlage für ihre individuelle Applikation an die Hand geben, ihnen das Beste beider Welten aufzeigen“, sagt Trott.
