3 AC Filter für ein- und rückspeisende Systeme (active front)Netzfilter, Rückspeisefilter, EMV-Filterunterschiedliche EMV Kategorien nach 61800-3

Probleme mit der Erwärmung, der Baugröße oder mit
Gleichtaktanteilen des gesamten Filtersystems bzw. der Rückspeiseeinheit?

Die Lösung:
3AC Filter Green Core für ein- und rückspeisende Systeme für die Antriebstechnik
(active front – AFE)
unterschiedliche EMV-Kategorien nach EN61800-3

• All-in-one-Filter mit X- und Y-Kondensatoren möglich
• Filterkonzepte, um die Anforderungen an C1 oder C2 zu erreichen

Vorteile im Überblick

• Längere Lebensdauer der Motoren bzw. der Spindel
• Geräuscharme Induktivitäten durch spezifische Bauform
• Minimierung der Spannungsbelastung der Motorwicklung
• All-in-one-Filter reduziert den internen Verdrahtungsaufwand beim Kunden kompakte Bauform

Technische Daten

• Bemessungsstrom: bis 2500 A
• Leistungsbereich: 10 kW – 1500 kW
• Kühlart: Konvektion, Zwangskühlung oder Flüssigkeitskühlung

Für Sie optimiert

• Kundenspezifische Filterlösungen für höhere Anforderungen nach EN61800-3 Teil 3
• Unterstützung bei der Optimierung der Komponenten.(individuelle Auslegung entsprechend der Anforderungen)

UL-Zulassung der rückspeisefähigen 3-Phasen-Netzfilter auf Anfrage.

Durch den Einsatz einer Filterkreisdrossel  der Schmidbauer Baureihe DFD werden die in Kompensationsanlagen entstehenden Filterkreisdrosseln werden u.a. in Blindstrom-Kompensationsanlagen eingesetzt und bilden mit den Kondensatoren der Blindstrom-Kompensationsanlage einen Reihenschwingkreis und ermöglichen die notwendige Blindleistung.Bei häufig gewählten Verdrosselungen von 7% ergibt sich für den aus Filterkreisdrossel und Kompensationskondensatoren gebildeten Reihenschwingkreis eine Resonanzfrequenz von 189Hz. Bei einer Verdrosselung von 14 % ergibt sich eine Resonanzfrequenz von 134Hz.Mit Hilfe der Filterkreisdrossel werden zudem die Kondensatoren der Kompensationsanlage geschützt.Die Verwendung hochwertiger Roh- und Isolierstoffe, insbesondere nach unseren UL-Isolationssystemen der Klasse B und F, sowie eine sorgfältige Verarbeitung „Made in Germany“ garantieren eine lange Lebensdauer. Die Baureihe DFD wird als Eisenkerndrossel ausgelegt, um den steigenden Anforderungen der induktiven Kompensationen oder der verdrosselten Kompensationsstufen gerecht zu werden. Eisenkerndrosseln von Schmidbauer mit dem Green Core Prinzip mit dem Ziel sehr geringere Gesamtverluste kundenspezifisch angepasst.
Schmidbauer UR-Isolationssystem nach UL 1446  File E181051

Überzeugend durch Leistung & Individualität

leichter, effizienter, günstiger

• Hoher Wirkungsgrad mit Standardmaterialien
  ab 60 KVA >98,5%
  ab 200 KVA >99,00%

• Bei gleicher Leistung herkömmlicher Transformatoren
  bis zu 45 % Gewichtsreduzierung! (niedrigere Frachtkosten)
• Kostenreduzierung durch den Wegfall des Kupferzuschlages
• Leistungen bis 2,5 MVA möglich
• Attraktive, leistungs- und marktgerechte Preise
• Optimaler Einsatz der benötigten Rohstoffe
• Ausführungen für Spar- und Trenntransformator
• Mehrere Spannungsebenen realisierbar
• Beliebige Schaltgruppen wie Dyn5, Dyn11, YNyn0, Yd5, Dd0 usw.
• Kurzschlussspannung kann nach Vorgabe angepasst werden
• Schutzklasse: Schutzerdung oder Schutzisoliert
• Schutzart von IP00 bis IP66
• Ausführung als Trafo mit integrierter Induktivität auf Anfrage

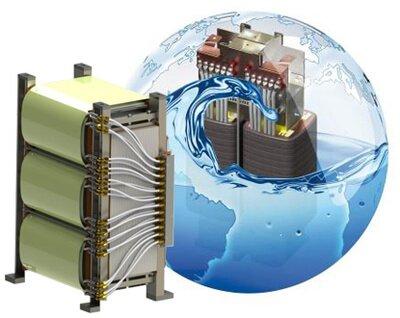

• wassergekühlte Ausführung
• eine Ausführung mit aktiver Luftkühlung ist möglich

LCL Filter werden eingesetzt um AIC (active infeed converter) und AFE (active front end) Antriebe ans Netz anzuschließen.Aufgrund des zunehmenden Einsatzes von AFE/AIC werden vermehrt LCL Filter benötigt. Eine Ausführung als LC Filter ist ebenfalls möglich.Ebenfalls sind die LCL Filter für Projekte aus dem Produktbereich DC-AC Umrichter interessant, die elektrische Energie von Windgeneratoren oder PV-Umrichtern ins Netz speisen.Anwendungen von rückspeisefähigen AFE Antrieben sind u.a. Lifte, Kräne oder ähnliche Transportsysteme, Werkzeug-oder andere Maschinen mit vielen Bremsschaltzyklen und Pressen.
