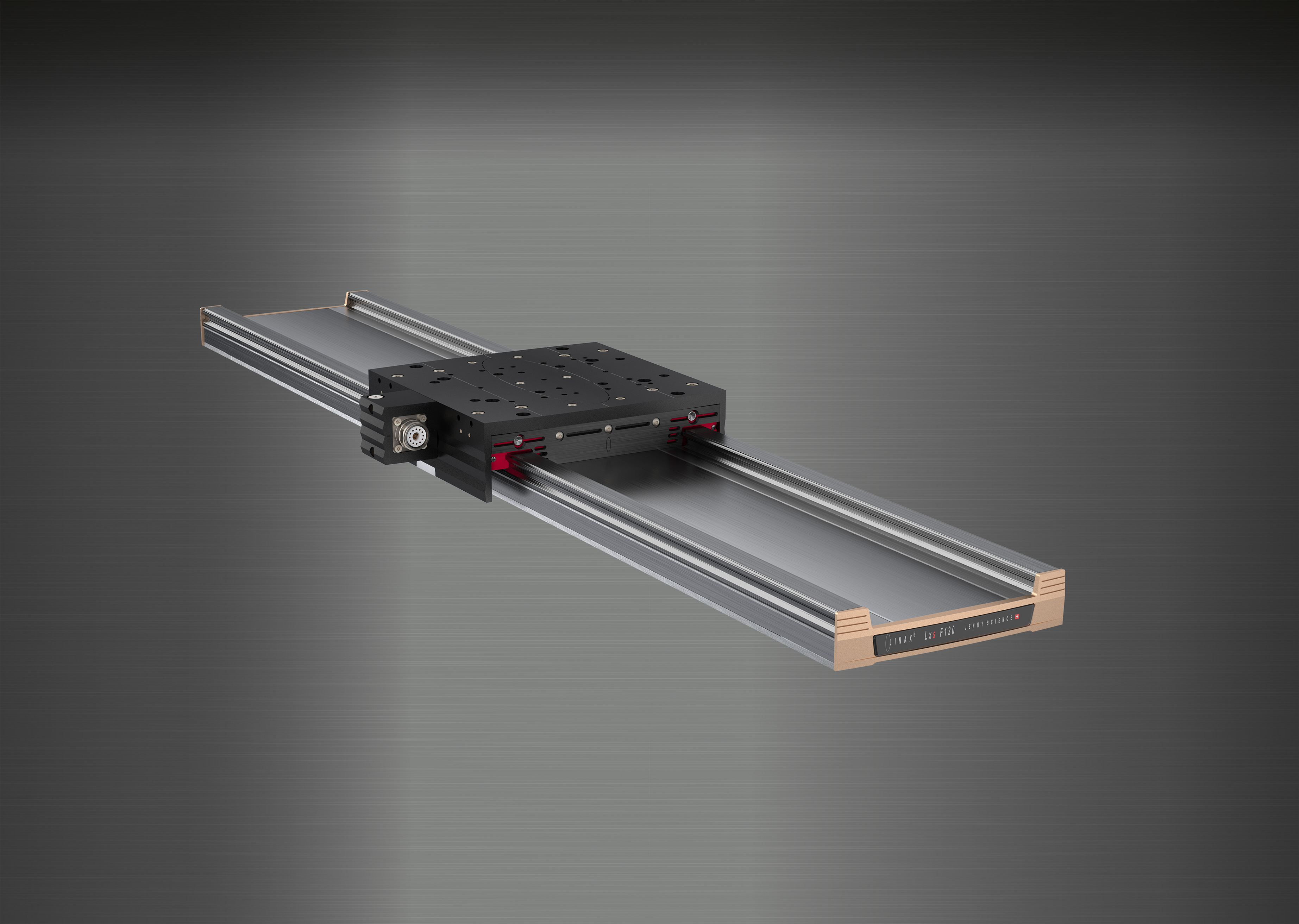

Lxs = shuttle
Die Lxs Shuttle Linearmotor Achsen, konzipiert für Fahrwege bis zu 2'000 mm, zeichnen sich durch eine "versenkte" Linearmotor-Bauweise und eine Höhe von lediglich 45 mm beim Lxs F120 aus. Ein neuer stärkerer Motor mit einer Nennkraft von 120N und Spitzenkraft bis zu 300N ist integriert. Robustere Führungen ermöglichen das Aufnehmen hoher Kraftmomente von querliegenden Ausleger-Achsen. Die innovative Einkabellösung vereinfacht Installation und Wartung, während das absolute Messsystem, das keine Referenzfahrt mehr benötigt, den Betrieb effizienter gestaltet.

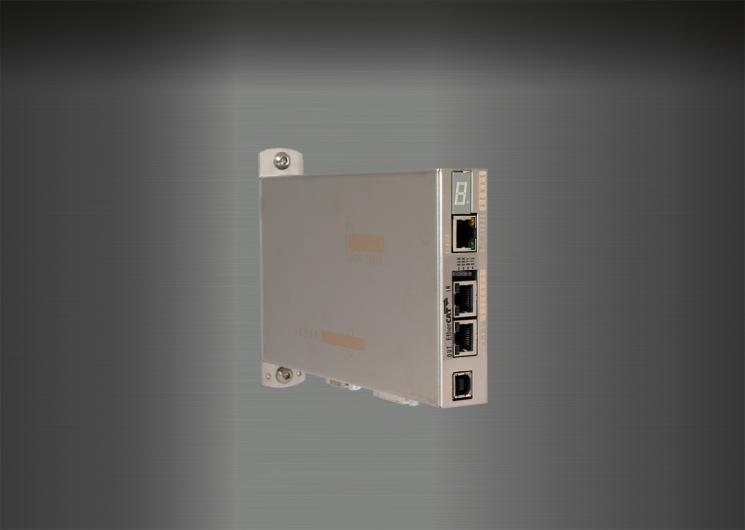

Die LINAX® Lxs Linearmotor-Achsen lassen sich mit dem neusten, leistungsstärkeren XENAX® Xvi 75V8S Servocontroller ansteuern.

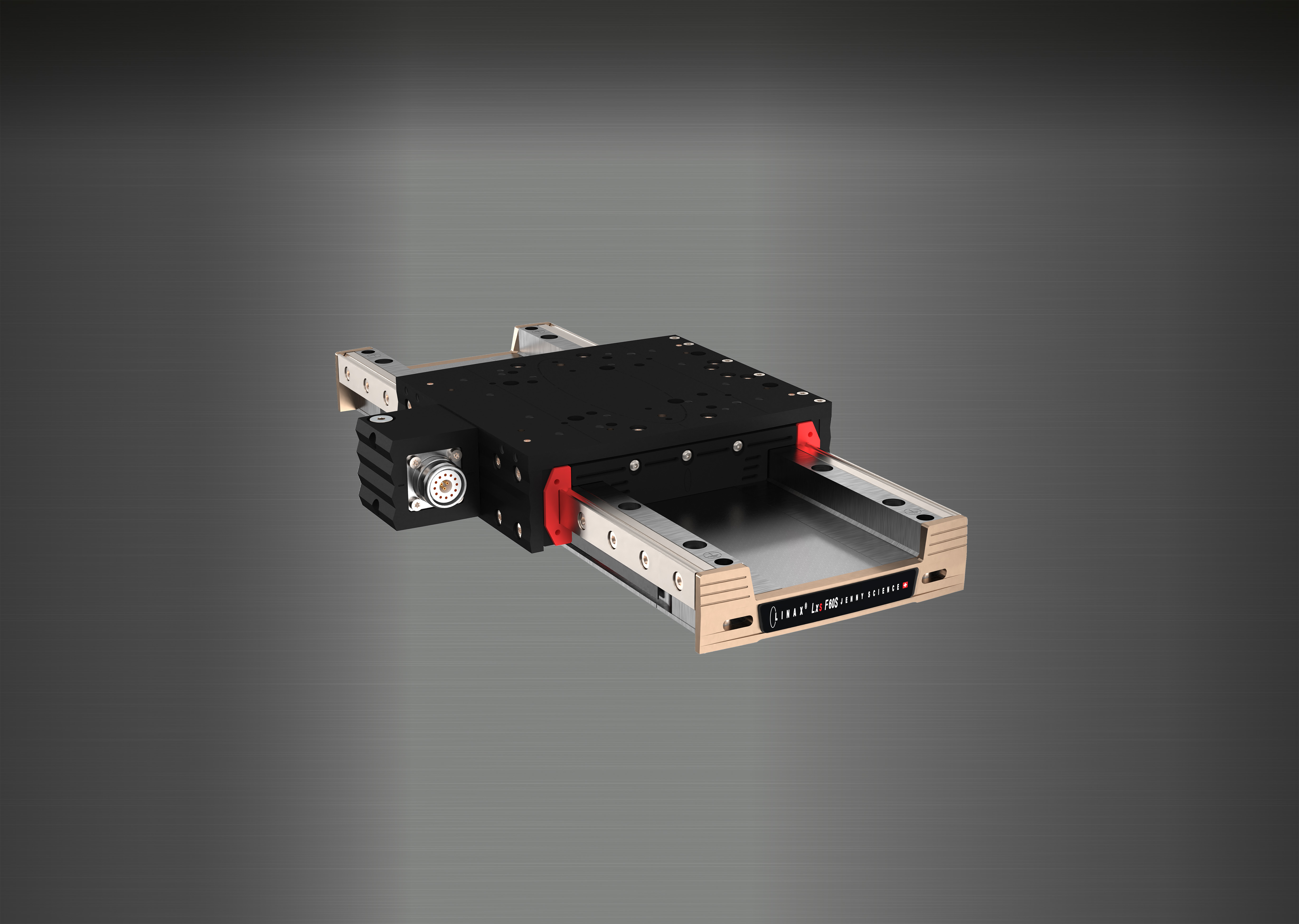

Lxs = Shuttle F60S
Die LINAX® Lxs wurde für längere Fahrwege entwickelt. In der neuen, überarbeiteten Version sind alle gesammelten Erfahrungen eingeflossen und machen die F60S noch leistungsfähiger.

USPs:

• Einkabellösung - einfache Installation und geringer Verkabelunsgaufwand.
• Absolutmesssystem - keine Referenzierung erforderlich.
• Grössere und weit auseinanderliegende Führungen - für maximale Stabilität, höhere Momentaufnahmen und Belastbarkeit.
• Kompakte Bauhöhe - nur 38mm dank "versenktem" Linearmotor.

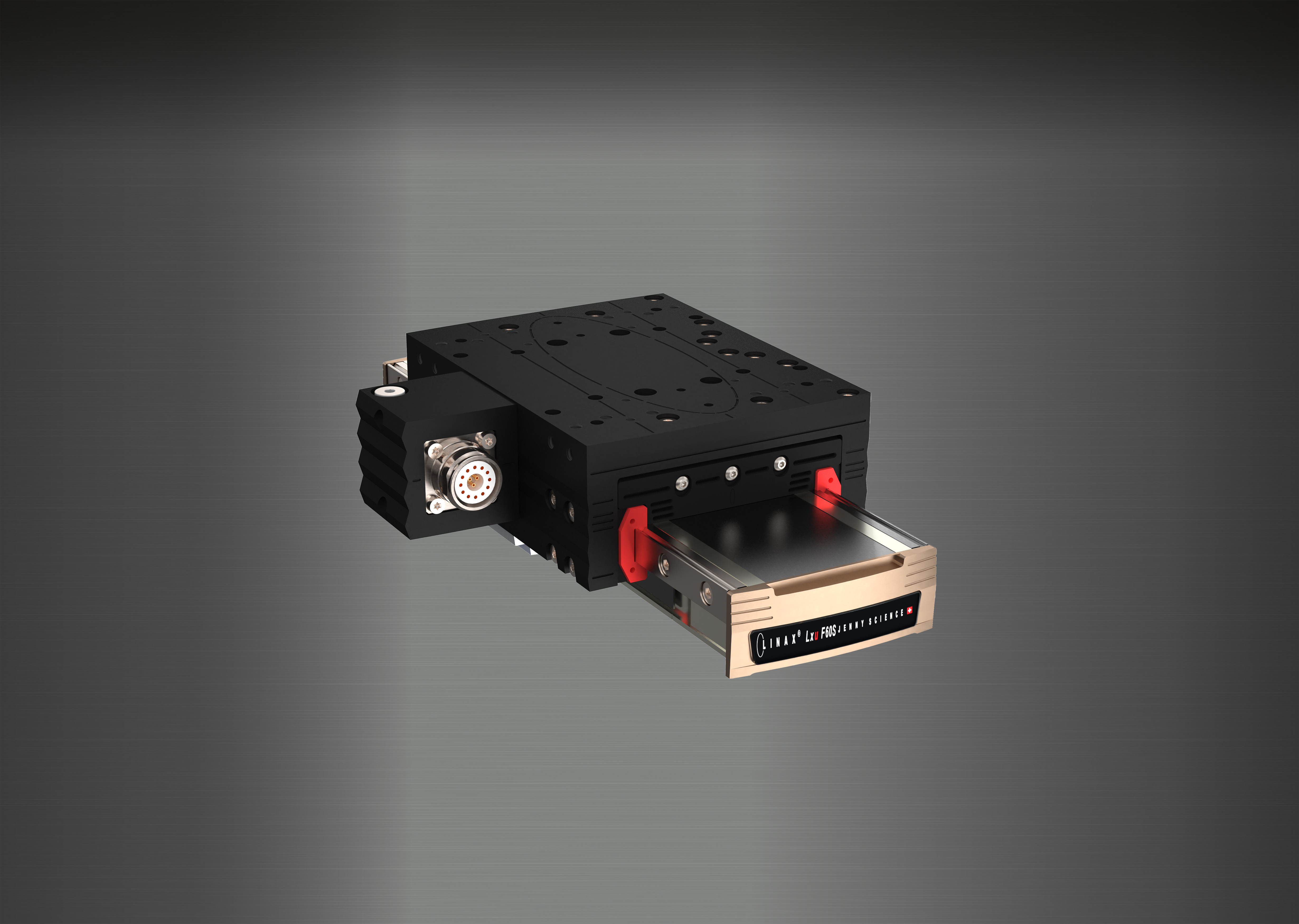

Lxu = universal F60S
Die neue Version der LINAX® Lxu F60S ist als vielseitige Linearmotorlösung konzipiert und bietet jetzt eine effiziente Einkabellösung sowie ein Absolutmesssystem.

USPs:

• Einkabellösung - einfache Installation und geringer Verkabelungsaufwand.
• Absolutmesssystem - keine Referenzierung erforderlich.
• Drei Anbaumöglichkeiten - kann am Schlitten, an der Grundplatte oder an der Stirnplatte mit dem Lxu-Flansch montiert werden.
• Vielseitige Konfigurationen - vier Durchgangslöcher im Schlitten ermöglichen die Rückseitenmontage von zwei LINAX® Lxu Schlitten, ideal für X-Z-Handlings.
• Integrierte Gewichtskompensation - verfügbar für vertikale Anordnungen.

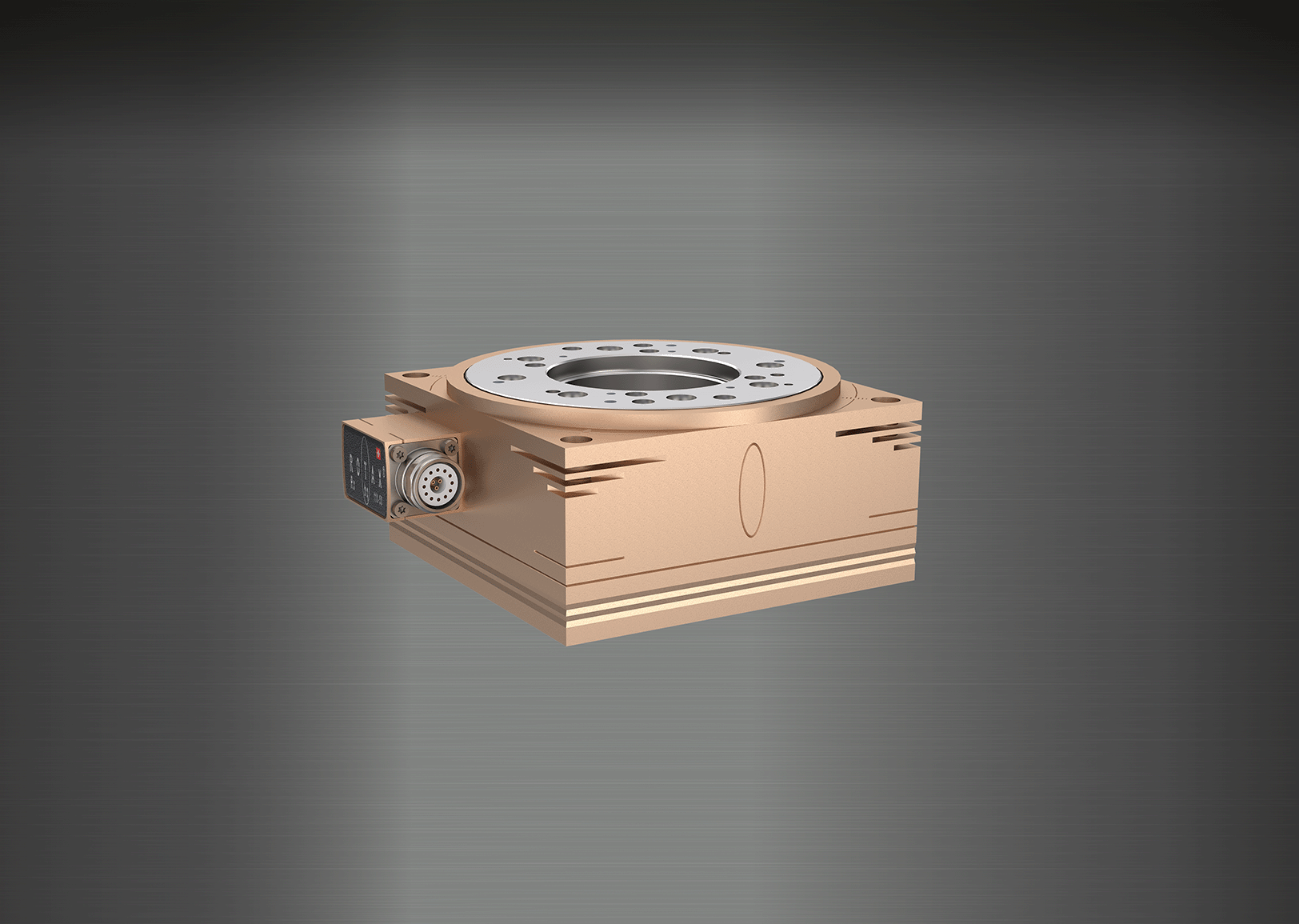

Rxhq = high torque

Der eigenentwickelte Direktantrieb besticht durch kompakte Aussenmasse und einer Hohlwelle mit 50mm Durchmesser. Kabel, Vakuum- oder Druckluftleitungen, Licht- und Laserstrahlen, Glasfasern oder Kameraobjektive können so problemlos durch die Hohlwelle geführt werden.

Das Absolutmesssystem erlaubt einen sofortigen Start ohne vorherige Referenzierung. Mit einer Auflösung von bis zu 2'592'000 Ink. pro Umdrehung können Wiederholgenauigkeiten von ± 1 ws erreicht werden. Der Einkabel-Anschluss kann in der Konfiguration Rechtsabgang, Linksabgang oder Abgang Unten geliefert werden.

Zusammen mit der patentierten Funktion „Force Calibration“ lassen sich unerwünschte Rast-, Gewichts- und Reibkräfte der ROTAX® Rxhq Direktantriebe einfach kompensieren. Damit wird es möglich, Kräfte in Prozessen vorzugeben, zu limitieren und zu überwachen. Zusammen mit dem im XENAX® Servocontroller enthaltenen Forceteq® basic Technologie können komplette Kraft/ Wegdiagramme aufgezeichnet werden – ein zusätzlicher Drehmomentsensor ist nicht notwendig.

Spezifische Vorteile, USP's

• Ultrakompakte Abmessungen
• Übergrosse durchgehende Hohlwelle
• Hohes Drehmoment - kein Getriebe
• Integriertes Absolutgebersystem
• Einkabel-Anschluss
