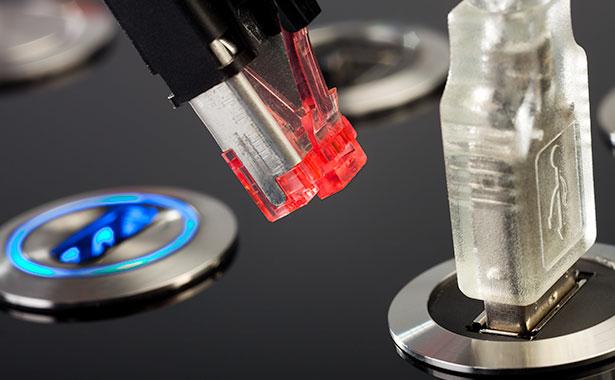

Panel mount jacks

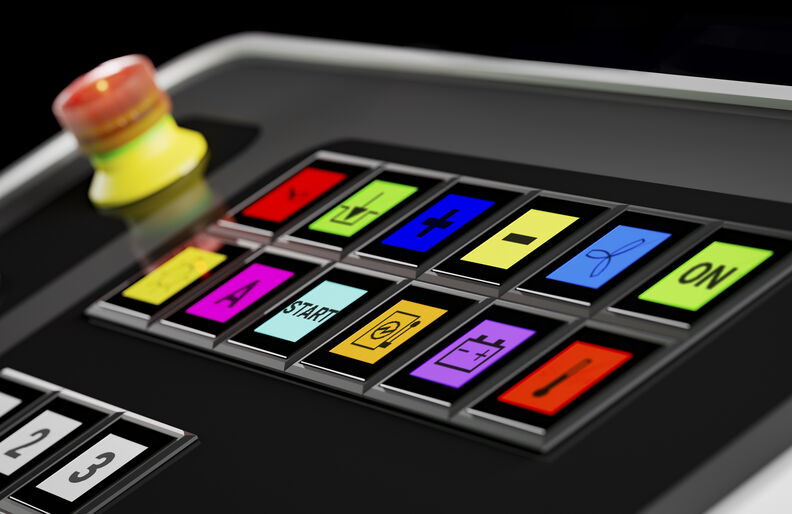

Der Flexitast ist eine innovative Drucktaste mit integriertem Display, die für dynamische Steuerungs- und Anzeigeanforderungen entwickelt wurde. Die Lösung kombiniert eine physische Taste mit einem 72 x 72 Pixel ZBD-Display, das eine flexible Darstellung von Symbolen und Texten ermöglicht, die in Echtzeit aktualisiert werden können.

Herzstück des Flexitast ist ein speziell entwickeltes 72 x 72 Pixel ZBD-Display. Exklusiv für Schlegel produziert, bietet es beste Bildqualität und behält den Bildschirminhalt auch ohne Energieversorgung bei. Das Display ist mit 26,5 x 26,5 mm großzügig dimensioniert und auch aus der Entfernung gut lesbar.

Die RGB-Hintergrundbeleuchtung mit einer flexiblen Farbauswahl ermöglicht es, den Flexitast an unterschiedliche Betriebszustände oder Designanforderungen anzupassen. So können Symbole und Texte bei Bedarf farblich hervorgehoben werden – ideal für komplexe Steuerungssysteme, bei denen eine schnelle visuelle Unterscheidung von Zuständen wichtig ist.

Dank der robusten Bauweise und der schützenden Glasscheibe bleibt der Flexitast über lange Zeit hinweg funktionsfähig und zuverlässig, selbst unter schwierigen Einsatzbedingungen. Ein Einbrennen des Displays, wie es bei anderen Technologien vorkommen kann, ist ausgeschlossen.

Der Flexitast ist als Einzeltaste einsetzbar, seine volle Leistungsfähigkeit zeigt sich allerdings in der Verbundlösung, bei der bis zu 128 Flexitasten miteinander kombiniert werden können.

Der Flexitast ist dank seiner robusten Bauweise auch für raue Arbeitsumgebungen geeignet. Er verfügt über die Schutzart IP65 und ist für eine Lebensdauer von 1 Million Schaltspiele ausgelegt. Die Betriebstemperatur reicht von -10 °C bis 50 °C. Der Betätigungsweg beim Flexitast beträgt 3 mm und das Kontaktelement ist taktil mit 2 Schließern. Der Flexitast wird mit einer Betriebsspannung von 24 V versorgt.

Ungeschützte Schnittstellen in Maschinen, wie USB-Ports und Ethernet-Schnittstellen, können zum Einfallstor für Schadsoftware oder Datenmanipulationen werden. Um dies zu verhindern, wurde 2BSecure entwickelt. Mit dem System werden die Schnittstellen standardmäßig deaktiviert, der Zugang wird auf autorisierte Personen beschränkt. Eine manuelle Freischaltung per Schlüsselschalter oder RFID sorgt dafür, dass nur Berechtigte die Schnittstellen aktivieren können und damit eine Datenübertragung möglich ist. Die Beschränkung auf autorisierte Personen schützt aber nicht nur die Maschinensteuerung, sondern auch sensible Daten innerhalb des gesamten Netzwerks.

2BSecure wurde als kompakte Blackbox-Lösung entwickelt, die zwischen der Schnittstelle gut geschützt im Inneren der Maschine und dem Endgerät installiert wird. Der Anschluss erfolgt über eine Klemmleiste mit der für die gängigen Endsysteme typischen Nennspannung von 24 V. Die Schnittstellen bedienen die typischen Anforderungen für USB-A-, USB-C und Ethernet. Die Dimensionen der Blackbox sind mit 50 x 60 x 17 mm sehr kompakt.

2BSecure lässt sich ohne großen Aufwand in vorhandene Maschinen- und IT-Infrastrukturen einbinden. Die Steuerung der Blackbox erfolgt durch das Endgerät selbst, was eine nahtlose und benutzerfreundliche Implementierung garantiert. 2BSecure kann auch an unterschiedliche Anforderungen und Anwendungsbereiche angepasst werden, sei es in der Fertigungsindustrie, im Energiesektor oder in kritischen Infrastrukturen.

Durch die Kontrolle offener Schnittstellen trägt 2BSecure dazu bei, die strengen Anforderungen der neuen EU-Maschinenverordnung 2027 sowie der NIS („Network and Information Security“) 2.0-Richtlinie der EU zu erfüllen. Diese verpflichten Unternehmen, die in der Produktion, im Energiebereich oder im Verkehrssektor tätig sind, nachzuweisen, dass ihre Maschinen und Netzwerke vor unbefugten Zugriffen geschützt sind.

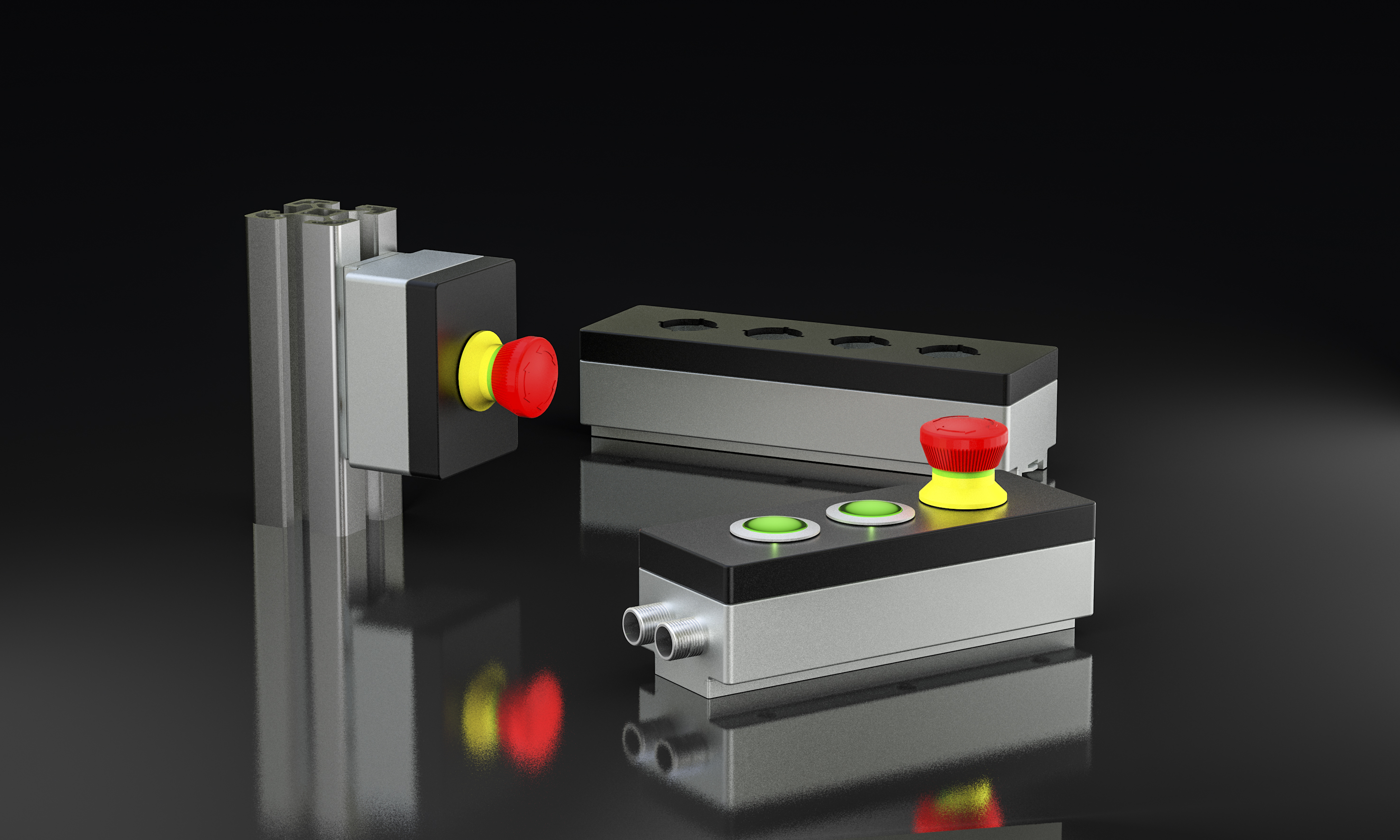

Flexibel, funktional und formschön – diese Eigenschaften kennzeichnen die Gehäusereihe proboxx der Georg Schlegel GmbH & Co. KG. Mit dieser Produktlinie ergänzt der Befehlsgerätespezialist sein Portfolio um eine edle und zugleich praktische Lösung.

Die proboxx überzeugt durch vielfältige Einsatzmöglichkeiten. Die Konzeption erlaubt eine einfache Integration in bestehende Strukturen. Sie ist sowohl mit konventioneller Verdrahtung (M12, M16-Kabelverschraubung) als auch mit modernen Bus-, Kommunikations- oder Funksystemen nutzbar. Aktuell sind Varianten mit IO-Link, AS-Interface und sWave-Funk-Schnittstelle verfügbar.

Das Gehäuse aus dem Kunststoff Polyamid zeichnet sich durch eine hohe Festigkeit aus. Mit dem neuentwickelten Befestigungsmechanismus lässt es sich auf vollflächigem Unterbau, an der Wand oder auf Profilschienen montieren. Dazu muss das Gehäuse nicht geöffnet werden, auch im Wartungsfall kann es werkzeuglos und schnell ausgetauscht werden. Eine asymmetrische Platzierung ist durch den Befestigungsmechanismus ebenso möglich wie der Einsatz an Zuhaltungen.

Ein besonderes Augenmerk galt dem Design der proboxx. Dabei wurde Wert auf Ästhetik und Sicherheit gelegt: Die Verschraubung wurde bewusst auf der Unterseite platziert, damit das Erscheinungsbild nicht durch freiliegende Schrauben gestört wird. Dies verhindert zudem ein unbefugtes Öffnen ohne Demontage. Die Zwei-Farben-Optik unterstreicht den hochwertigen Eindruck und kann individuell angepasst werden.

Die proboxx ist für bis zu vier Befehlsstellen konzipiert und sowohl als Leergehäuse als auch vorbestückt erhältlich. Über den Online-Konfigurator kann der Kunde das passende Gehäuse selbst zusammenstellen oder aus Standardvarianten wählen.

Spezifikationen

· Innovativer Befestigungsmechanismus für schnelle, bequeme Montage

· Direkte Integration in IO-Link- und AS-Interface-Systeme

· Asymmetrische Befestigung für Zuhaltungen

· Optionale Beschriftung möglich

· Plug & Work: M12-Anschluss, kein Verdrahten nötig

· Bis zu 4 Befehlsstellen

· Verschiedene Anschlüsse: M12, M16-Kabelverschraubung, Funk

· Vorbestückt oder Leergehäuse erhältlich

· Modernes, hochwertiges Design

· Robustes Kunststoffgehäuse (Polyamid)

· Schutzart IP65

· Bestückbar mit SHORTRON oder RONTRON Befehlsgeräten

· Individuelle Farbgestaltung

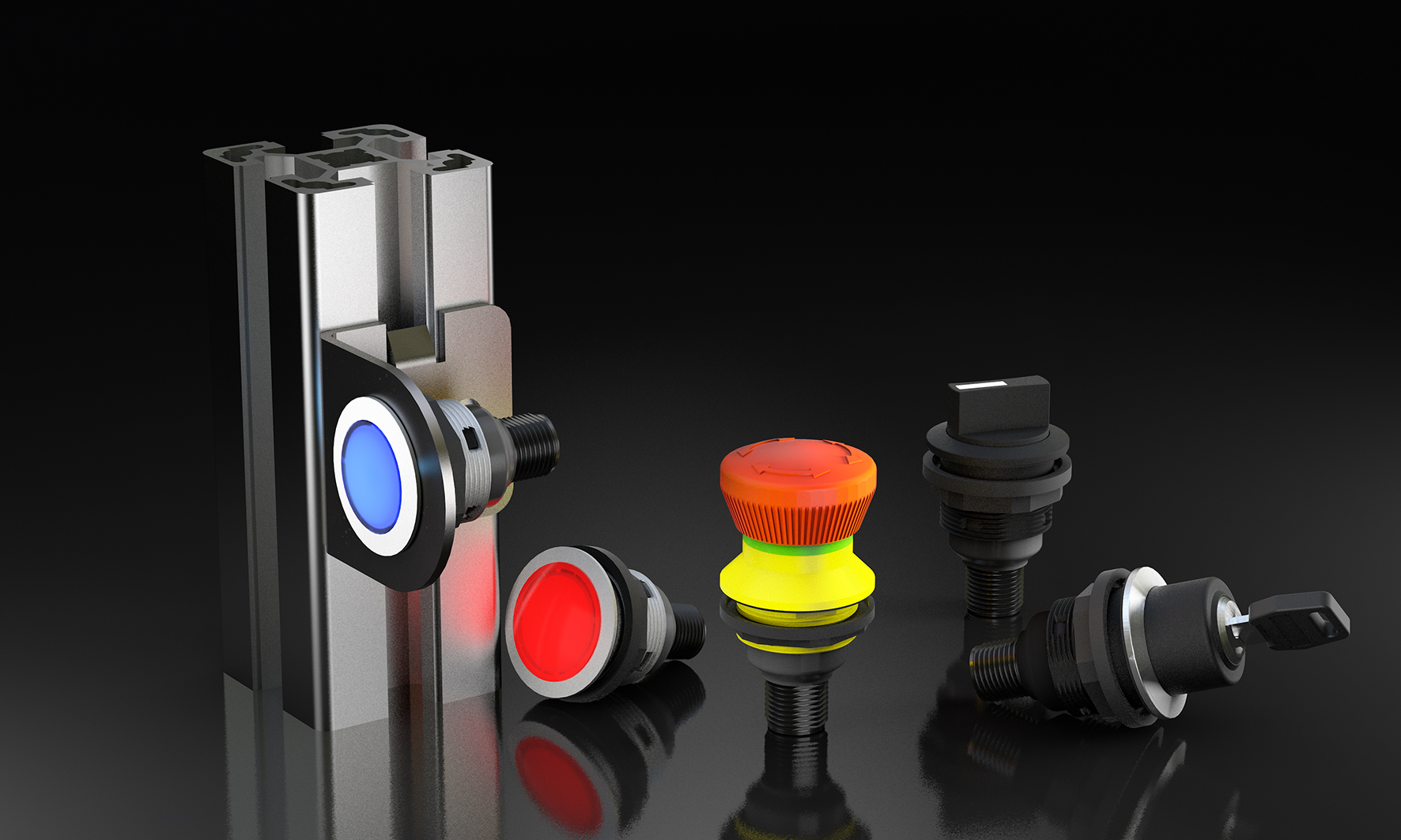

Die Georg Schlegel GmbH & Co. KG erweitert ihre SHORTRON-Familie um eine Variante mit einem direkt am Betätiger angebrachtem M12-Anschluss. SHORTRON Connect erfüllt damit die wachsende Nachfrage nach kompakten, industrietauglichen M12-Lösungen.

Schnell und einfach

Bei der Projektplanung zählen neben Kosten auch Zeit und Sicherheit. SHORTRON Connect ermöglicht eine einfache, schnelle und fehlerfreie Montage, da die M12-Verschlusstechnik eine Verpolung ausschließt – ganz nach dem Plug&Work-Prinzip: Einstecken und loslegen. Ein zusätzliches Kontaktelement ist nicht nötig, es ist bereits im Schalter integriert.

Rundum geschützt

Ein separates Gehäuse entfällt, da die Schutzarten IP65/IP67 sowohl von vorne als auch rückseitig Schutz gegen Wasser und Staub bieten. So werden Kosten und Platz gespart – besonders mit den ergonomischen Befestigungswinkeln für 40-mm-Profilschienen. Mit 90°-Winkeln für senkrechte und 135°-Winkeln für horizontale Montage lassen sich Betätiger flexibel platzieren oder bestehende Bedienplätze erweitern. Zu diesem Zweck gibt es die Montagewinkel in drei verschiedenen Ausführungen mit jeweils 1, 2 oder 3 Einbauöffnungen.

Klein mit Design

Mit einer Einbautiefe von nur 33,7 mm (Not-Halt 26,7 mm) bleibt SHORTRON Connect äußerst kompakt und eignet sich ideal für Maschinen, Panels und Bedieneinheiten, die wenig Platz zur Verfügung haben. Das bekannte flache Design bleibt erhalten. Frontrahmen sind wahlweise in Silber, Schwarz oder Edelstahl-Ausführung erhältlich.

Leistungsstark und variabel

Das Programm umfasst eine Meldeleuchte, Drucktaster, Leuchtringtaster, Wahl- und Schlüsselschalter sowie einen Not-Halt.

Für beleuchtete Geräte sind verschiedenfarbige Tasterkappen oder Bezeichnungsschilder verfügbar, die auch im eingebauten Zustand gewechselt werden können. Die Schalter mit 4-poligem M12-Anschluss bieten Varianten als Schließer, Öffner/Schließer oder Doppelschließer.

Der Not-Halt ist als Doppelöffner (4- oder 5-polig mit AIDA-Belegung) oder als Doppelöffner mit Schließer (5-polig) erhältlich. Alle M12-Anschlüsse sind A-kodiert. Die Wahl- und Schlüsselschalter gibt es mit 2 oder 3 Schaltpositionen, rastend oder tastend. Die elektrischen Kennwerte: Ue bis 35 V, le 2–4 A je nach Ausführung.
