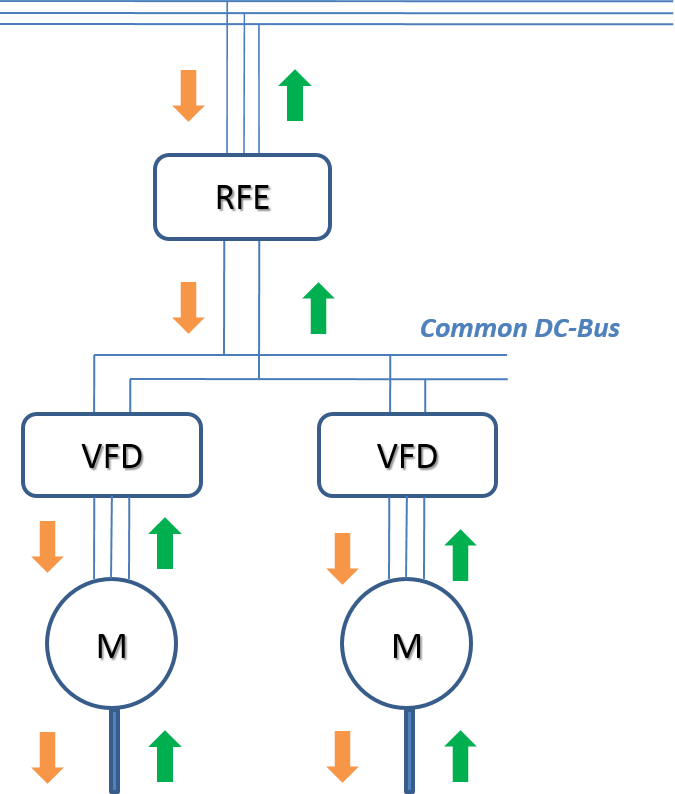

Die universelle Ein- und Rückspeiseeinheiten RFE ermöglicht die Versorgung eines oder mehrerer beliebiger Standard 6-Puls Frequenzumrichter. Das RFE ermöglicht hierbei die Nutzung der Bremsenergie und ermöglicht somit einen 4-Quadranten Betrieb.

Im Gegensatz zum Bremswiderstand wird die Energie beim Einsatz eines REVCON Front Ends weiter genutzt und nicht in Wärmeenergie umgewandelt. Die Energie wird durch ein einzigartiges Wechselrichtungsverfahren dem speisenden Netz zugeführt. Der kontinuierlich einsetzende Rückspeisevorgang sorgt für eine im Verhältnis zum Bremschopper nur minimal variierende Zwischenkreisspannung.

Typische Anwendungsfälle sind Motorenprüfständen, Wasserkraftanlagen, Fahrtreppen, abwärts laufende Förderbänder, Krananlagen uvm.
Applikationen mit mehr als einem Frequenzumrichter im DC Verbund, profitieren zudem von dem geringen Verdrahtungsaufwand, denn es ist nur eine AC Versorgung notwendig. Zudem ist eine Verdrosselung der einzelnen Frequenzumrichter nicht notwendig.

Aufgrund des einzigartigen, patentierten Schaltkonzeptes ergibt sich eine sehr lange Lebenserwartung und zudem eine sehr geringe Verlustleistung, wodurch eine sehr kompakte Baugröße möglich wird. Eine Inbetriebnahme ist nicht notwendig, denn eine Programmierung oder Parametrierung ist nicht erforderlich. Plug & Play! Dieses patentierte Schaltkonzept ermöglicht einen Wirkungsgrad von >99% und verursacht somit 75% weniger Verluste als eine vergleichbare Lösung basierend auf Aktive Front End - AFE- Technologie.

Grundsätzlich bieten wir unsere Front Ends für alle üblichen Niederspannungsnetze und für jeden Leistungsbereich an. Wir freuen uns auf Ihren Besuch!

Das aktive REVCON Harmonic Filter – RHF-Active - ist ein hocheffizientes Oberschwingungsfilter zur Vermeidung von Netzrückwirkungen beim Einsatz von jeglichen nicht linearen Verbrauchern, wie beispielsweise ein Standard 6-Puls Frequenzumrichter. Das RHF-Active basiert teilweise auf der hocheffizienten 3-level IGBT Topologie. Das Herzstück unseres kleinsten Filters bildet jedoch ein SiC-MOSFET. Diese einzigartige Technologie bietet eine extrem geringe Verlustleistung, wodurch das RHF-Active 15 das weltweit kompakteste aktive Filter ist.

Netzrückwirkungen entstehen, wenn ein elektrischer Verbraucher Einfluss auf die Stabilität des Stromversorgungsnetzes nimmt. B6-Gleichrichter, wie man sie beispielsweise im Eingang von Frequenzumrichtern findet, verursachen aufgrund ihrer nichtlinearen Last eine Verzerrung der Netzspannung in Form von Oberschwingungen. Der THDi bewertet diese Oberschwingungen für Frequenzen typischerweise bis zur 50. Harmonischen. Für ein 50Hz Netzwerk ist somit der Bereich zwischen 100Hz und 2,5kHz berücksichtigt.

Die Auswirkungen von Oberschwingungen auf die Betriebsmittel sind vielfältig. Typische Symptome einer zu starken Oberschwingungsbelastung sind überlastete Transformatoren und überhitzte Kompensationsanlagen. Aber auch die Lebenserwartung von vielen Verbrauchern und mechanischen Komponenten wird durch eine mit Oberwellen behaftete Netzspannung stark herabgesetzt.

Das aktive Oberschwingungsfilter RHF-Active reduziert die Netzrückwirkungen von nichtlinearen Lasten oder Quellen auf typischerweise deutlich unter 5% (Performance skalierbar), womit die Einhaltung gängiger Normen, wie beispielsweise der IEEE 519-2014 gewährleistet ist. Aufgrund der hohen Schaltfrequenz, ist das aktive Oberschwingungsfilter besonders effizient beim Eliminieren von Oberschwingungen höherer Ordnung. Die einzigartige Hardware sorgt dabei für geringe Verluste.

Das RHF-Active ist grundsätzlich für 3 Phasen 4 Leiter und 3 Phasen 3 Leiter Systeme 380-415V geeignet (weitere Spannungsebenen folgen 2020). Aufgrund der nicht limitierten Parallelschaltbarkeit des RHF-Active können wir jeden Leistungsbereich abdecken. Wir freuen uns auf Ihren Besuch!

Die REVCON Tiefsetzsteller (RSD) und Hochsetzsteller (RSU) arbeiten wie eine Stromquelle mit DC-Transformator: Aus einer hohen/niedrigen DC-Spannung erzeugen sie eine niedrigere/höhere Ausgangsgleichspannung. Die Gleichstromsteller RSU und RSD sind mit stromgeführter oder spannungsgeführter Regelung verfügbar. Grundsätzlich ist auch die AC-Einspeisung möglich.

Die REVCON Gleichstromsteller basieren auf einem sehr flexiblen Konzept. Daher sind die Spannungsvariablen innerhalb der Niederspannung frei wählbar. Die Stromstärken sind verfügbar von 15A – 500A.

Wir freuen uns auf Ihren Besuch!

Das Revcon Harmonic Filter - RHF ist ein hocheffizientes zweistufiges Oberschwingungsfilter zur Vermeidung von Netzrückwirkungen beim Einsatz von nicht-linearen Verbrauchern, wie beispielsweise Standard 6-Pulse Frequenzumrichter.

Netzrückwirkungen entstehen, wenn ein elektrischer Verbraucher Einfluss auf die Stabilität des Stromversorgungsnetzes nimmt. B6-Gleichrichter, wie man sie beispielsweise im Eingang von Frequenzumrichtern findet, verursachen aufgrund ihrer nichtlinearen Last eine Verzerrung der Netzspannung in Form von Oberschwingungen. Der THDi bewertet diese Oberschwingungen für Frequenzen typischerweise bis zur 50. Harmonischen. Für ein 50Hz Netzwerk ist somit der Bereich zwischen 100Hz und 2,5kHz berücksichtigt.

Die Auswirkungen von Oberschwingungen auf die Betriebsmittel sind vielfältig. Typische Symptome einer zu starken Oberschwingungsbelastung sind überlastete Transformatoren und überhitzte Kompensationsanlagen. Aber auch die Lebenserwartung von vielen Verbrauchern und mechanischen Komponenten wird durch eine mit Oberwellen behaftete Netzspannung stark herabgesetzt.

Das Oberschwingungsfilter RHF reduziert die Netzrückwirkungen von nichtlinearen Lasten oder Quellen auf deutlich unter 5% (alternativ 10%) auch unter realistischen Einsatzbedingungen, womit die Einhaltung gängiger Normen, wie beispielsweise die IEEE 519-2014 gewährleistet ist. Das Filter ist nicht wie sonst üblich auf die 5. Oberschwingung ausgelegt, sondern dämpft aufgrund seiner einzigartigen Schaltung alle Oberschwingungen bis zur ~60. Zusätzlich erreicht dieses Schaltprinzip einen Wirkungsgrad von bis 99,5% und verursacht daher bis zu 75% weniger Verlustleistung als vergleichbare Lösungen!

Grundsätzlich bieten wir unsere Oberschwingungsfilter für alle üblichen Niederspannungsnetze und für jeden Leistungsbereich an. Wir freuen uns auf Ihren Besuch!

Die universelle Ein- und Rückspeiseeinheiten RFE ermöglicht die Versorgung eines oder mehrerer beliebiger Standard 6-Puls Frequenzumrichter. Das RFE ermöglicht hierbei die Nutzung der Bremsenergie und ermöglicht somit einen 4-Quadranten Betrieb.

Im Gegensatz zum Bremswiderstand wird die Energie beim Einsatz eines REVCON Front Ends weiter genutzt und nicht in Wärmeenergie umgewandelt. Die Energie wird durch ein einzigartiges Wechselrichtungsverfahren dem speisenden Netz zugeführt. Der kontinuierlich einsetzende Rückspeisevorgang sorgt für eine im Verhältnis zum Bremschopper nur minimal variierende Zwischenkreisspannung.

Typische Anwendungsfälle sind Motorenprüfständen, Wasserkraftanlagen, Fahrtreppen, abwärts laufende Förderbänder, Krananlagen uvm.
Applikationen mit mehr als einem Frequenzumrichter im DC Verbund, profitieren zudem von dem geringen Verdrahtungsaufwand, denn es ist nur eine AC Versorgung notwendig. Zudem ist eine Verdrosselung der einzelnen Frequenzumrichter nicht notwendig.

Aufgrund des einzigartigen, patentierten Schaltkonzeptes ergibt sich eine sehr lange Lebenserwartung und zudem eine sehr geringe Verlustleistung, wodurch eine sehr kompakte Baugröße möglich wird. Eine Inbetriebnahme ist nicht notwendig, denn eine Programmierung oder Parametrierung ist nicht erforderlich. Plug & Play! Dieses patentierte Schaltkonzept ermöglicht einen Wirkungsgrad von >99% und verursacht somit 75% weniger Verluste als eine vergleichbare Lösung basierend auf Aktive Front End - AFE- Technologie.

Grundsätzlich bieten wir unsere Front Ends für alle üblichen Niederspannungsnetze und für jeden Leistungsbereich an. Wir freuen uns auf Ihren Besuch!

Das aktive REVCON Harmonic Filter – RHF-Active - ist ein hocheffizientes Oberschwingungsfilter zur Vermeidung von Netzrückwirkungen beim Einsatz von jeglichen nicht linearen Verbrauchern, wie beispielsweise ein Standard 6-Puls Frequenzumrichter. Das RHF-Active basiert teilweise auf der hocheffizienten 3-level IGBT Topologie. Das Herzstück unseres kleinsten Filters bildet jedoch ein SiC-MOSFET. Diese einzigartige Technologie bietet eine extrem geringe Verlustleistung, wodurch das RHF-Active 15 das weltweit kompakteste aktive Filter ist.

Netzrückwirkungen entstehen, wenn ein elektrischer Verbraucher Einfluss auf die Stabilität des Stromversorgungsnetzes nimmt. B6-Gleichrichter, wie man sie beispielsweise im Eingang von Frequenzumrichtern findet, verursachen aufgrund ihrer nichtlinearen Last eine Verzerrung der Netzspannung in Form von Oberschwingungen. Der THDi bewertet diese Oberschwingungen für Frequenzen typischerweise bis zur 50. Harmonischen. Für ein 50Hz Netzwerk ist somit der Bereich zwischen 100Hz und 2,5kHz berücksichtigt.

Die Auswirkungen von Oberschwingungen auf die Betriebsmittel sind vielfältig. Typische Symptome einer zu starken Oberschwingungsbelastung sind überlastete Transformatoren und überhitzte Kompensationsanlagen. Aber auch die Lebenserwartung von vielen Verbrauchern und mechanischen Komponenten wird durch eine mit Oberwellen behaftete Netzspannung stark herabgesetzt.

Das aktive Oberschwingungsfilter RHF-Active reduziert die Netzrückwirkungen von nichtlinearen Lasten oder Quellen auf typischerweise deutlich unter 5% (Performance skalierbar), womit die Einhaltung gängiger Normen, wie beispielsweise der IEEE 519-2014 gewährleistet ist. Aufgrund der hohen Schaltfrequenz, ist das aktive Oberschwingungsfilter besonders effizient beim Eliminieren von Oberschwingungen höherer Ordnung. Die einzigartige Hardware sorgt dabei für geringe Verluste.

Das RHF-Active ist grundsätzlich für 3 Phasen 4 Leiter und 3 Phasen 3 Leiter Systeme 380-415V geeignet (weitere Spannungsebenen folgen 2020). Aufgrund der nicht limitierten Parallelschaltbarkeit des RHF-Active können wir jeden Leistungsbereich abdecken. Wir freuen uns auf Ihren Besuch!

Die REVCON Tiefsetzsteller (RSD) und Hochsetzsteller (RSU) arbeiten wie eine Stromquelle mit DC-Transformator: Aus einer hohen/niedrigen DC-Spannung erzeugen sie eine niedrigere/höhere Ausgangsgleichspannung. Die Gleichstromsteller RSU und RSD sind mit stromgeführter oder spannungsgeführter Regelung verfügbar. Grundsätzlich ist auch die AC-Einspeisung möglich.

Die REVCON Gleichstromsteller basieren auf einem sehr flexiblen Konzept. Daher sind die Spannungsvariablen innerhalb der Niederspannung frei wählbar. Die Stromstärken sind verfügbar von 15A – 500A.

Wir freuen uns auf Ihren Besuch!
