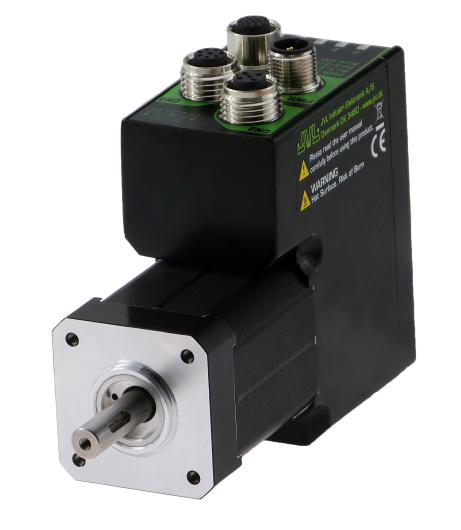

JVL A/S, einer der weltweit führenden Anbieter von integrierten Servo- und Schrittmotoren, stellt einen neuen kompakten und schlanken Schrittmotor vor. Die neuen ServoStep-Schrittmotoren der Serie MIS171 bis MIS176 verfügen über einen NEMA17 42x42mm Flansch und verfügen über einen Controller mit 6 verschiedenen Industrial Ethernet-Protokollen, Absolut-Multiturn-Encoder, Closed-Loop- und M12-Steckverbinder. Diese neue Motorenfamilie basiert auf der neuesten Mikroprozessor- und Kühltechnologie und ist eine Weiterentwicklung im Vergleich zu früheren Designs. Die gesamte notwendige Elektronik in einem Stepper-System ist im Motor selbst integriert und ähnelt dem Konzept anderer JVL-Motoren. Dies macht es sehr einfach, sie in allen Arten von Motion Control-Stepper- oder Servomotor-Anwendungen einzusetzen.

Hauptmerkmale:

• Sehr hohes Motordrehmoment +40%
• Industrial Ethernet - 6 Protokolle
• Echter Closed-Loop Betrieb
• Absolute Multiturn Encoder
• Safe Torque Off (STO) Eingang
• Hohe Auflösung von 409600 Cnt/Rev.
• Doppelwelle
• Drehzahl 0-3000 in 0.01RPM Schritten
• Elektromechanische Haltebremse
• Großen Versorgungsspannungsbereich 7-72VDC
• Schutzart bis IP65
• M12 Steckverbinder
• Konfigurierbare Steckerabgänge

 Die integrierten ServoStep Motoren in Nema17 Flansch Maß verfügen über eine RS485, sowie zusätzlich optional über CANopen oder eine industrial Ethernet Schnittstelle genauso wie einen in Ablaufsprache programmierbaren Motion Controller. Alles was hierzu benötigt wird ist im Motorgehäuse integriert. JVL hat bei dieser Entwicklung die neuesten Technologien eingesetzt. Dies ermöglicht z.B. die hohe Mikroschritt-Auflösung von 409600 Schritte/Umdrehung. Daraus resultiert eine unübertroffene Laufruhe und geringe Geräuschentwicklung. Bei den M12 Steckerabgängen hat der Kunde erstmalig die Wahl, ob er sie radial oder axial abgehend in seiner Applikation verwenden möchte. Die MIS17 ServoStep Motoren sind in 3 unterschiedlichen Größen erhältlich

• MIS171 mit 0,15 Nm, Länge 70,5 mm. 5mm Welle
• MIS173 mit 0,26 Nm, Länge 83,5 mm. 5 or 6,35mm Welle
• MIS176 mit 0,80 Nm, Länge 104,3 mm. 8 mm Welle

  Die ServoStep Motoren können als „stand alone“ oder über eine Steuerung betrieben werden. 8 E/A’s können individuell als digitale Ein/-Ausgänge oder Analogeingänge parametriert werden. Standardmäßig besteht die Möglichkeit über z.B. Modbus RTU oder CANopen mit übergeordneten Systemen zu kommunizieren. Das ebenso unterstützte JVL MAC Protokoll ermöglicht den einfachen Aufbau eines RS485 Netzwerkes mit bis zu 254 anderen JVL integrierten Motoren. Zeitgemäß bieten die MIS17 alle gängigen industrial Ethernet wie Profinet, EtherCAT, Powerlink, EtherNet/IP, Modbus TCP und SERCOS III als Schnittstelle an und ist somit Ready für Industry 4.0 und IIoT!

• Variabelster Motor am Markt unter Verwendung der neuesten und besten Technologien
• Sehr hohe Auflösung von bis zu 409600 Schritte/ Umdrehung
• Geschwindigkeitsauflösung 0,01 1/min
• Eingebaute SPS mit 8 E/A als digital E oder A 24V oder 0-5V (12bit) Analogeingang
• RS485 mit bis zu 921 kbit und Modbus RTU
• Optional RS422 und RS485 für den Anschluss externer Geräte wie HMI, SPS oder Encoder
• Punkt-zu-Punkt Mehrachsapplikationen mit bis zu 254 JVL Motoren am RS485 Bus
• CANbus mit CANopen DSP402 und DS301
• Profinet, EtherCAT, Powerlink, EtherNet/IP, Modbus TCP und SERCOS III
• Puls-/Richtungssignal Betriebsmodus mit elektronischem Getriebe
• Hochgeschwindigkeits- Positionserfassung im Interrupt
• Versorgungsspannung von 7-72VDC bringt hohes Drehmoment bei großer Geschwindigkeit
• Motorstrom 0-4 A RMS, 5,6 A Spitze
• Getrennte Einspeisung von Leistungs- und Steuerspannung für Not-Aus Situationen
• ActiveX/ OCX Treiber genauso verfügbar wie das JVL MacTalk Protokoll
• Extrem Leistungsfähige grafische Programmierumgebung mit u.a. Rechen- und Speicherfunktionen
• M12 Steckverbinder in IP67
• Optional mit Doppelwelle und Single oder Multiturn Encoder
• Echter Closed-Loop

 Die integrierten ServoStep Schrittmotoren der MIS17 Serie sind auch mit Bluetooth, ZigBee der WLAN zur drahtlosen Einbindung in Ihr System erhältlich. Die hier verwendete Elektronik ist auch einzeln als SMC66 erhältlich.
