Servicetechniker können mit der Cabinet AR App einzelne Schaltschrank-Komponenten scannen und erhalten umgehend Informationen zum Bauteil sowie dessen Position in den elektrischen Plänen.

Die modular aufgebaute WSCAD Software unterstützt das Engineering mit vielen Funktionen für eine normgerechte Dokumentation. Moderne 3D-Technik und Augmented Reality (kurz: AR) ermöglicht das interaktive Arbeiten im Schaltschrankbau, der Installationstechnik und der Gebäudeautomation.

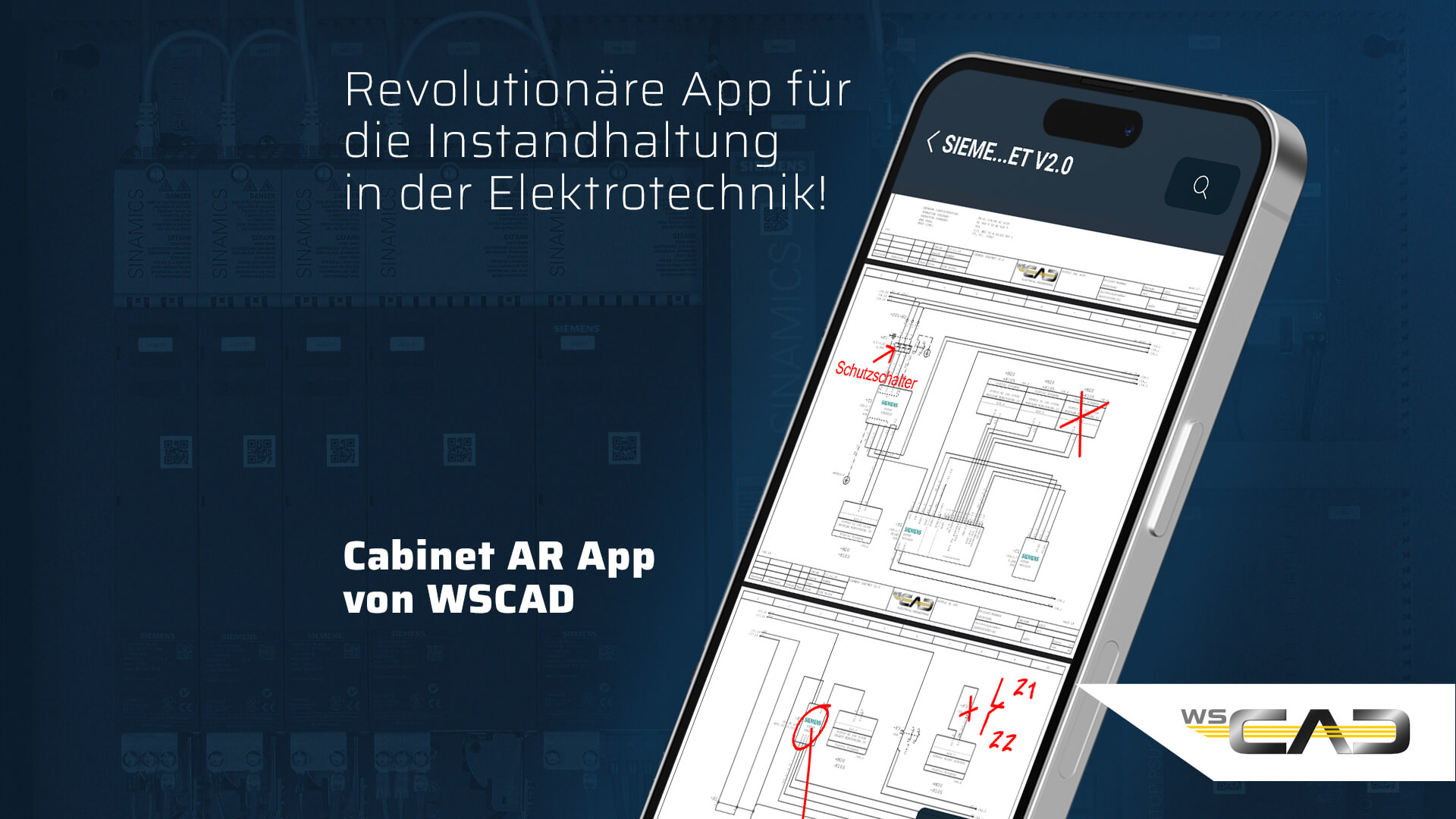

Mit der WSCAD Cabinet AR App können Sie mit Hilfe Ihres Smartphones oder Tablets Informationen zu den Plänen und Bauteilen eines Schaltschranks abrufen. Die Dokumentation steht vollständig und normgerecht in Form intelligenter PDFs mit Querverweisen zur Verfügung. Ein speziellen Viewer ist nicht erforderlich. Der Techniker vor Ort kann mit der App in der PDF-Datei sofort vom Schaltschrank in andere Pläne wechseln.

Mit der Kamera Ihres Mobile Device scannen Sie die WSCAD QR-Codes, die auf den Bauteilen angebracht sind. Die WSCAD Cabinet AR App erkennt das anvisierte Bauteil, zeigt dieses im Schaltplan an und blendet alle technischen Daten und Kommentare ein. Instandhalter haben alle Informationen sofort verfügbar, ohne lange in der Dokumentation suchen zu müssen. Über die Etiketten-Funktion der WSCAD Software können Sie diese QR-Codes schnell und einfach erzeugen.

Der Techniker vor Ort kann mit der App sofort Änderungen und Anmerkungen im PDF vermerken (Redlining). Diese Korrektur-Notizen werden dem Plan hinzugefügt und stehen nach dem Export in den Cloud-Speicher allen Beteiligten zur weiteren Bearbeitung in der WSCAD Software zur Verfügung.

Zusätzlich können Sie in der Verdrahtungsliste des Schaltschranks Verbindungen (Drähte) kennzeichnen, die Sie im Schaltschrank bereits verdrahtet haben. So erhält man eine saubere Übersicht über noch fehlende Verbindungen.

Funktionen der Cabinet AR App im Überblick:

• Informationen der Bauteile anzeigen
  (Referenzkennzeichen, Funktionstext, Artikelnummer, Hersteller)
• Interaktive 3D-Modelle der Bauteile
• Datenblatt aufrufen
• Schaltpläne anzeigen
• Änderungen und Kommentare hinzufügen (mittels Redlining-Zeichenfunktion) und allen Beteiligten zur Verfügung stellen
• Verdrahtungsinformationen des Schaltschranks aufrufen
  (Ziel 1, Ziel 2, Potential, Draht-Querschnitt, Draht-Farbcode)
• Bereits verdrahtete Verbindungen markieren
• Änderungen in die Cloud zurückspeichern zur Weiterbearbeitung

Die WSCAD Cabinet AR App ist kompatibel mit der WSCAD ELECTRIX. Sie kann kostenlos für Smartphone und Tablet aus dem Apple App Store* (iOS-Betriebssystem) und aus Google Play* (Android-Betriebssystem) geladen werden.

* Diese Marken gehören Dritten, die keinerlei Verbindung zu WSCAD GmbH haben.
