Mehr Leistung für Ihre Anwendung mit der SXR-Motorfamilie

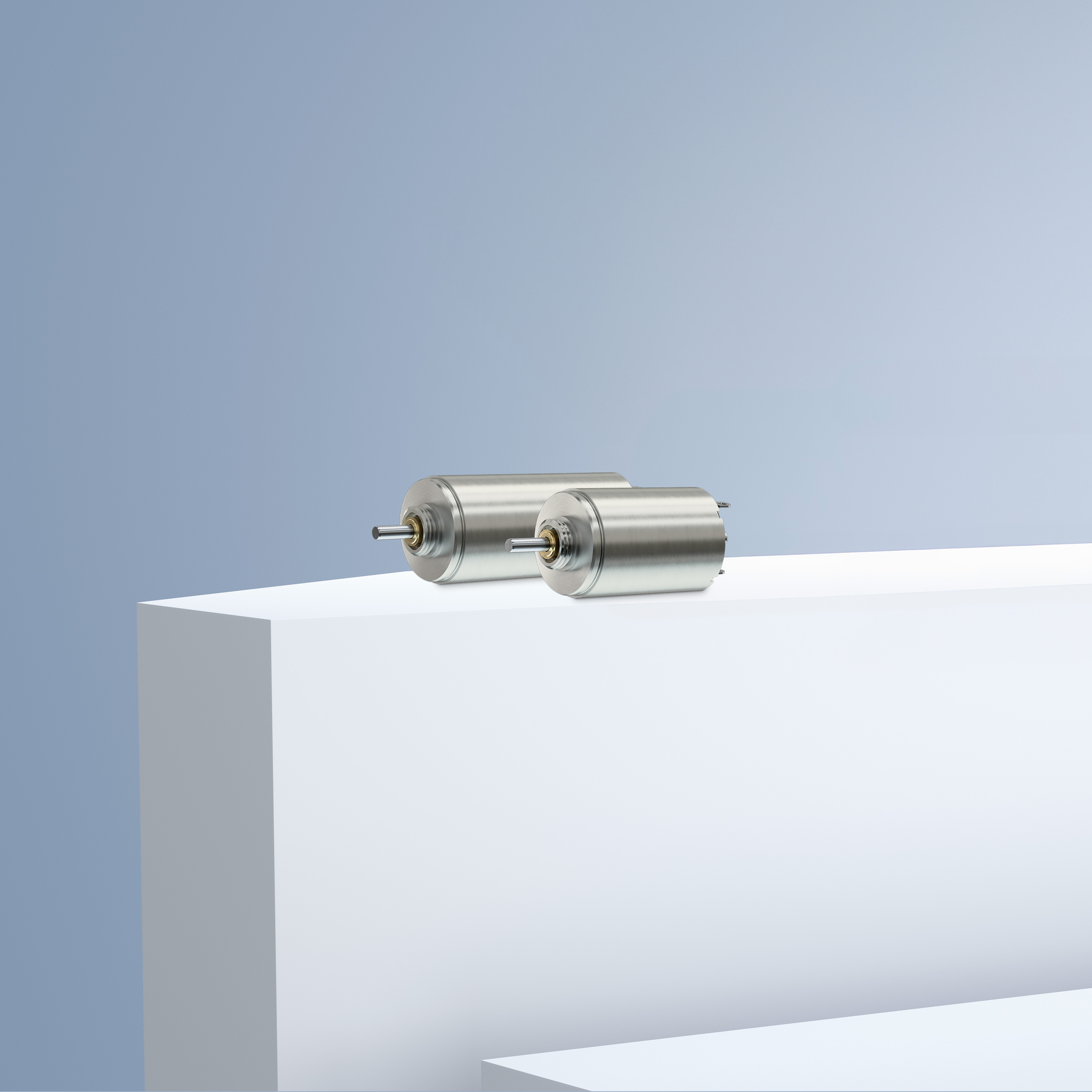

Gemacht für noch mehr Flexibilität und Anwendungsvielfalt: Die neuen DC-Motoren 1218 SXR und 1228 SXR. Diese Modelle erweitern das bewährte DC-Motorenportfolio von FAULHABER und setzen neue Maßstäbe in der Leistung und Vielseitigkeit von Kleinantrieben.

Die neuen SXR-Motoren zeichnen sich durch eine standardmäßig höhere Leistung und eine breitere Palette an Ausstattungsoptionen aus, um den Anforderungen moderner Antriebslösungen gerecht zu werden. Sie bieten flexible Spannungsvarianten von 3 V bis zu 18 V sowie verschiedene Lagerkonfigurationen. Darüber hinaus sind die Motoren individuell anpassbar – von der Front- und Rückwellenanpassung bis hin zu Optionen für Vakuum- und Temperaturumgebungen. Die optimierte Rotorwuchtung trägt zu einem ruhigeren Gleichlauf und zur Langlebigkeit der Motoren bei.

Herzstück der neuen SXR-Familie ist die innovative, hexagonal angelegte Wicklungstechnik mit hohem Kupferfüllfaktor sowie einem hohen Geradanteil. Diese Technologie ermöglicht eine deutlich gesteigerte Leistung und Effizienz im Vergleich zur Technik mit herkömmlichen Pincoils. Zusätzlich sorgt der Einsatz von Magneten mit höherer Güte für ein stärkeres Magnetfeld und trägt zu einer verbesserten Temperaturstabilität bei.

Kombinierbar und kompatibel für verschiedenste Anwendungen

Alle Komponenten der SXR-Serie sind RoHS-konform, und die elektrischen Anschlüsse bieten flexible Konfigurationsmöglichkeiten. Die Hauptmärkte für diese Produktreihe umfassen Hightech-Bereiche, die auf Qualität, Zuverlässigkeit und ein herausragendes Leistungs-/Volumenverhältnis angewiesen sind. Dazu gehören beispielsweise die Prothetik, chirurgische Instrumente, Messtechnik, Halbleiterverarbeitung und Automatisierungslösungen.

Die neuen SXR-Modelle sind kompatibel mit einer Vielzahl von FAULHABER-Produkten, wie den neuen FAULHABER-Planetengetrieben 14GPT. Sie bieten eine leistungsstarke, kompakte und durchmesserkonforme Lösung zu wettbewerbsfähigen Preisen – ideal für Anwendungen, die höchste Präzision und Zuverlässigkeit erfordern.

Neue Motoren, Getriebe und Encoder mit 16 mm Durchmesser

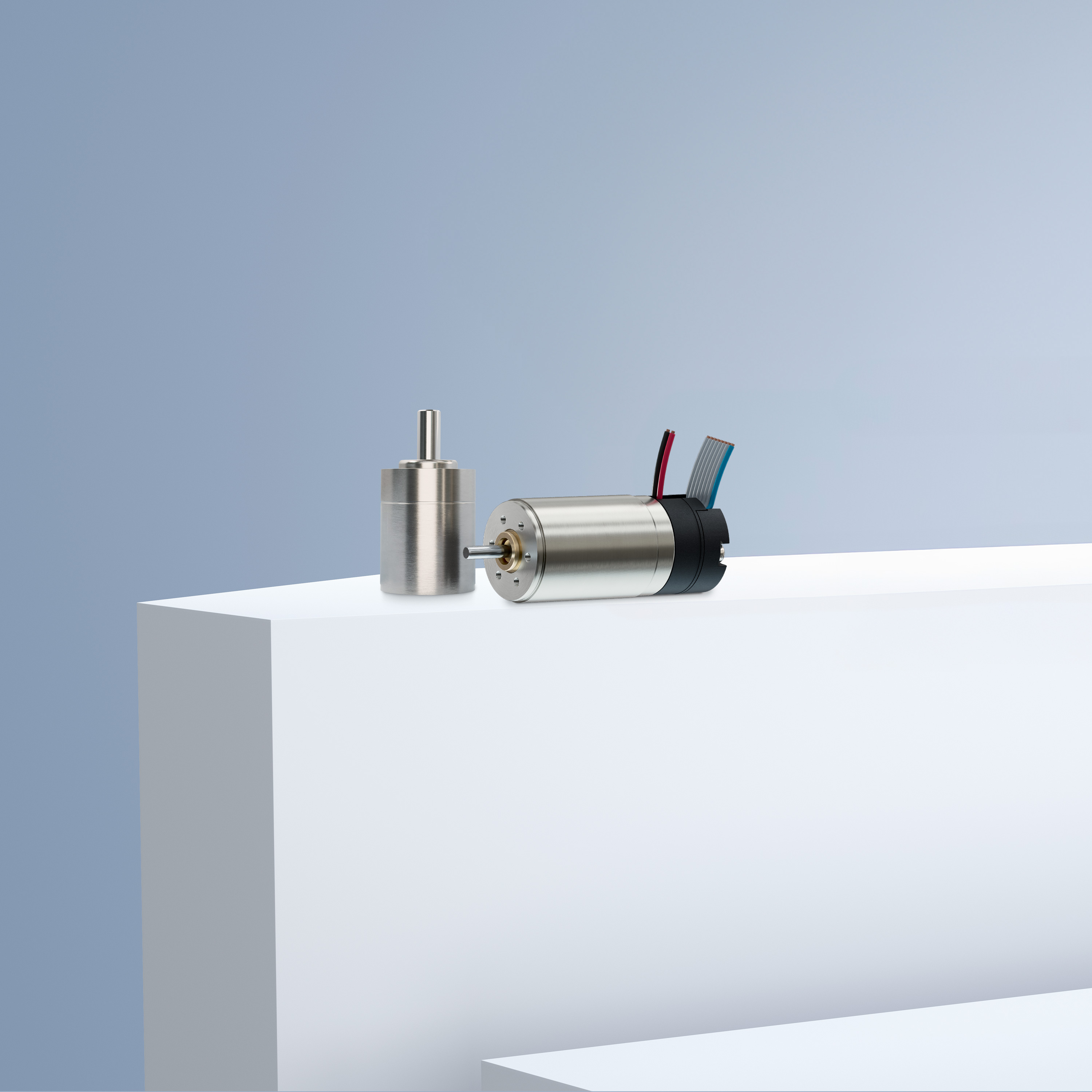

Neue Highlights für Komplettlösungen in der Antriebstechnik: Mit der neuen Größe der SXR-Motoren, dem leistungsstarken Motor der neuen GXR-Familie, dem hochpräzisen Encoder und dem passenden Getriebe präsentiert FAULHABER perfekt aufeinander abgestimmte Produkte aus einer Hand, alle durchmesserkonform mit Ø 16 mm. Diese Kombination ermöglicht höchste Effizienz, maximale Dynamik und absolute Präzision – ideal für Hightech-Branchen und anspruchsvolle Anwendungen in der Industrieautomation, Robotik und Medizintechnik.

Neu im Portfolio: DC-Motoren der GXR- und SXR-Familie

Der neue bürstenbehaftete Motor 1627 GXR mit Kupfer-Graphit-Kommutierung überzeugt mit hoher Leistung sowie einer breiten Auswahl an Ausstattungsoptionen, um den Anforderungen moderner Antriebslösungen gerecht zu werden. Er bietet flexible Spannungsvarianten von 4,5 V bis 24 V und verschiedene Lagerkonfigurationen. Zudem lässt sich der Motor individuell anpassen – von Modifikationen an Front- und Rückwellen bis hin zu Optionen für den Einsatz in Vakuum- oder Hochtemperaturumgebungen. Eine optimierte Rotorwuchtung sorgt für einen besonders ruhigen Lauf und trägt zur Langlebigkeit der Motoren bei. Die hexagonal angelegte Wicklung mit hohem Kupferfüllfaktor und einem optimierten Geradanteil sowie Magnete hoher Güte sorgen für Temperaturstabilität und bessere Gesamtperformance.

Über diese Eigenschaften verfügt auch die neue Größe der edelmetallkommutierten SXR-Familie – zu den bereits erhältlichen 1218 und 1228 SXR kommt jetzt noch die neue Version in der Größe 1627 SXR. Sie verfügt über ein herausragendes Leistungs-/Volumenverhältnis und eignet sich optimal für Anwendungen im Hightech-Bereich. Alle Komponenten der SXR- und GXR-Serie sind RoHS-konform und die elektrischen Anschlüsse bieten vielfältige Konfigurationsmöglichkeiten.

Einfach kombiniert werden können die GXR-Motoren sowie SXR-Motoren mit den Metall-Planetengetrieben der Familie GPT. Insbesondere das neu präsentierte, durchmesserkonforme 16GPT eignet sich ideal für anspruchsvolle Applikationen mit begrenztem Bauraum. Die optimierte Konstruktion erlaubt hohe Geschwindigkeiten, sodass der gesamte Drehzahlbereich des Motors genutzt werden kann. Dabei sorgt die stabile Bauweise dafür, dass extreme Kräfte zuverlässig übertragen und größere Lasten problemlos bewältigt werden können.

Ein weiterer Verbündeter: Der neue magnetische Encoder IEX3

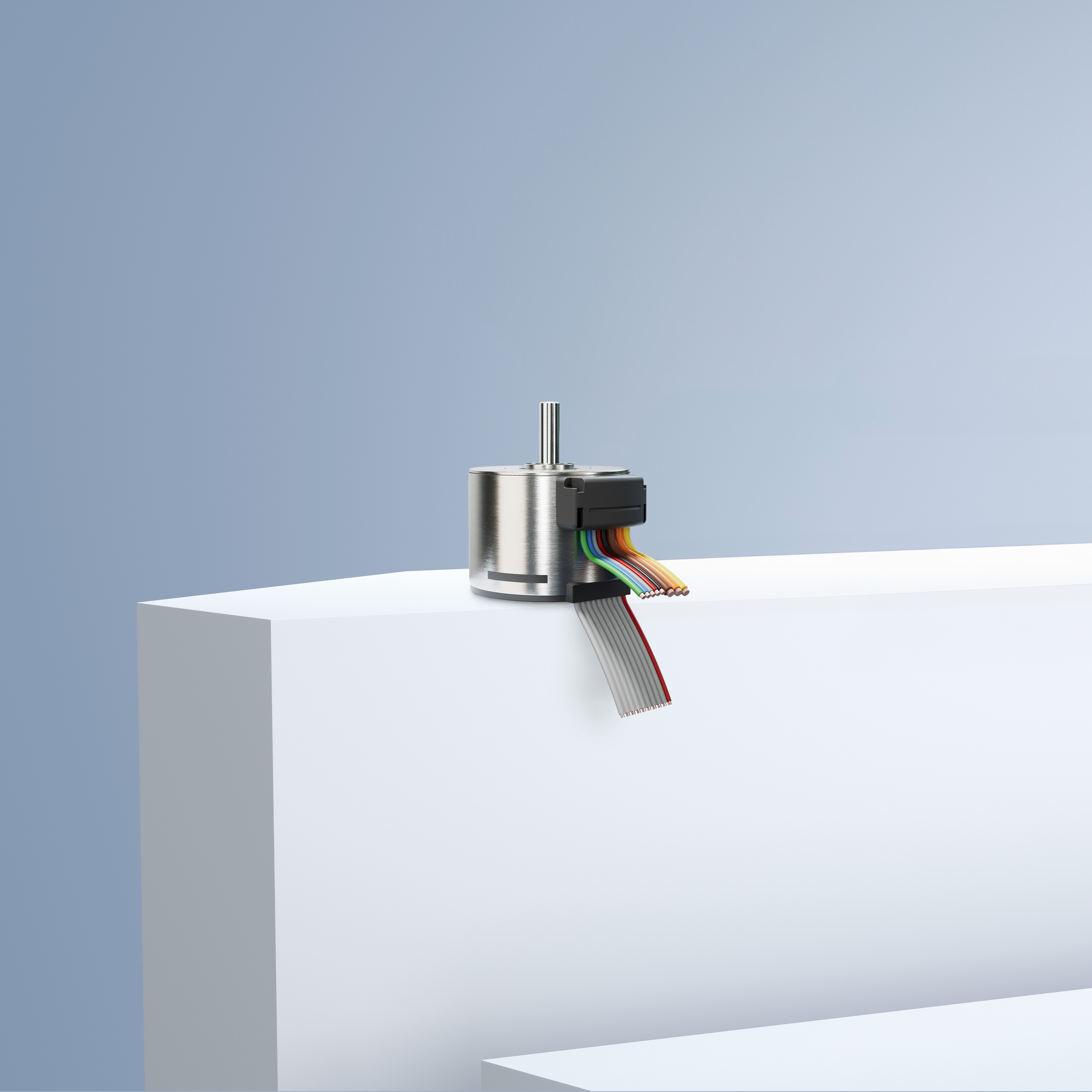

Der neue FAULHABER Inkrementalencoder IERF3 L

FAULHABER erweitert sein Portfolio um den hochgenauen Inkrementalencoder IERF3 L. Dank des optischen Messprinzips und der neuesten Chip-Technologie überzeugt er mit höchster Auflösung, exzellenter Wiederholgenauigkeit und herausragender Signalqualität. Typischerweise kann 0,1° genau positioniert und eine Wiederholgenauigkeit von 0,007° erreicht werden. Damit ist der Encoder die ideale Lösung für hochpräzise Positionieranwendungen bei minimalem Platzbedarf.

Der IERF3 L ist in drei Größen erhältlich und optimal abgestimmt auf die bürstenlosen DC-Flachmotoren der Familie BXT. Er kann in den Durchmessern 22 mm, 32 mm und 42 mm und bei Bedarf auch mit Bremse kombiniert werden. Standardmäßig ist der Encoder mit einem Line Driver ausgestattet, der für komplementäre Ausgangssignale und für die zuverlässige Übertragung der Daten (vor allem bei langen Anschlussleitungen) sorgt.

Aufgrund der sehr hohen Positions- und Wiederholgenauigkeit eignet sich der Encoder perfekt für anspruchsvolle Positionieranwendungen wie etwa in der Messtechnik oder in optischen Systemen, wie Laser, Mikroskop und Teleskop. Auch in der Automatisierungstechnik, wie zum Beispiel in der Halbleiterfertigung, oder in der Robotik kann der IERF3 L eingesetzt werden. Als optischer Encoder ist er außerdem unempfindlich gegenüber magnetischen Störfeldern.

Neue, besonders robuste Getriebemodelle für die GPT-Familie

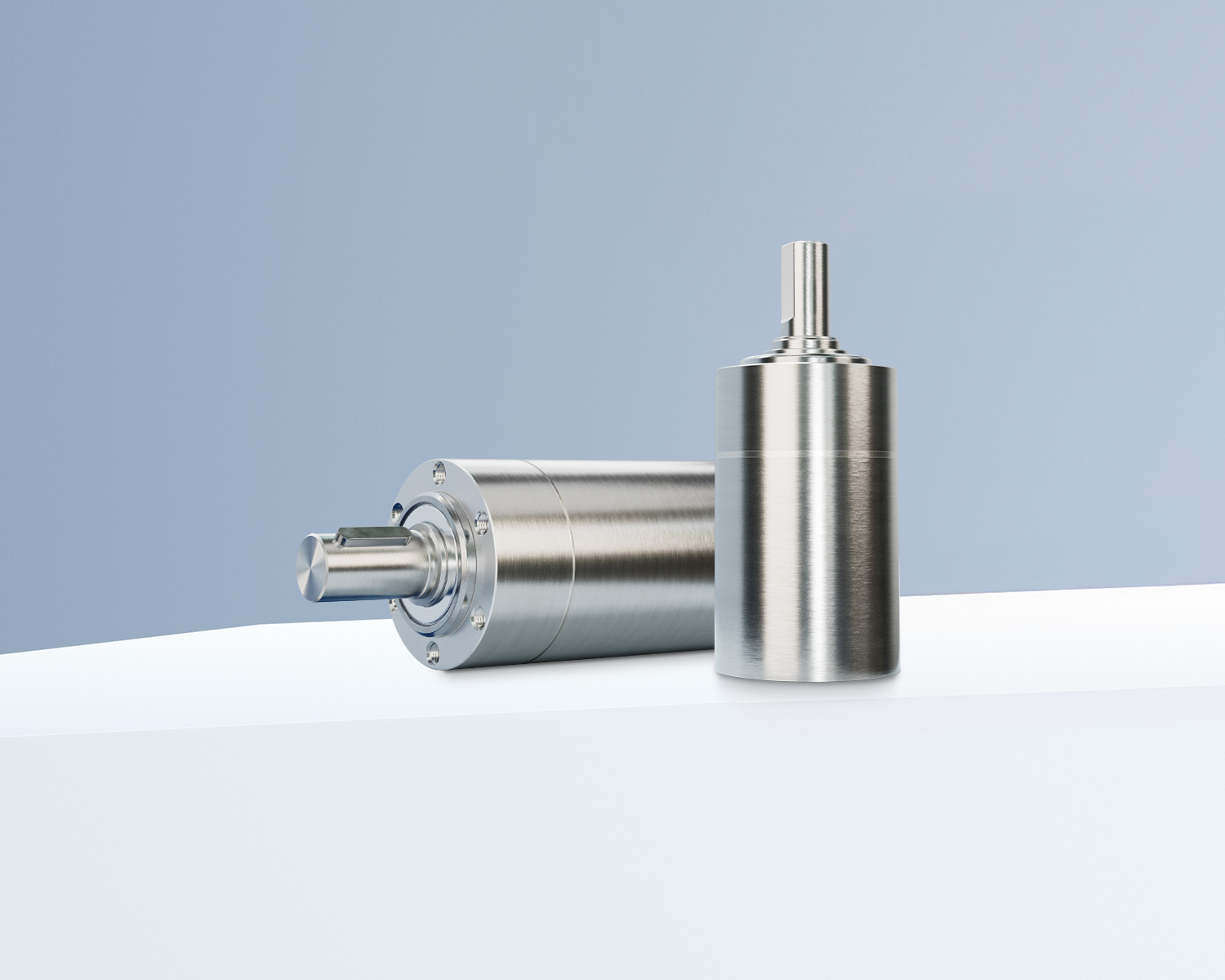

Mit den neuen Hochleistungsgetrieben 22GPT HT und 32GPT HT erweitert FAULHABER die GPT-Familie um zwei besonders robuste Modelle, die für den Einsatz mit drehmomentstarken Motoren entwickelt wurden.

Die beiden Getriebe basieren auf der bewährten Getriebe-Technologie, bieten jedoch angepasste Geometrien für höhere Belastbarkeit, verbesserte Dynamik und maximale Leistungsfähigkeit. Mit drei oder vier Getriebestufen, zahlreichen Untersetzungsverhältnissen sowie einer Betriebstemperatur von -30 ° bis 120 °C sind sie vielseitig und ideal auch für größere Antriebe mit dynamischen Bewegungsabläufen.

Kraftvoll und kompromisslos robust

Beide HT-Varianten – 22GPT HT und 32GPT HT – verfügen über ein vollständig aus Edelstahl gefertigtes Gehäuse, das eine außergewöhnliche Robustheit, mechanische Stabilität und hohe Widerstandsfähigkeit gegenüber äußeren Einflüssen bietet. Die Getriebe sind robust bei hohen radialen und axialen Lastaufnahmen und verfügen selbst unter rauen Einsatzbedingungen wie plötzlichen Lastwechseln oder Notstopps über eine lange Lebensdauer. Diese Getriebe können ein unerwartetes Spitzendrehmoment von bis zu 14 Nm für das 22GPT HT und 18 Nm für das 32GPT HT abfangen.

22GPT HT und 32GPT HT erbringen besonders gute Leistungen in Kombination mit größeren und leistungsfähigeren Motoren für den intermittierenden Betrieb und erreichen ein Drehmoment von bis zu 5 Nm bzw. 10 Nm. Der optimierte Eingangsdrehzahlbereich erlaubt die uneingeschränkte Nutzung von hochdynamischen und stärkeren Antriebe ohne Leistungseinbußen in Kauf nehmen zu müssen. Dank ihrer hohen Belastbarkeit gegenüber radialen und axialen Kräften lassen sich die HT-Getriebe auch in Anwendungen mit hohen mechanischen Anforderungen problemlos integrieren. Der typische Wert für das Getriebespiel liegt bei lediglich 0,8° für den 22GPT HT bzw. 0,6° für den 32GPT HT – und ermöglicht damit eine präzise und wiederholgenaue Positionierung in verschiedensten Einsatzbereichen.

Besonders hervorzuheben ist die Kombination mit Schrittmotoren – eine im Markt seltene, aber leistungsstarke Technologieverbindung für anspruchsvolle Positionieraufgaben. Eine Vielzahl an Standardoptionen machen eine flexible Systemintegration möglich.

Neuer Motion Controller für vier verschiedene Motor-Technologien

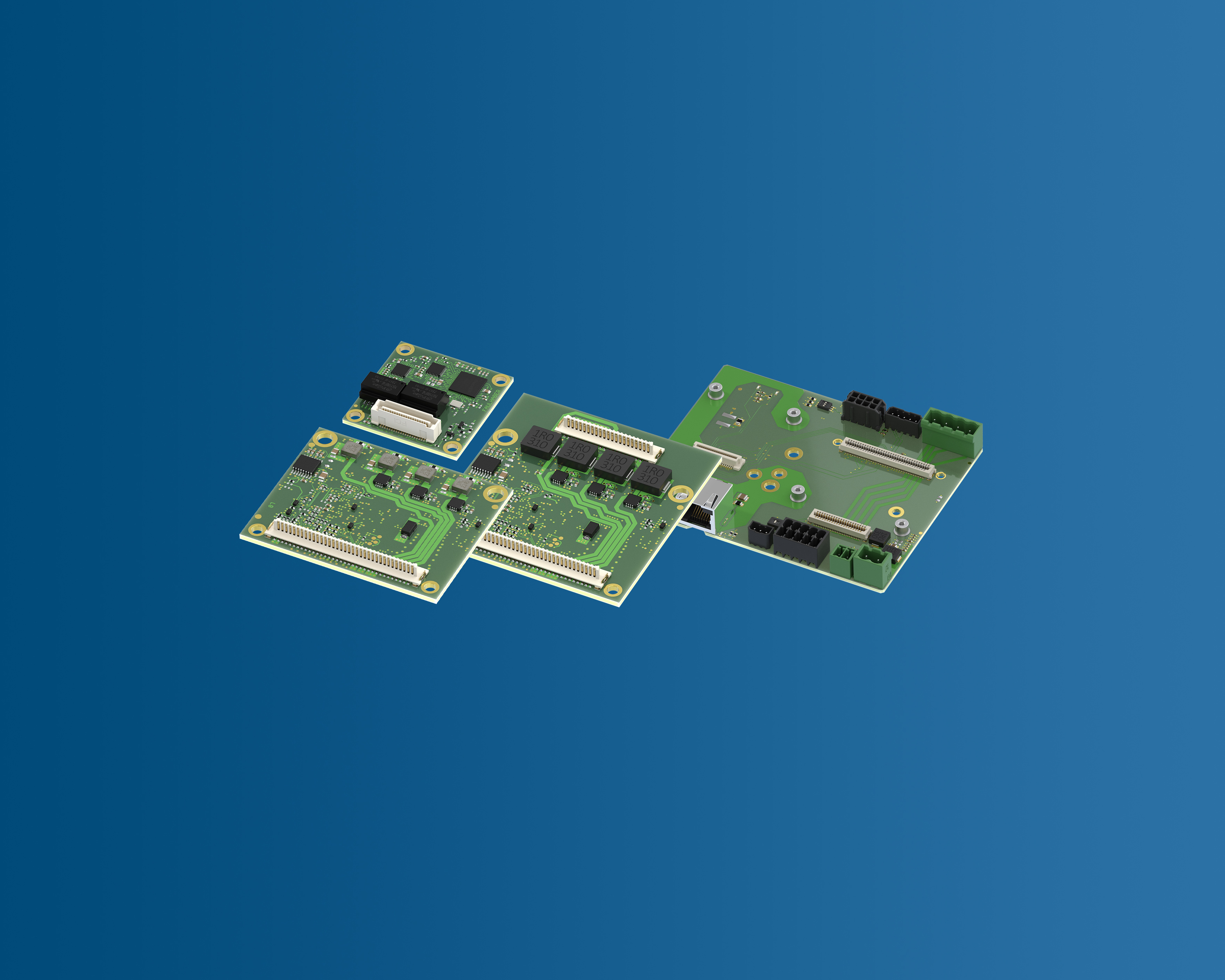

Ein Motion Controller mit noch mehr Möglichkeiten: Mit dem neuen Motion Controller MC 3602 B und MC 3606 B ist die Auswahl und Inbetriebnahme von Antriebssystemen jetzt noch einfacher. Mit den kompakten MC 3602/06 B können DC-Motoren, bürstenlose DC-Motoren und Linearmotoren mit den üblichen Positionsgebern als Servo Drive nach CiA 402 betrieben werden. Neu ist auch die Unterstützung von Schrittmotoren mit Encoder als Servo oder ohne Encoder im Open-Loop-Betrieb. Die Produkte „sprechen“ EtherCAT, CANopen, RS232 sowie USB.

Die neue Variante MC 3602 B mit bis zu 2 A Dauerausgangsstrom für kleinere Motoren und die Variante MC 3606 B mit bis zu 6 A Dauerausgangsstrom für mittlere Motoren erleichtert Ingenieurinnen und Ingenieuren die Arbeit. Für Anwendungen, bei denen mehr als eine Motortechnologie zum Einsatz kommt, wird nur noch ein Motor Controller und ein GUI benötigt. Für die Installation und Inbetriebnahme steht die kostenlose FAULHABER Software „Motion Manager 7“ zur Verfügung. Damit läuft der Antrieb in wenigen Schritten. Angeboten werden alle wesentlichen Betriebsarten der CiA 402 Servodrive. Die Integration erfolgt über CANopen oder RS232, für die Inbetriebnahme wird hauptsächlich die USB-Schnittstelle genutzt. Ein zusätzliches optionales EtherCAT-Modul erlaubt Zykluszeiten bis unter 1ms. Zusätzlich können die Motion Controller auch ohne Zentralsteuerung Stand-alone betrieben werden.

Alles aus einer Hand

In Kombination mit FAULHABER-Motoren liefert der MC 3602 B und MC 3606 B ein ausgeklügeltes Antriebssystem mit umfangreichen Schutzfunktionen. Die Produkte wurden für den Betrieb von Motoren mit eisenloser Wicklung entworfen und bieten hier hohe Dynamik. Genauso können aber auch Standardmotoren – wie beispielsweise NEMA Schrittmotoren – mit dem MC 3602/06 B problemlos betrieben werden. Damit stellen sie für eine Vielzahl von Anwendungen eine solide Basis dar. Egal, ob für die Anwendung ein Schrittmotor im Open-Loop- oder im Closed-Loop-Betrieb zum Einsatz kommt, oder in Kombination mit bürstenlosen, linearen oder DC-Motoren, der MC 3602/06 B liefert eine Lösung für fast jede Anforderung – in der industriellen Automation oder der Laborautomation, der Robotik, der Halbleiterverarbeitung oder beim Einsatz in Messsystemen.

Im Falle von Rückfragen unterstützt das FAULHABER Motion-Control-Support-Team.
