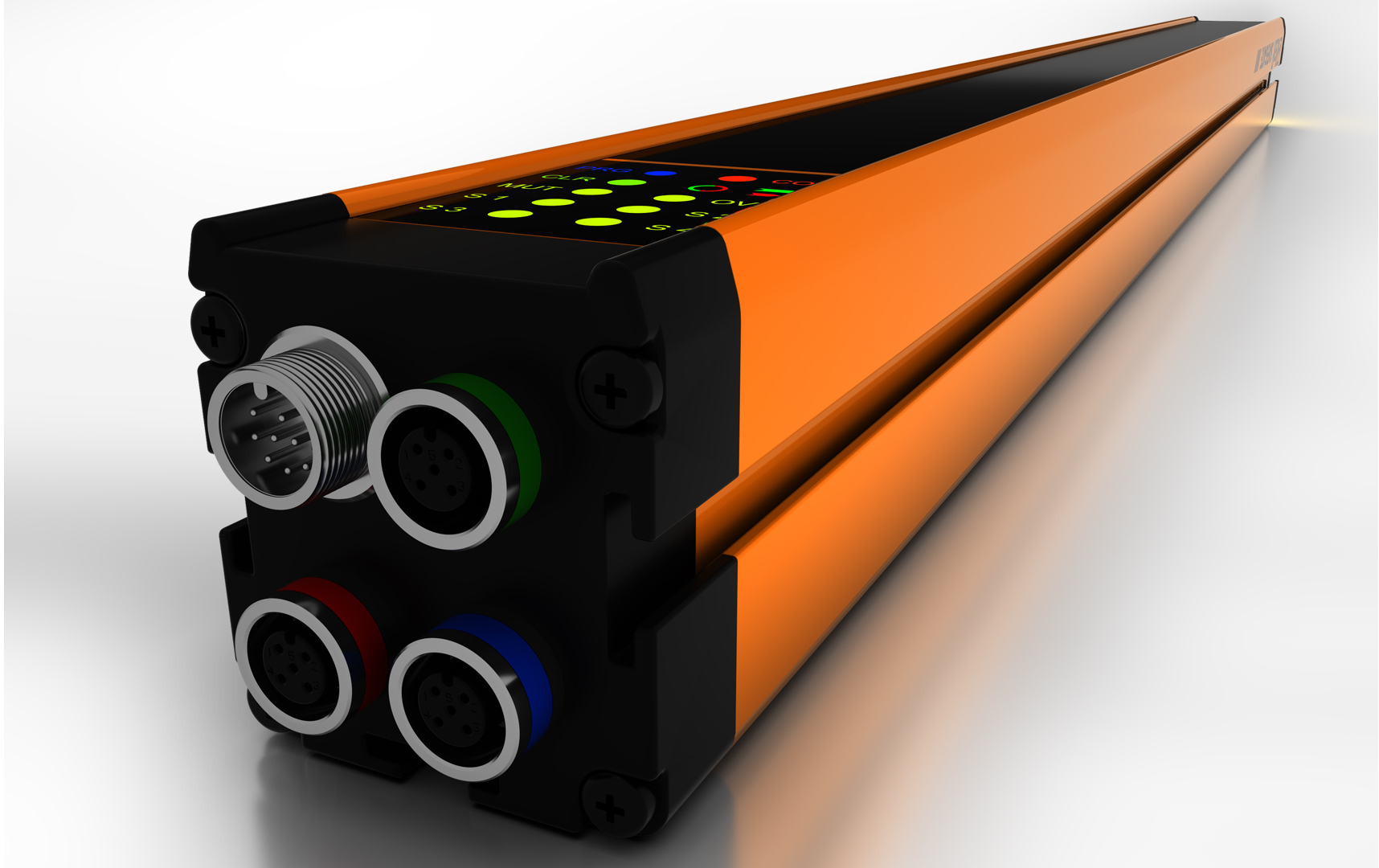

Programmierbare Lichtschranke mit integrierten Muting-Funktionen

Die neue Serie der Lichtschranken des Typs 4 bietet die optimale Lösung zum Schutz einer Vielzahl industrieller Anwendungen bei erhöhtem Risiko, speziell in Bereichen, die zusätzliche Muting-Funktionen benötigen.

Safegate gewährleistet eine perfekte Eingliederung der Muting-Sensoren die sich direkt mit den Steckverbindern auf der Lichtschranke anschließen.

• In den Modellen mit Hardwarekonfiguration (SM e SMO) die Muting-Logik und die Betriebsparameter werden über den Verbindungen mit dem Haupt-Steckverbinder definiert.
• In den programmierbaren Modellen (SMPO) alle Betriebsparameter der Lichtschranken werden über den Software SCS (Safegate Configuration Software) bestimmt.

Sicheheitsstufe:

• Typ 4 gemäß EN 61496-1; IEC 61496-2
• SIL 3 nach IEC 61508
• SILCL 3 nach IEC 62061
• PL e – Cat. 4 nach EN ISO 13849-1

Überwachungshöhe (mm):
300 ... 2200

Auflösung
30 und 40 mm - 2, 3 und 4 Strahlen

Modelle:

• Sender/Empfänger
• Modelle TRX (passive reflektierende Elemente)

Ergänzung der Haupt-Sicherheitsfunktionen:

• Selbstprüfung der statischen Ausgänge
• EDM
• Start/Neustart Interlock

Abmessungen:
55 x 50 mm

Umgebungstemperatur (°C):
-30 ... 55 °C (ohne Kondensation)

Schutzgrad:
IP65 und IP67

Integrierte Muting-Lampe:
optional

Die modularen, konfigurierbaren Sicherheitssteuerungen ermöglichen die Überwachung des Sicherheitssystems einer Maschine oder Anlage.

An der Sicherheitssteuerung können zum Beispiel folgende Sicherheits- und Steuerungselemente angeschlossen werden: optoelektronische Sensoren (Lichtvorhänge/-Gitter, Scanner, Lichtschranken) mechanische Schalter, sensible Laufbände, Not-Halt-Schalter und Zweihandschaltungen. All diese Funktionen sind auf einer einzigen erweiterbaren und flexiblen Vorrichtung angeordnet.

Das Erweiterungsmodul mit Analogeingängen ermöglicht den Anschluss mehrerer analogen Sensoren wie Ladezellen, Druckschalter, Temperatur-, Durchfluss-, Füllstandsmessungen, usw.

Mit der auf dem PC installierten Software MSD kann über Logikoperatoren und Sicherheitsfunktionen wie zum Beisipiel Muting, Timer, Zähler, Speicher usw. und dank einer einfachen und intuitiven grafischen Benutzeroberfläche eine komplexe Logik erstellt werden. Die Konfiguration wird über eine USB-Verbindung an das Hauptmodul übertragen.

Sicherheitsstufe:

• SIL 3 nach IEC 61508
• SILCL 3 nach IEC 62061
• PL e - Kat. 4 nach EN ISO 13849-1

Strom (VDC):
24 ± 20%

Elektrische Anschlüsse:
Entfernbare Klemmleisten, Schraubkontakte

Betriebstemperatur (°C):
-10 ... 55

Lagertemperatur (°C):
-20 ... 85

Schutzgrad:
IP 20 für Gehäuse / IP 2X für Klemmleiste

Befestigung:
DIN Schienenbefestigung nach EN 50022-35 Norm

Abmessungen H x B x T (mm):
99 x 22,5 x 114

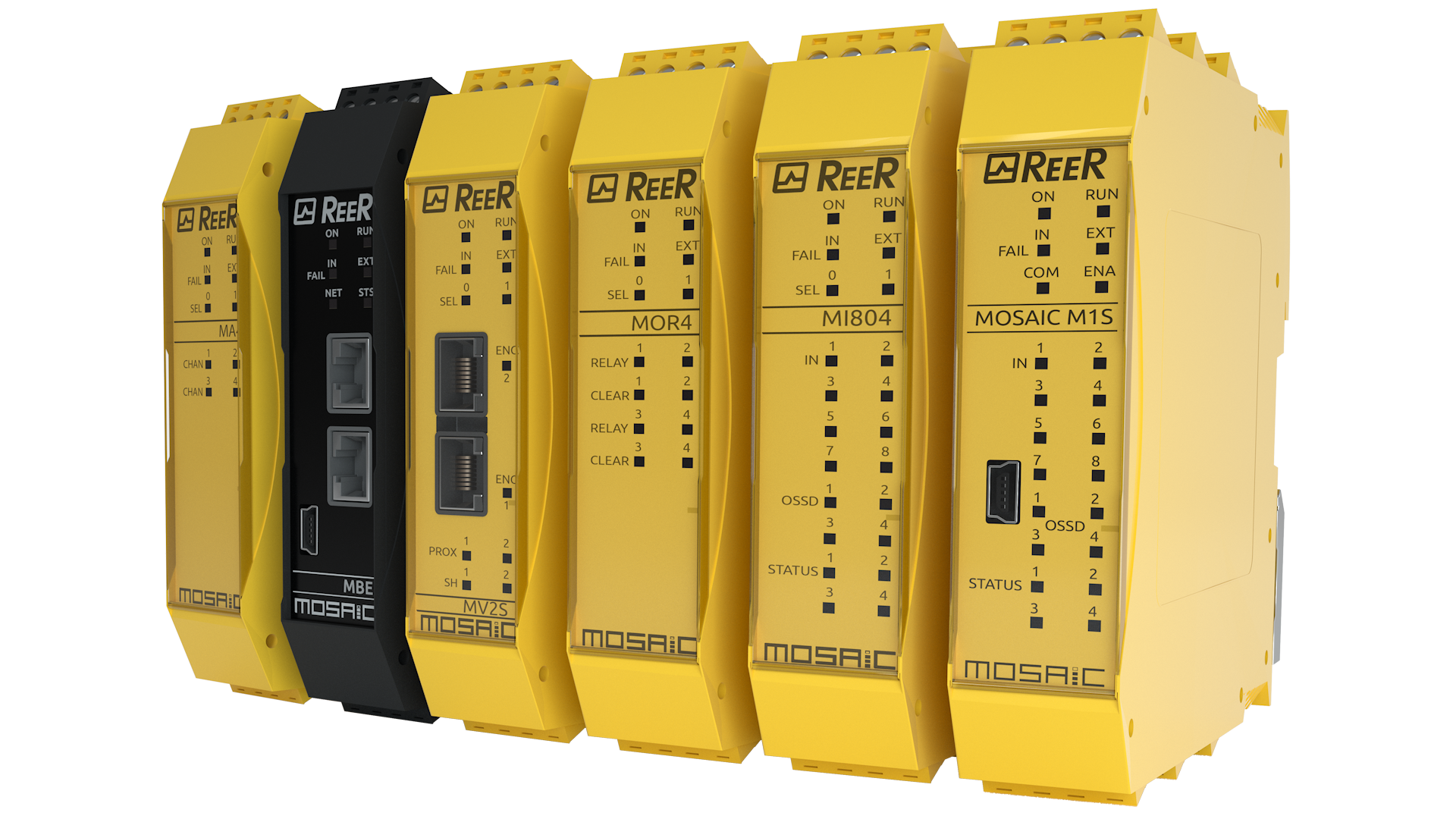

Mosaic umfasst eine Master-CPU M1, die über den MSD (Mosaic SafetyDesigner) konfigurierbart werden kann; wird mit jeder Master-CPU kostenlos angeliefert sowie maximal 14 Erweiterungs-CPUs, die über den MSC-Eingentums-Bus an M1 angeschlossen werden kann

Max. Konfiguration: 128 Eingänge, 16 OSSD Paare, 16 Feedback Restart und/oder Verriegelungeingänge und 32 Statusausgänge

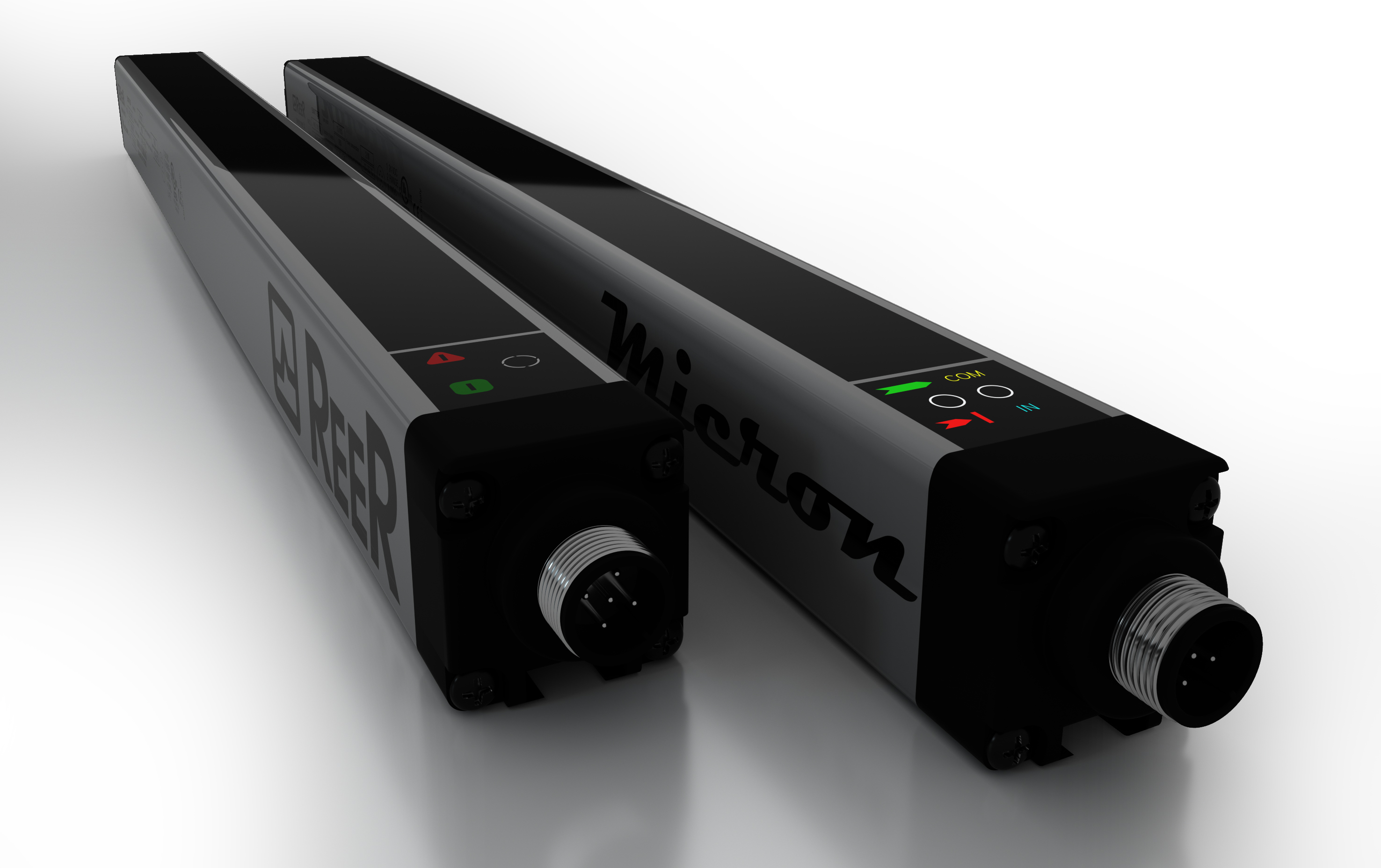

Lichtschranken zur Messung, Automation und Steuerung

Lichtschranken für Anwendungen in der Industrie und in Privathaushalten, wo erfasst, gemessen und Gegenstände erkannt werden müssen.

Je nach Anzahl und Position der Strahlen, die bei einem Gegenstand zum Zuge kommen, Micron kann Istzeit-Informationen an einen PLC oder PC mit folgendem Ziel liefern: das Vorhandensein von Gegenständen erfassen, zählen, Position erfassen, Form oder Profil erfassen, Dimensionsen messen

• Sollquerschnitt (mm): 28 x 30
• Strahlenabstand (mm): 10
• ursprünglich
• Überwachungshöhen (mm): 150 ... 3000
• Reichweite (m): 0…2 m (low) und
• 1…10 m (high)
• M12 Anschluss
• Schutzgrad: IP 65 und IP 67

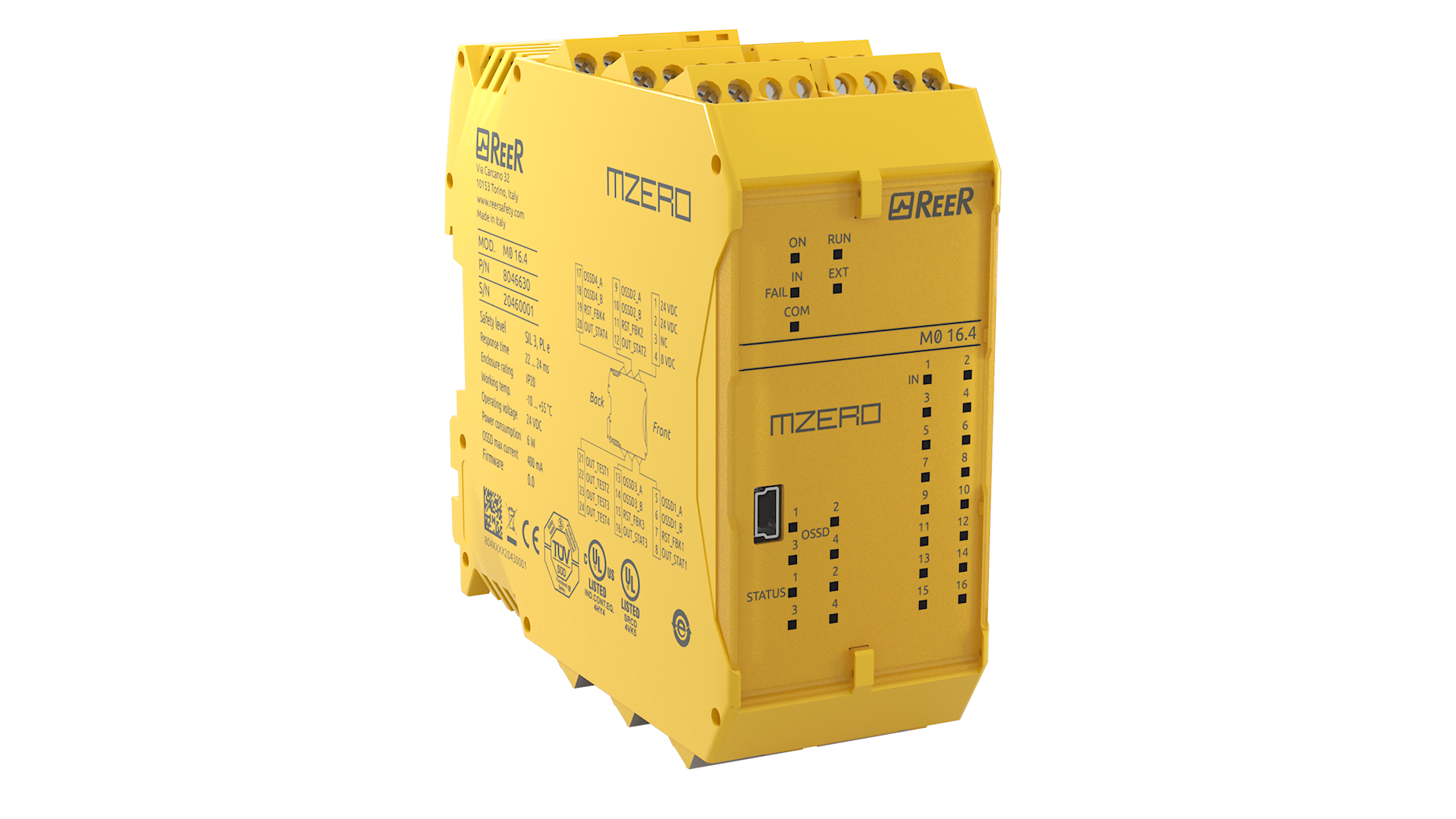

MZERO ist eine Sicherheitssteuerung die in der Lage ist, alle Sicherheitsfunktionen einer Maschine oder Anlage zu verwalten.

MZERO kann Sicherheitssensoren und Signale verwalten, wie Lichtvorhänge, Lichtschranken, Laser-Scanner, Not-Halt, elektromechanische Schalter, Türzuhaltungen mit Sicherheitsschalter, Magnetschalter, RFID-Schalter, Schaltmatten und Schaltleisten, Zweihandsteuerungen, Zustimmungseinrichtungen, Drehgeber.

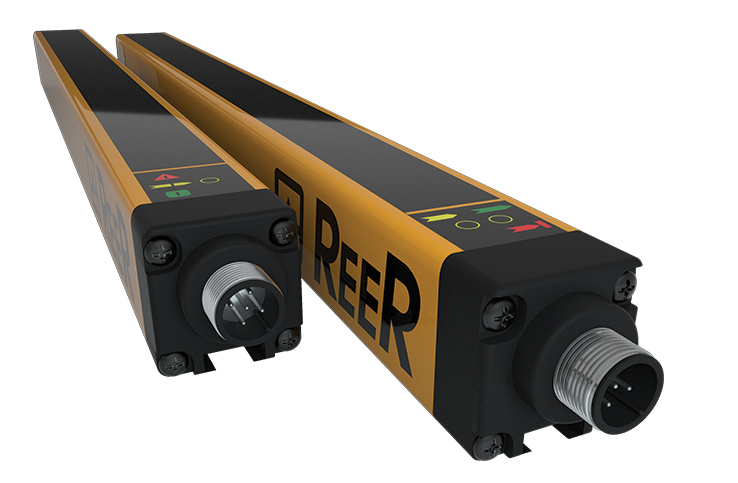

EOS4 Kompakte Sicherheitslichtvorhänge Typ 4 - SIL3, SILCL3, PL e, Kat.4

EOS2 Kompakte Sicherheitslichtvorhänge Typ 2 - SIL1, SILCL1, PL c, Kat. 2

Einzigartige Merkmale und eine umfassende Bandbreite

Includes models with integrated safety functions, including self-monitoring of static outputs, control of external contactors (EDM) and automatic/manual selectable restart.

Schmale Bauform: 28 x 30 mm

Master/Slave Modelle für Kaskadierung von 2 oder 3 Vorhängen

Minimaler Blindbereich auf der Seite des Steckers. Der Schutzbereich verlängert sich bis das Ende des Lichtvorhangs die Auflösung erreicht.

L-montierte Lichtvorhänge behalten 50mm Auflösung (Handerkennung) in der Ecke (Modelle mit 30 und 40mm Auflösung).

• Hoch-vibrationsfeste Spezialausführungen zum Einsatz in der Textilindustrie sind erhältlich.
• Die wasserdichten Schutzgehäuse ermöglichen den Einsatz von Lichtvorhängen in Bereichen, die Wasserstrahlen und Dämpfen ausgesetzt sind.Die mit dem Schutzgehäuse WT (WaterTight) ausgestatteten Produkte sind nachweislich in der Lage, Druckwasserstrahlen standzuhalten – Schutzgrad IP 67 / IP 69K.
• ATEX Zone 2, 22 konforme Modelle. Ideal für den Schutz von Arbeitsplätzen in potenziell explosionsgefährdeten Bereichen.

EOS4 Sicherheitsstufe:

• Typ 4 gemäß EN 61496-1; IEC 61496-2
• SIL 3 gemäß IEC 61508
• SILCL 3 gemäß IEC 62061
• PL und – Kat. 4 gemäß EN ISO 13849-1

EOS2 Sicherheitsstufe:

• Typ 2 nach EN 61496-1; IEC 61496-2
• SIL 1 nach IEC 61508
• SILCL 1 nach IEC 62061
• PL c - Kat. 2 nach EN ISO 13849-1

Überwachungshöhe (mm):
160 ... 2260

Reaktionszeit (ms):
2,5 ... 20

Selbstüberwachende und geschützte Ausgänge gegen Kurzschluss und Überspannung:
2 PNP - 400 mA a 24 VDC

Anzeigen:

• LED-Leuchtanzeigen zur Selbstdiagnose und Status der Schranke
• Modelle mit Auflösung 14 mm und H auf dem Empfänger zeigen ein blaues LED, das sich mit schwachem Signal (Strahlen) aktiviert

Versorgungsspannung (Vdc):

• 24 ± 20%

Maximale Kabellänge der Anschlüsse (m):
100

Umgebungstemperatur (°C):

• -30 ... 55 Modelle mit max Reichweite bis 12 m
• -20 ... 55 Modelloe mit max Reichweite bis 20 m

Schutzart:
IP 65 und IP 67

Befestigung:
Rückseitig an den 2 Enden mit rotierenden Halterungen SFB E180 (optional)

Querschnitt Abmessung (mm):
28 x 30
