• 4 Kanäle in einem kompakten Gehäuse
• Wechsel-, puls- und/oder allstromsensitive Messung je Kanal
• Analyse der Oberschwingungen bis zur 400. Harmonischen
• Einstellbares Frequenzverhalten
• Kommunikation über verschiedene Schnittstellen

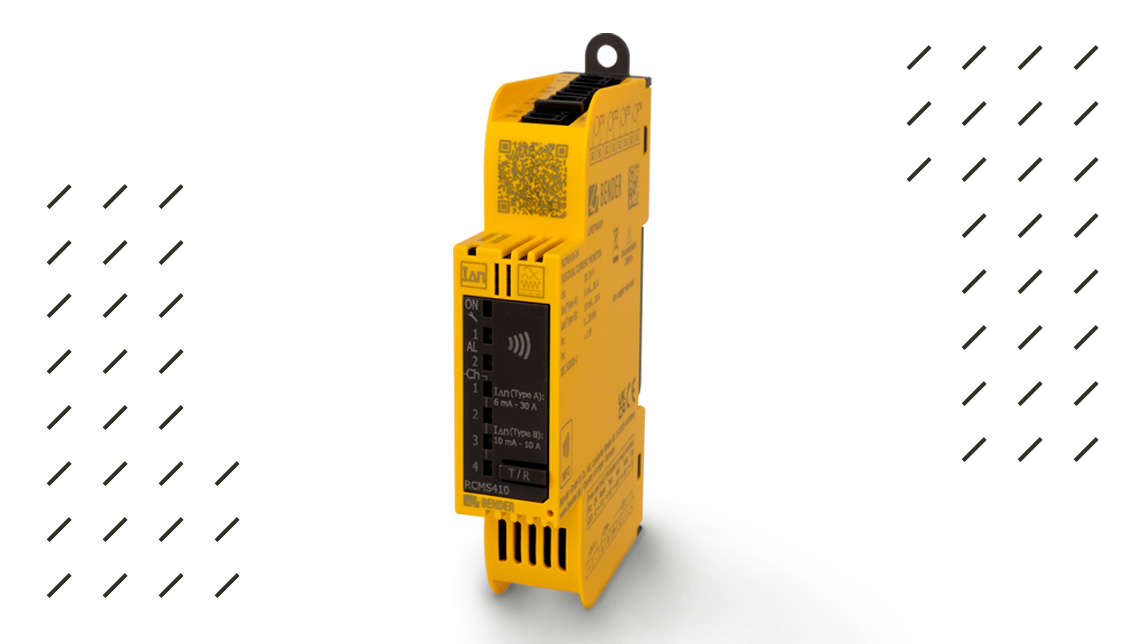

Das LINETRAXX® SmartDetect RCMS410 ist ein kompaktes und leistungsfähiges, 4-kanaliges gleich-, wechsel- und pulsstromsensitives Differenzstrom-Überwachungsgerät für geerdete Stromversorgungssysteme. Es misst Differenzströme zwischen 2 mA und 70 A bei Gleichspannung sowie Wechselspannung in einem Frequenzbereich von 15 Hz bis 20 kHz und wurde für den flexiblen Einsatz in unterschiedlichsten Applikationen entwickelt.

Trotz seiner geringen Größe und kompakten Bauart ist das RCMS410 sehr leistungsfähig. Es kann bis zu 4 Differenzstrom-Kanäle gleichzeitig überwachen. Durch getrennt einstellbare Ansprechwerte kann zwischen Vorwarnung und Hauptalarm sowie zwischen RMS-Wert aus AC und DC, der einzelnen AC- und der einzelnen DC-Komponente unterschieden werden. Mithilfe spezieller Analysefunktionen sind Oberwellen bis zur 400. Harmonischen erfassbar.

Neben den 4 Differenzstrom-Eingängen besitzt das RCMS410 einen digitalen Eingang, einen digitalen Ausgang und eine multifunktionale bidirektionale Schnittstelle (IO). An die Differenzstrom-Eingänge müssen entsprechende Messstromwandler (z. B. CTUB100-Serie und CTAC-Serie) angeschlossen werden.

Mit seinen zahlreichen Schnittstellen kann das RCMS410 gut in neue und bestehende elektrische Anlagen integriert werden. Es verfügt unter anderem über eine Modbus RTU-Schnittstelle, die auch von anderen Anbietern verwendet wird.

Beim RCMS410 sind die Anzeige- und Bedienelemente auf das Wesentliche reduziert. Mehrere farbige LED’s zeigen den aktuellen Zustand des Geräts und der Anlage an. Außerdem gibt es einen Test-/Reset-Taster. Die Einstellung der für elektrische Anlage erforderlichen Parameter erfolgt über Modbus RTU oder mittels NFC-Schnittstelle über die Bender Connect App (auch im ausgeschalteten Zustand). Eine Voreinstellung der Betriebsparameter ab Werk ist ebenfalls möglich.

• Automatisierte Isolationsfehlersuche im laufenden Betrieb
• Applikation Hauptstromkreise
• 12 Messkanäle für Messstromwandler
• Wandleranschlussüberwachung
• Universelles Systemkonzept

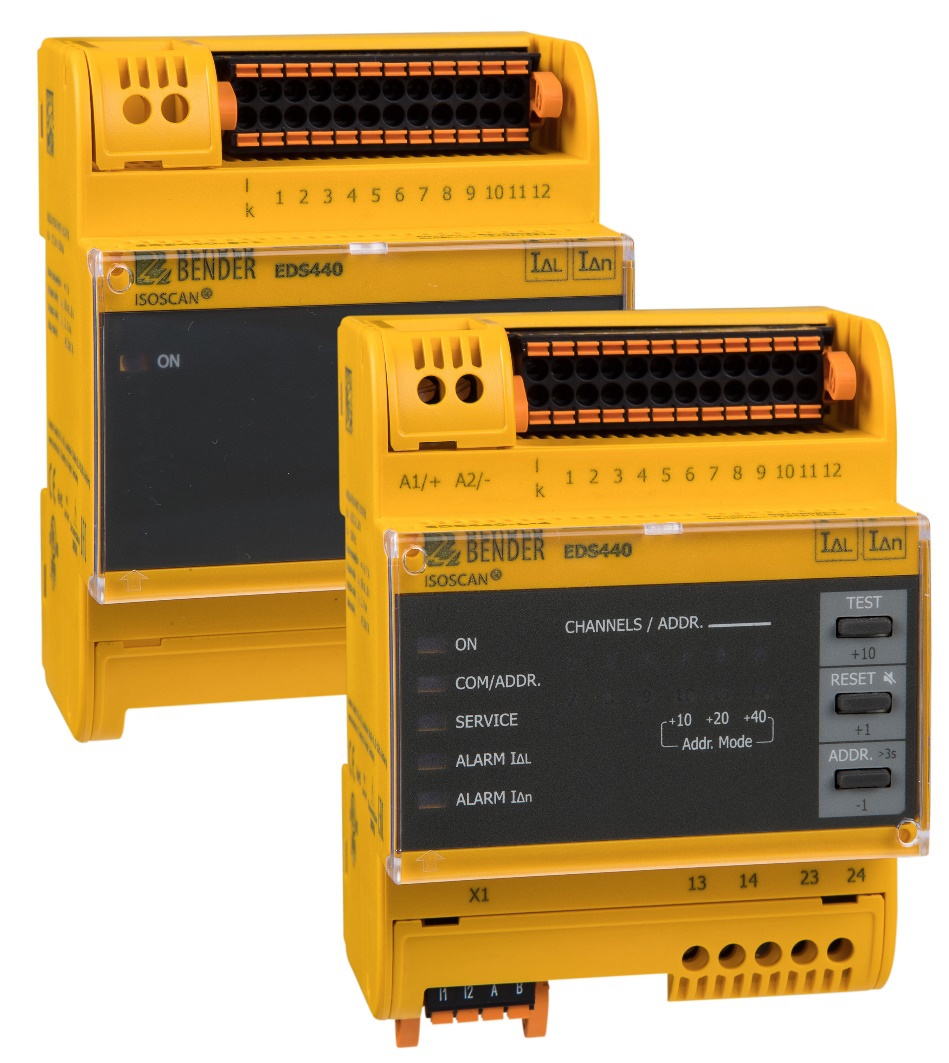

Die Isolationsfehlersuchgeräte ISOSCAN® EDS440 werden, in Verbindung mit dem ISOMETER® iso685-D-P oder dem Prüfstrom-Generator PGH, zur Lokalisierung von Isolationsfehlern in ungeerdeten Stromversorgungen (IT-Systemen) eingesetzt.
Dazu erfassen sie mit Messstromwandlern die vom Isolationsüberwachungsgerät iso685-D-P oder IRDH575 oder dem Prüfstrom-Generator PGH erzeugten Prüfstromsignale und werten diese entsprechend aus. An einem EDS440 können bis zu 12 Messstromwandler angeschlossen werden. Insgesamt können bis zu 21 Isolationsfehlersuchgeräte über eine RS-485-Schnittstelle (BS-Bus-Protokoll) verbunden und so bis zu 252 Abgänge überwacht werden.

• Integriertes dynamisches Lastmanagement (DLM)
• Integrierte Powerline Communication (PLC) nach ISO 15118
• Integrierte Not-Entriegelung
• Smart-Grid-fähig durch OCPP 1.5 und 1.6 (JSON und SOAP), sowie das zukunftssichere EEBUS-Protokoll
• Integrierte 6 mA DC-Fehlerstromerkennung/-Monitoring (patentiert) ermöglicht Einsatz von RCD Typ A, kein RCD Typ B notwendig
• Ethernet Schnittstelle und integriertes 4G-Modem

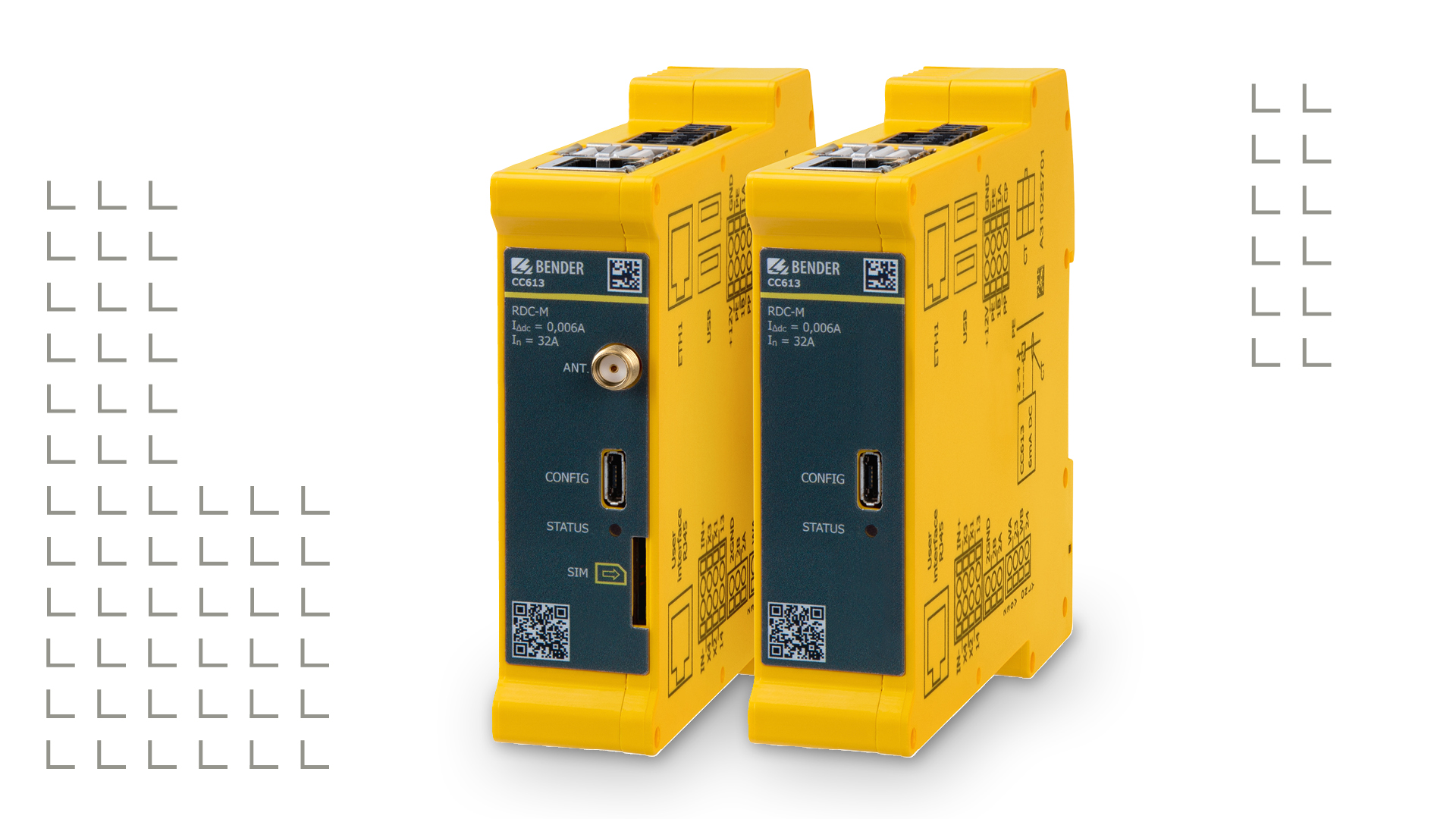

Das Herzstück einer jeden Ladesäule ist der Ladecontroller. Er ist dafür zuständig, den Ladevorgang zu steuern und zu überwachen. Gleichzeitig ist er auch die Schnittstelle zu anderen Komponenten. Mit dem Ladecontroller CC613 hat Bender eine intelligente und zukunftsfähige Lösung entwickelt.
Er kommuniziert mit dem Fahrzeug und dem Backend, er überwacht die interne Hardware des Ladesystems, die Nutzerschnittstellen sowie die Verbindung von Ladestation zum Fahrzeug. Über das integrierte dynamische Lastmanagement lassen sich selbst große Ladeparks mit mehr als 250 Ladestationen optimiert laden.

• Vordefinierte Messprofile
• Sichere Messung von Isolationswiderstand, Spannung, Kapazität und Frequenz
• Integrierter Webserver
• Modbus TCP/RTU
• Historienspeicher

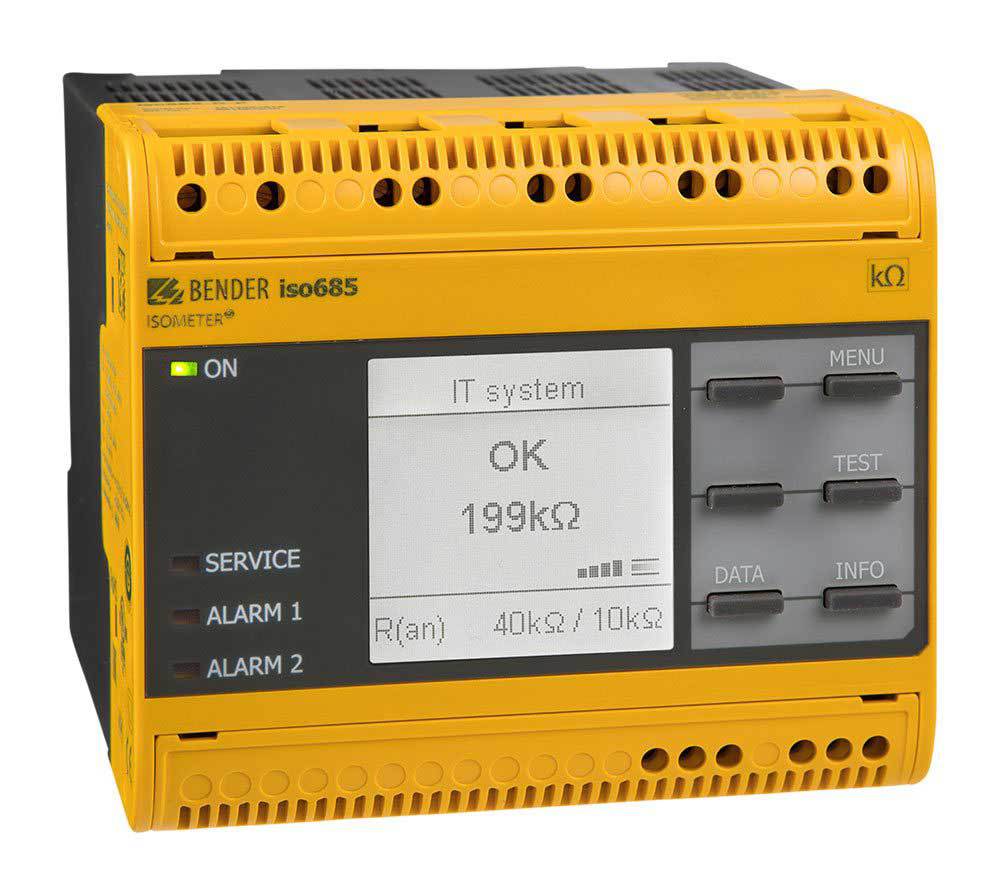

Das ISOMETER® ist ein Isolationsüberwachungsgerät nach IEC 61557-8 für IT-Systeme. Es ist universell in AC-, 3(N)AC-, AC/DC- und DC-Systemen einsetzbar. In AC-Systemen können auch umfangreiche gleichstromgespeiste Anlagenteile vorhanden sein (z. B. Stromrichter, Umrichter, geregelte Antriebe).

Gerätevarianten

• iso685-D: Die Geräteausführung iso685-D enthält ein hochauflösendes, grafisches LC-Display und Bedienelemente für direkte Bedienung der Gerätefunktionen.
• iso685-S: Die Bedienung der Geräteausführung iso685-S erfolgt über die abgesetzte Bedieneinheit FP200.
• Option „W“: Optional sind beide Bauformen in einer für extreme klimatische und mechanische Beanspruchungen ausgelegten Ausführung erhältlich.


• Einfachstes Einrichten
• Langzeitanalysen
• Visualisierungen
• Automatisierte Berichte
• Standortübergreifend
• Zentrales Prüfen und Überwachen der elektrischen Anlage und Betriebsmittel (DGUV Vorschrift 3)
• Keine lokale Softwareinstallation erforderlich

Feuchtigkeit, Alterung, Schmutz, mechanische Beschädigungen oder Fehler durch die Einwirkung von Strom, Spannung und Temperatur schaden jeder elektrischen Anlage.

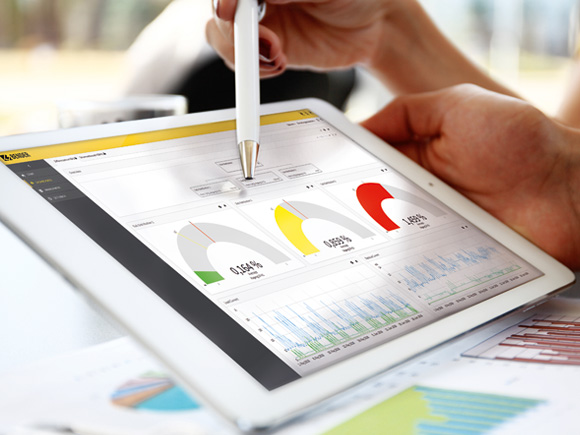

Die webbasierte Softwarelösung POWERSCOUT® hilft Ihnen, Störungen frühzeitig zu erkennen und die Ursachen wirtschaftlich zu beseitigen. Das garantiert hohe Anlagen- und Betriebssicherheit und senkt Kosten.

Manuelle Datenerfassung ist zeitaufwändig, fehleranfällig und liefert nur stichprobenartige Ergebnisse. Mit POWERSCOUT® haben Sie jederzeit Einblick in die vollständigen Daten Ihrer Anlage, da alle Messwerte automatisiert und kontinuierlich gespeichert werden. POWERSCOUT® führt die Daten Ihrer Mess- und Überwachungseinrichtungen zusammen und erstellt leicht zu verstehende Visualisierungen aller wichtigen Messwerte.
