Noch kompakter, noch mehr Leistung

Die neuen DSC2-Servomotoren sind die nächste Generation für Anwendungen mit Bedarf an hoher Drehmomentdichte. Das geringe Eigengewicht und die minimalen Abmessungen machen diese Baureihe zur ersten Wahl. Reduziert wurde unter anderem die Einbaulänge, womit der DSC2 bei gleicher Leistung nochmals deutlich kompakter ist.

Auch die DSC2-Motoren sind, wie bereits aus der DSC1-Produktfamilie bekannt, skalier- und für spezielle Anforderungen adaptierbar. Zahlreiche Geberoptionen, Kühlvarianten, optionale Bremse, verschiedene abgestimmte Getriebevarianten und viele weitere Optionen sorgen auch beim DSC2 für eine perfekte Abstimmung für den jeweiligen Einsatzbereich.

Intelligente Antriebslösungen erhöhen die Produktivität und ermöglichen neue Geschäftsmodelle

Condition-Monitoring-Lösungen sorgen in vielen Maschinen für eine regelmäßige Zustandsüberwachung. Damit wird zum Beispiel ein Verschleiß an Motoren rechtzeitig erkannt und ein möglicher Maschinenstillstand vermieden. Wird diese Funktion via Sensor ausgeübt, kann dies allerdings je nach Maschinentyp und Anzahl der eingesetzten Motoren, beispielsweise bei einer Textilmaschine, schnell sehr aufwendig und kostspielig werden.

Mit der neuen Softwarelösung Smart Vibration Monitoring können Maschinenhersteller ihren Kunden ein Condition Monitoring ohne externen Sensor anbieten. Die Software ist über die softdrivePLC direkt im Servoregler integriert und daher gut nachrüstbar. Dies eröffnet neue Möglichkeiten für Maschinenhersteller: Beispielsweise sind Laufzeit-Modelle für Zusatzfunktionen der Maschine anbietbar.

Die neue Funktion nutzt zur Überwachung der Mechanik, wie zum Beispiel Elektromotor, Lüfter oder Hydraulik-Pumpe, aufgezeichnete und analysierte Prozessparameter als Referenzwerte. Vibrationen, die etwa durch Unwucht oder fehlerhafte Ausrichtung entstehen, erkennt die Software rechtzeitig und gibt ein Fehlersignal aus. Für den Motor ist damit eine geplante Wartung möglich. Einer weiteren Schädigung oder einem Ausfall der Maschine wird dadurch vorgebeugt.

Engineering mit dem digitalen Zwilling optimieren, Produktivität erhöhen

Baumüller bietet für die virtuelle Inbetriebnahme zahlreiche Regler- und Mechanikmodelle an. Der Vorteil: Maschinenhersteller ermitteln im Engineering-Tool ProSimulation das optimale Antriebssystem und den optimalen Betriebspunkt der Maschine. Insbesondere für komplexere, nicht-lineare Mechaniken simuliert das Tool verschiedene Bewegungsprofile, um das optimale Antriebssystem zu finden. Dadurch spart der Maschinenbauer wertvolle Zeit bei der Maschinenentwicklung ein, reduziert von Beginn an die Energiekosten und somit den CO2-Footprint der Maschine. Darüber hinaus lässt sich mit der Simulation bereits im Voraus ermitteln, ob geforderten Performancewerte erreicht werden.

Das neueste Modell bildet den Kniehebel in der Schließe von Spritzgießmaschinen ab. Die Simulationsexperten von Baumüller passen auf Wunsch das Mechanik-Modell an einzelne Maschinentypen an.

Eine der schnellsten antriebsintegrierten PLCs auf dem Markt

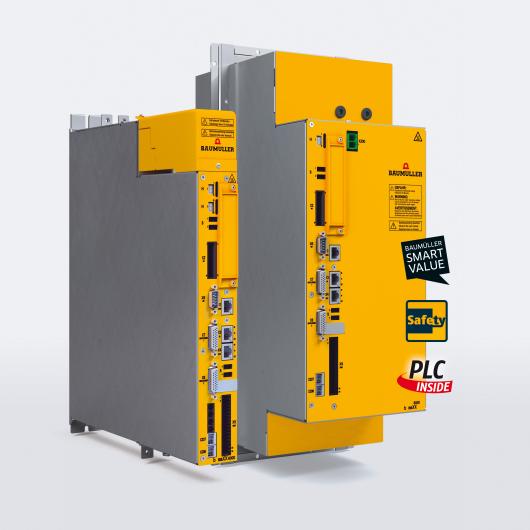

Noch mehr Flexibilität für Automatisierungssysteme: Die antriebsintegrierte Steuerung b maXX drivePLC übernimmt in den Servoantrieben der neuen b maXX 6000-Familie skalierbare Steuerungsaufgaben bis hin zu hochperformanten synchronen Mehrachsanwendungen. Dies entlastet, verkleinert bzw. ersetzt die zentrale SPS, da sich die drivePLC auch als EtherCAT-Master zur Steuerung weiterer Servoumrichter einsetzen lässt. Mit einer minimalen Feldbus-Zykluszeit bis zu 250 μs ist die integrierte Steuerung eine der schnellsten antriebsintegrierten PLCs auf dem Markt.

Über digitale Eingänge reagiert die b maXX drivePLC auf wichtige Ereignisse, beispielsweise Messtaster, in Echtzeit. Der Vorteil: Die Steuerung arbeitet effizienter und sicherer, insbesondere in Umgebungen, in denen schnelle Reaktionszeiten erforderlich sind.

Die antriebsintegrierte PLC ermöglicht es zudem, smarte Anwendungen zusätzlich zur Bewegungssteuerung umzusetzen. Über die sehr schnelle Schnittstelle zwischen drivePLC und Servoregler (lokale Achse) besteht Zugriff auf Parameter des Antriebs, beispielsweise auf Spannung, Strom, Leistung, Drehmoment, Drehzahl oder Position. Die Maschinenhersteller können damit durch eigene Regelalgorithmen und IoT-Funktionalitäten zusätzlichen Mehrwert bei Ihren Kunden bieten.

Über analoge High-Speed-Eingänge (keine zusätzliche Hardware notwendig, minimale Abtastzeit 1 μs) sind komplett neue IoT-Lösungen möglich. Beispielsweise lässt sich ein Körperschallsensor direkt anschließen, um mit diesen Messwerten direkt eine Schwingungsanalyse in der PLC des Antriebssystems durchzuführen.

Die hervorragende Konnektivität ermöglicht es sehr flexible und modulare Strukturen über Schnittstellen, wie OPC UA, MQTT, EtherCAT und Ethernet, aufzubauen. Damit ist die b maXX drivePLC optimal für künftige Anforderungen im Automatisierungs- und IoT-Umfeld vorbereitet.
