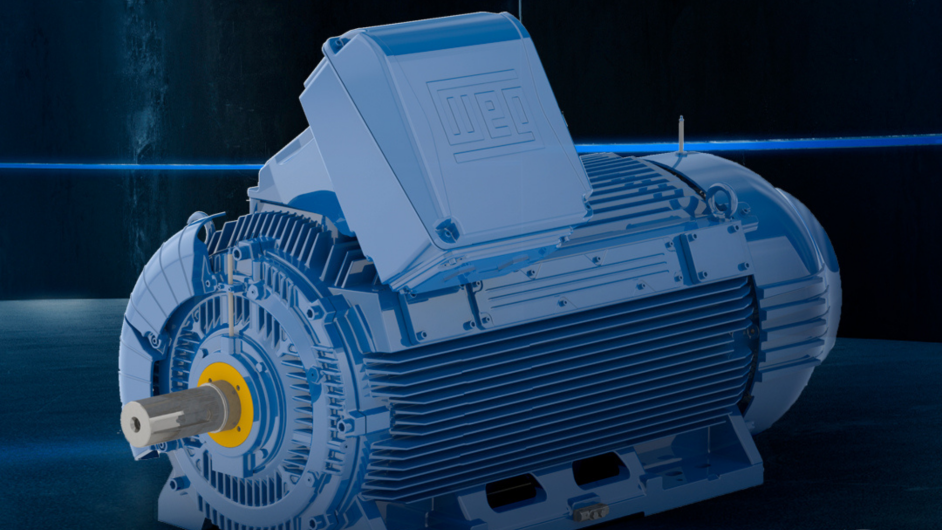

W23 Sync+Ultra – Höchste Effizienz und Zuverlässigkeit

Erleben Sie die Motorenreihe, die neue Maßstäbe in der Elektromotorenindustrie setzt. Dieser Synchronmotor kombiniert höchste Effizienz, Robustheit und geringe Wartungskosten und ist ideal für anspruchsvolle industrielle Anwendungen. Lassen Sie sich von der Leistungsfähigkeit dieses Motors und seinem Beitrag zur Reduktion von Energieverbrauch und CO₂-Emissionen überzeugen.

General Characteristics

• Power: 0.75 to 1250 kW
• Frame: 80 to 450 H/G
• Speed: up to 3600 RPM
• Voltage: 380V
• Protection Degree: IP55
• Insulation: F (80K)
• Service Factor: 1.0
• Bearing Type: Ball

Moving air with efficiency

Austauschbarer Motor mit integriertem Antrieb und Permanentmagneten. Eine komplette und vielseitige Lösung für Motorlüfteranwendungen. g Drehzahlregelung für Luftdurchsatz mit Energieeinsparung g IEC-Norm: Austauschbarkeit mit Induktionsmotoren. g Automatische Steuerung von Temperatur und Luftqualität.

Join this movement for efficiency to!

W30 Smart EC Standardeigenschaften

• Elektronisch kommutierter Motor mit Permanentmagneten
• Einphasig, 220 bis 277 VAC, Freuenz 50/60 Hz
Ausgangsleistung: 0,12 bis 1,1 kW bei 1500, 1800 oder 3000 U/min; Montage: IEC80 B3L
• Drehstrommotoren, 380 bis 480 VAC, Freuenz 50/60 Hz
Ausgangsleistung: 0,12 bis 4 kW bei 1500, 1800 oder 3000 U/min; Montage: IEC80 und IEC100, B3T
• Aluminiumgehäuse, Schutzart IP55
• Umgebungstemperatur: -20 bis 40°C (TENV)1; oder -20 bis 60°C (TEAO)2
• Gesamte Effizienzklasse (Motor und Umrichter) - IE63
• Schwingstufe A
• Drehrichtung im Uhrzeigersinn/gegen Uhrzeigersinn (wählbar)
• Stufenlose Drehzahlregelung (200 bis 1500/1800 U/min und 500 bis 3000 U/min) durch:
  Taster (lokal)
  Gleichspannung (extern): 2 bis 10 VDC
  Gleichstrom (extern): 4 bis 20 mA DC
  Frequenz (extern): 10 bis 95 %
• Optisch isolierte Direktsteuerung
• Mit Ablassstopfen für Kondenswasser und V-Ring-Dichtung
• Lebensdauergeschmierte Lager
• Festlager Antriebsseite
• Leistungs- und Steuerleitungen mit 500 mm Länge
• Elektronischer Schutz: Überlast, Übertemperatur und blockierter Rotor
• Brandmodus (Override- und Höchstdrehzahl-Modus)

Anmerkungen:

1. Geschlossene Ausführung, nicht belüftet. Leistung begrenzt bis 0,65 kW. Für elektrische Daten wenden Sie sich bitte an WEG..
2. Geschlossene Ausführung, oberflächenbelüftet. Minimaler Luftstrom über Motor- und Umrichtergehäuse 5 m/s.
3. Direkte Methode - Eingang-Ausgang IE Klassen gemäß 60034-30-1 and 60034-30-2

Optionale Ausstattung

• Passive Leistungsfaktorkorrektur4
• Padmontage (4x90° oder 3x120°) und FF-165 Flansch
• Schleuderring für vertikale Montage mit Welle nach oben
• 115 V Eingangsspannung (bis zu 0,55 kW)
• Dezentrale Montage (Umrichter und Motor separat)
• Angepasste Kabellängen
• Angepasste Wellenenden
• Zweites Wellenende (nur bei Version mit dezentraler Steuerung)
• Externer Regler mit Anzeige zum Anpassen der Höchst- und Momentandrehzahlwerte

Anmerkungen:

4 - W30 Smart EC-Motoren benötigen einen externen Filter (passiver Leistungsfaktorkorrekturfilter) damit die Anforderungen an Oberschwingungsströme gemäß EN 61000-3-2 erfüllt werden. Wenden Sie sich an WEG, wenn Sie weitere Informationen benötigen.

Der W12-Elektromotor von WEG wurde für industrielle Anwendungen in Kombination mit Getrieben und Pumpen entwickelt und besticht durch marktgerechte Technologie und hohe Leistung. Der Motor ist in IEC-Baugrößen 56, 63 und 71 erhältlich und verdankt seine Vielseitigkeit unter anderem seinen austauschbaren Füßen, wodurch sich auch die Lage des Anschlusskastens (seitlich oder oben) einfach verändern lässt. Möglich wird dies durch ein Schnellmontagesystem, bei dem die Füße ohne Schrauben in das Gehäuse einrasten. Auch die Flanschgrößen können angepasst werden: von C-80 (im Aluminiumgehäuse integriert) über C 90 und C 105 bis FF 115 in Polymer-Ausführung.

Durch die Verwendung von hochfestem Polymer für Flansche, Füße, Anschlusskasten und -abdeckung und unbearbeiteten Aluminiumgehäusen hat der Motor ein geringes Gewicht und eignet sich trotzdem auch für Anwendungen mit herausfordernden Bedingungen. Der Motor W12 wurde mit Technologie des Industrie-4.0-Zeitalters entwickelt. In 3D-Druckern wurden Prototypen produziert, mithilfe derer die Konstruktion noch weiter optimiert und verfeinert werden konnte.
Der W12 besitzt den Schutzgrad IP55 und ist wasser- und staubdicht, was seinen Einsatz in den verschiedensten Umgebungen ermöglicht. Darüber hinaus verfügt der W12 über 2-, 4- und 6-polige Versionen von 0,09 bis 0,55 kW, drei- oder einphasige Ausführung und die Energieeffizienzklasse IE3.

Die Markteinführung des W12-Motors unterstreicht einmal mehr die Kompetenz von WEG bei der Herstellung von Motoren mit hohem Wirkungsgrad, innovativem Design und technologischer Entwicklung der Industrie und stellt eine weitere vielseitige und effiziente Lösung in bewährter Qualität dar. W12. Der Motor speziell für Ihre Bedürfnisse.

General Characteristics

• Motors with and without ventilation
• Flanges and feet interchangeable with IEC56, 63 and 71 housings
• IR3 efficiency
• Power from 0.09 and 0.55 kW
• SNAP-FIT system

Seien Sie Teil der neuen Ideen, die die Industrie von morgen verändern werden

Der W80 AXgen ist ein Motor, der es OEM-Partnern ermöglicht, mit ihren eigenen neuen Ideen voranzukommen. Kompakt im Design, groß in den Möglichkeiten, ermöglicht diese Lösung ein Downsizing, reduziert die Logistikkosten und hilft, CO2-Emissionen in der gesamten Produktionskette zu vermeiden. Eine Lösung, die Möglichkeiten für die heutigen und zukünftigen Herausforderungen schafft.

Kühlsystem

• J Flüssigkeit: Wasser (frisch, deionisiert...) und Öl (ISO VG bis 46).
• J Durchflussmenge: von 5 bis 15 l/min.
• J Einlassdruck: bis zu 10 bar.
• Der W80 AXgen wird für OEMs empfohlen

Kompakte Bauweise

Willkommen bei einer kompakten Art, groß zu denken. Die W80 AXgen wurde entwickelt, um OEM-Partnern die Möglichkeit zu geben, neue Ideen für ihre Produkte zu entwickeln. Diese von WEG entwickelte Lösung bietet eine einfache Anwendung und ein hohes Maß an Skalierbarkeit und schafft Möglichkeiten für die heutigen und zukünftigen Herausforderungen.
