Moving air with efficiency

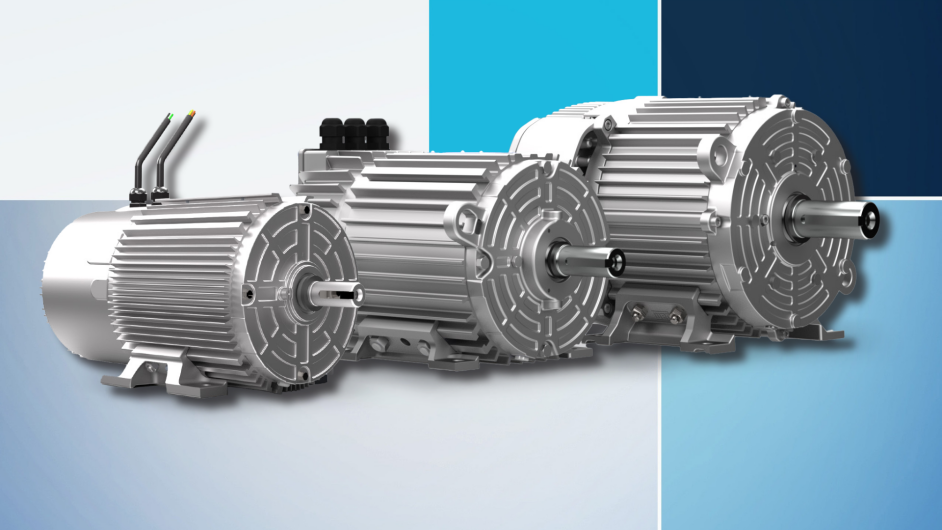

Austauschbarer Motor mit integriertem Antrieb und Permanentmagneten. Eine komplette und vielseitige Lösung für Motorlüfteranwendungen. g Drehzahlregelung für Luftdurchsatz mit Energieeinsparung g IEC-Norm: Austauschbarkeit mit Induktionsmotoren. g Automatische Steuerung von Temperatur und Luftqualität.

Join this movement for efficiency to!

W30 Smart EC Standardeigenschaften

• Elektronisch kommutierter Motor mit Permanentmagneten
• Einphasig, 220 bis 277 VAC, Freuenz 50/60 Hz
Ausgangsleistung: 0,12 bis 1,1 kW bei 1500, 1800 oder 3000 U/min; Montage: IEC80 B3L
• Drehstrommotoren, 380 bis 480 VAC, Freuenz 50/60 Hz
Ausgangsleistung: 0,12 bis 4 kW bei 1500, 1800 oder 3000 U/min; Montage: IEC80 und IEC100, B3T
• Aluminiumgehäuse, Schutzart IP55
• Umgebungstemperatur: -20 bis 40°C (TENV)1; oder -20 bis 60°C (TEAO)2
• Gesamte Effizienzklasse (Motor und Umrichter) - IE63
• Schwingstufe A
• Drehrichtung im Uhrzeigersinn/gegen Uhrzeigersinn (wählbar)
• Stufenlose Drehzahlregelung (200 bis 1500/1800 U/min und 500 bis 3000 U/min) durch:
  Taster (lokal)
  Gleichspannung (extern): 2 bis 10 VDC
  Gleichstrom (extern): 4 bis 20 mA DC
  Frequenz (extern): 10 bis 95 %
• Optisch isolierte Direktsteuerung
• Mit Ablassstopfen für Kondenswasser und V-Ring-Dichtung
• Lebensdauergeschmierte Lager
• Festlager Antriebsseite
• Leistungs- und Steuerleitungen mit 500 mm Länge
• Elektronischer Schutz: Überlast, Übertemperatur und blockierter Rotor
• Brandmodus (Override- und Höchstdrehzahl-Modus)

Anmerkungen:

1. Geschlossene Ausführung, nicht belüftet. Leistung begrenzt bis 0,65 kW. Für elektrische Daten wenden Sie sich bitte an WEG..
2. Geschlossene Ausführung, oberflächenbelüftet. Minimaler Luftstrom über Motor- und Umrichtergehäuse 5 m/s.
3. Direkte Methode - Eingang-Ausgang IE Klassen gemäß 60034-30-1 and 60034-30-2

Optionale Ausstattung

• Passive Leistungsfaktorkorrektur4
• Padmontage (4x90° oder 3x120°) und FF-165 Flansch
• Schleuderring für vertikale Montage mit Welle nach oben
• 115 V Eingangsspannung (bis zu 0,55 kW)
• Dezentrale Montage (Umrichter und Motor separat)
• Angepasste Kabellängen
• Angepasste Wellenenden
• Zweites Wellenende (nur bei Version mit dezentraler Steuerung)
• Externer Regler mit Anzeige zum Anpassen der Höchst- und Momentandrehzahlwerte

Anmerkungen:

4 - W30 Smart EC-Motoren benötigen einen externen Filter (passiver Leistungsfaktorkorrekturfilter) damit die Anforderungen an Oberschwingungsströme gemäß EN 61000-3-2 erfüllt werden. Wenden Sie sich an WEG, wenn Sie weitere Informationen benötigen.
