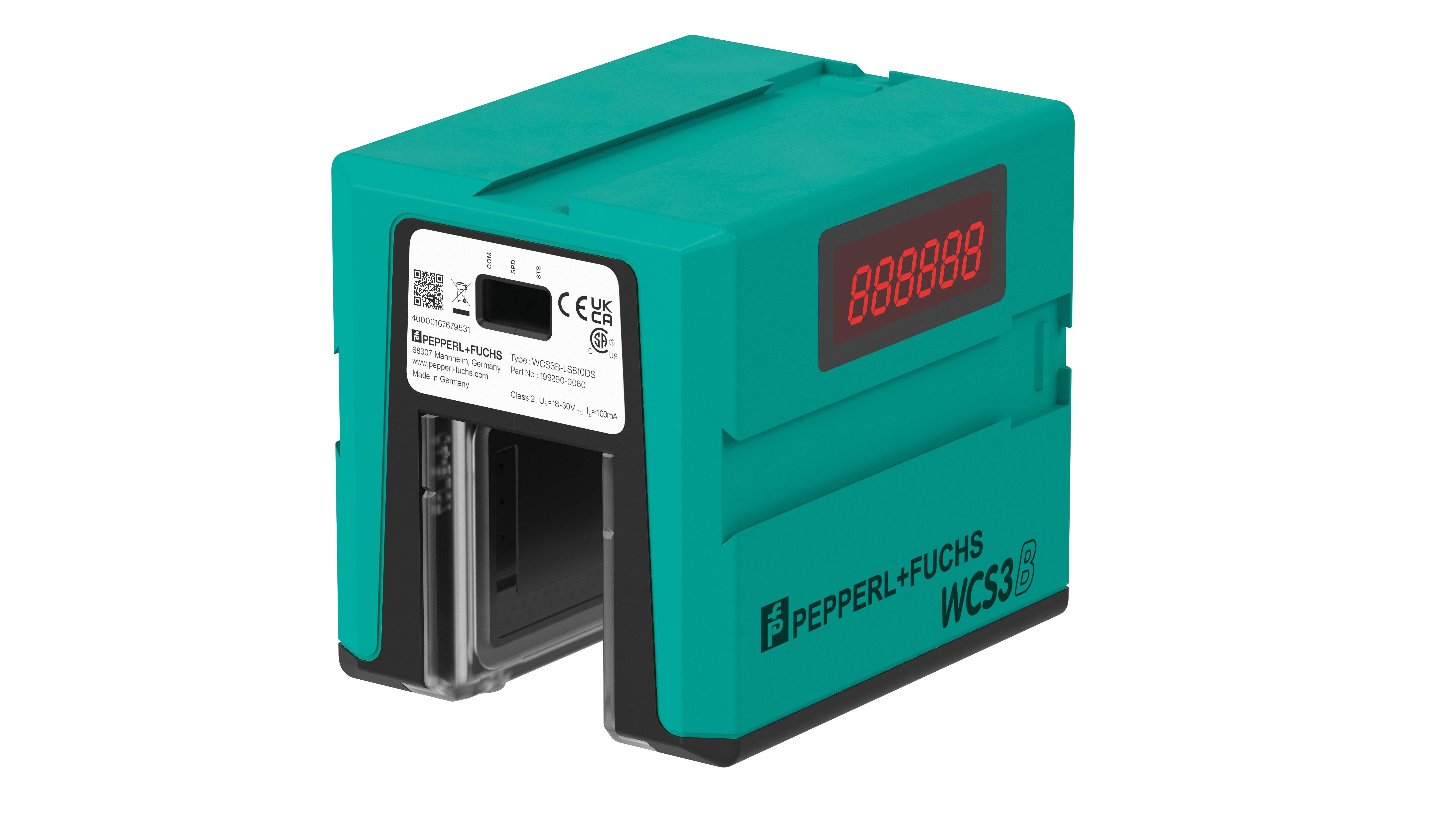

Pepperl+Fuchs bietet das robuste Wegcodiersystem WCS jetzt auch mit einer IO-Link-Schnittstelle an. Inbetriebnahme und Austausch des optischen Sensors für zuverlässige Absolut-Positionierung in I4.0 Anwendungen werden noch einfacher, für die vorausschauende Wartung stehen umfassende Datensätze zur Verfügung. Mit einem IO-Link-Master ist eine universelle Feldbusanbindung möglich.

Die neue Systemvariante mit der Serienbezeichnung WCS3B-LS810 hat dieselben Abmessungen wie die bestehenden Geräte des WCS-Systems. Somit können bereits vorhandene Codeschienen, Mechanik und Zubehör (z.B. Outdoorgehäuse und Führungswagen) uneingeschränkt weiterverwendet werden. Das Absolut-Positioniersystem wird in drei Versionen angeboten: Standard, mit Displayanzeige sowie mit Outdoorgehäuse und Heizung für den für Außeneinsatz bis minus 40 °C.

Die neue Serie ist kompatibel zum Frequenzumrichter i550 Motec von Lenze mit IO-Link-Master-Funktion und ermöglicht die direkte Positionsverarbeitung über IO-Link. Im WCS-Lesekopf ist zusätzliche Sensorik zur Beschleunigungs- und Temperaturmessung integriert. Neben Daten zu Position und Geschwindigkeit liefert der Sensor somit Zusatzinformationen wie Beschleunigungswerte in drei Achsen oder ein Richtungsbit.

Der Lesekopf lässt sich auch zur Identifizierung etwa von einzelnen mobilen Komponenten verwenden. Bis zu 1280 Codebandabschnitte werden als Ident-Nummer sicher erkannt und ausgegeben. Mit einem dynamisch konfigurierten Preset-Wert lassen sich zudem beliebige Codebandausschnitte zur Positionierung verwenden.

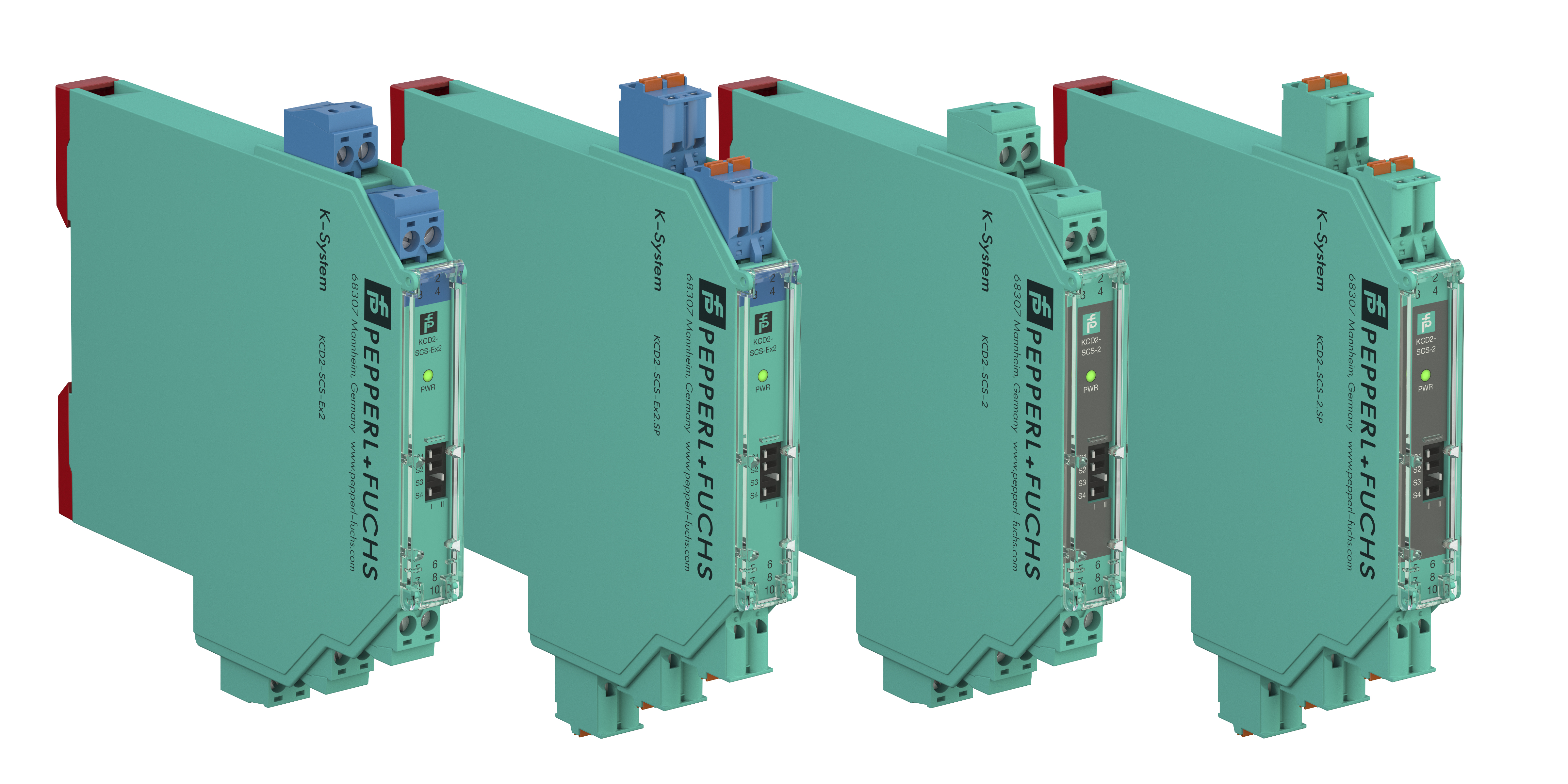

Pepperl+Fuchs erweitert sein Portfolio an Trennbarrieren des K-Systems zur Hutschienenmontage um das Interfacemodul KCD2-SCS*. Als erste 2-kanalige eigensichere AI/AO-Trennbarriere mit Doppelfunktion kann das Modul überall dort zum Einsatz kommen, wo neben analogen Eingangs- auch analoge Ausgangsregelkreise benötigt werden. Mit einem kompakten 12,5 mm-Gehäuse und einer Packungsdichte von 6 mm/Kanal ermöglicht das neue Modul eine platzsparende Integration im Schaltschrank. Die Module sind HART-kompatibel und können sowohl als SMART-Transmitterspeisegeräte für 2-Draht-Transmitter als auch als SMART-Ausgangstreiber für Stellungsregler eingesetzt werden. Das Modul kann auf der Steuerungsseite sowohl im Stromsenke- als auch im Stromquellen-Modus betrieben werden, wobei die Umschaltung durch Dip-Schalter an der Modulfront erfolgt. Dadurch wird die Kompatibilität mit einer Vielzahl von Steuerungen erheblich erweitert.

Das KCD2-SCS* ist eine eigensichere Barriere mit Zulassungen nach ATEX, IECEx und UL, die für Anwendungen in explosionsgefährdeten Bereichen eingesetzt werden kann. Eine Version zur Signalverarbeitung in Non-Ex-Bereichen ist ebenfalls erhältlich. Für jede Version gibt es wahlweise Schraubklemmen oder Federklemmen mit Push-in-Anschlusstechnik. Zudem sind die Module bis SIL 2 (SC 3) nach IEC/EN 61508 zertifiziert und eignen sich daher für Sicherheitsanwendungen bis SIL 2; bei redundantem Einsatz sogar bis SIL 3.

Gängige Anwendungen für die KCD2-SCS*-Module in der Prozessindustrie sind Prozesssteuerungsanwendungen, die sowohl über analoge Eingangs- als auch über analoge Ausgangsregelkreise verfügen, Sicherheitssysteme (SIS und ESD), die Eigensicherheitsbarrieren entsprechend SIL 2 oder SIL 3 erfordern, sowie Regelkreise in explosionsgefährdeten Bereichen.

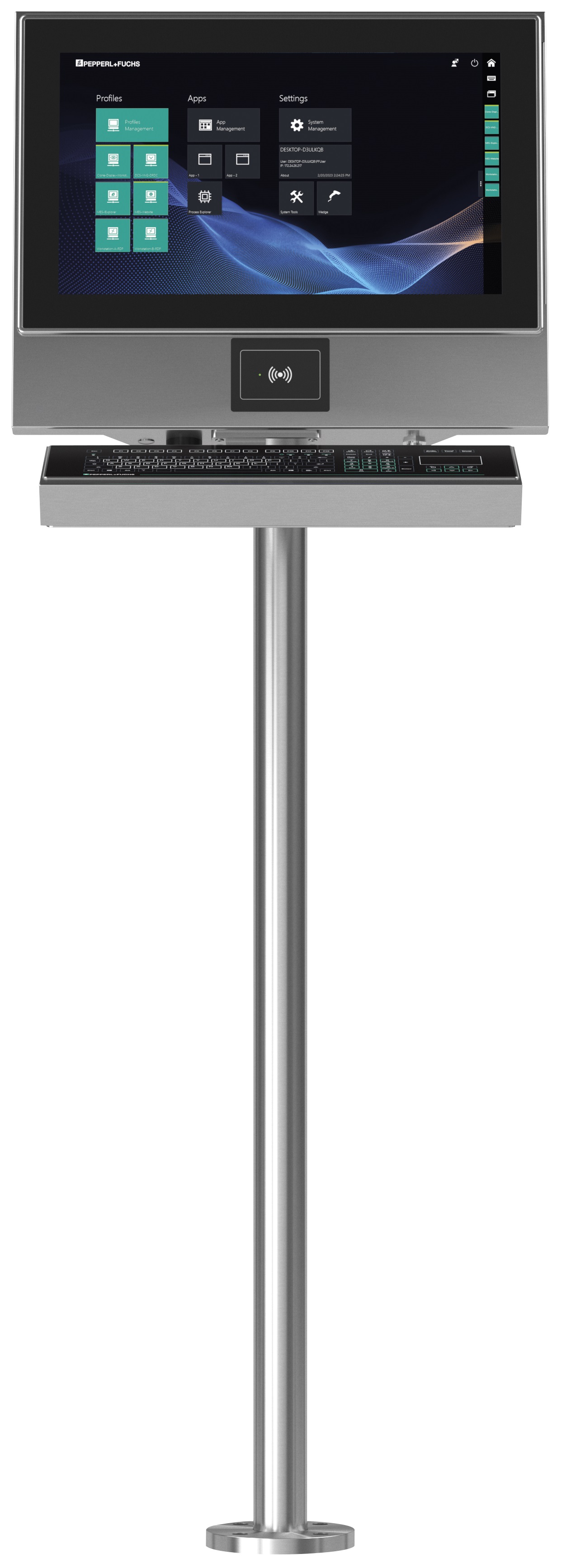

Pepperl+Fuchs die VisuNet-FLX-Serie und ermöglicht eine passgenaue Konfiguration und schnelle Anpassung im Feld. Die Serie ist für den Einsatz in pharmazeutischen Reinräumen konzipiert und kann auch als Variante im Innen- wie Außenbereich in explosionsgefährdeten Bereichen der ATEX-/IECEx-Zone 2/22 verwendet werden.

Um unbefugte Zugriffe zu vermeiden und das Personal regelkonform zu identifizieren, kommen in der Regel RFID-Lesegeräte in den Bedienstationen zum Einsatz. Der notwendige zweite Schritt der Identifizierung erfolgt in Form von PIN oder Passwort an der Tastatur. Zusammen mit den Sicherheitsmechanismen der Thin-Client-Firmware von Pepperl+Fuchs wird so die erforderliche Sicherheit in der Pharmaproduktion stets gewährleistet.

Anwender erhalten damit das Gesamtpaket aus einer Hand und können die Nutzerauthentifizierung in ihrer Anlage nicht nur sicherer, sondern auch effizienter machen.

Das Volumenerfassungssystem Volume3D, bestehend aus einem 2-D-LiDAR-Sensor R2000, einer Multi-Scan-Auswerteeinheit (MSEU), einem Inkremental-Drehgeber ENI58IL und allen erforderlichen Anschlusskabeln, ist die ideale Lösung für die Volumenerfassung in Schüttgut- oder chaotischen Fördertechnikanwendungen.

Volume3D ist die effizienteste Lösung auf dem Markt: Der minimale Installationsaufwand und die schnelle Inbetriebnahme machen das Sensorsystem zu einer besonders wirtschaftlichen Lösung für die Fördertechnik. Das berührungslose Konzept trägt auch direkt zur Senkung der Instandhaltungskosten im Hinblick auf Instandhaltungsaufwand und zur Vermeidung unerwarteter Stillstände bei. Der 2-D-LiDAR-Sensor R2000 garantiert höchste Präzision durch eine sehr hohe Winkelauflösung von 0,042° und einer Scanrate von bis zu 50 Hz. Die intelligente Software, die in die Multi-Scan-Auswerteeinheit (MSEU) des Volumenerfassungssystems integriert ist, filtert anschließend ungültige Messpunkte heraus und sorgt so für korrekte Messergebnisse.

Während des Betriebs gibt das Volumenerfassungssystem das Volumen in m3, den Durchfluss in m3/s, ein Höhenprofil entlang der Förderbandbreite sowie die Längen-, Breiten- und Höhenmaße für getrennte und ausgerichtete Objekte aus. Darüber hinaus können Messfilter erstellt und der Verschmutzungsgrad der Linse ausgewertet werden, um eine frühzeitige Reinigung zu ermöglichen.

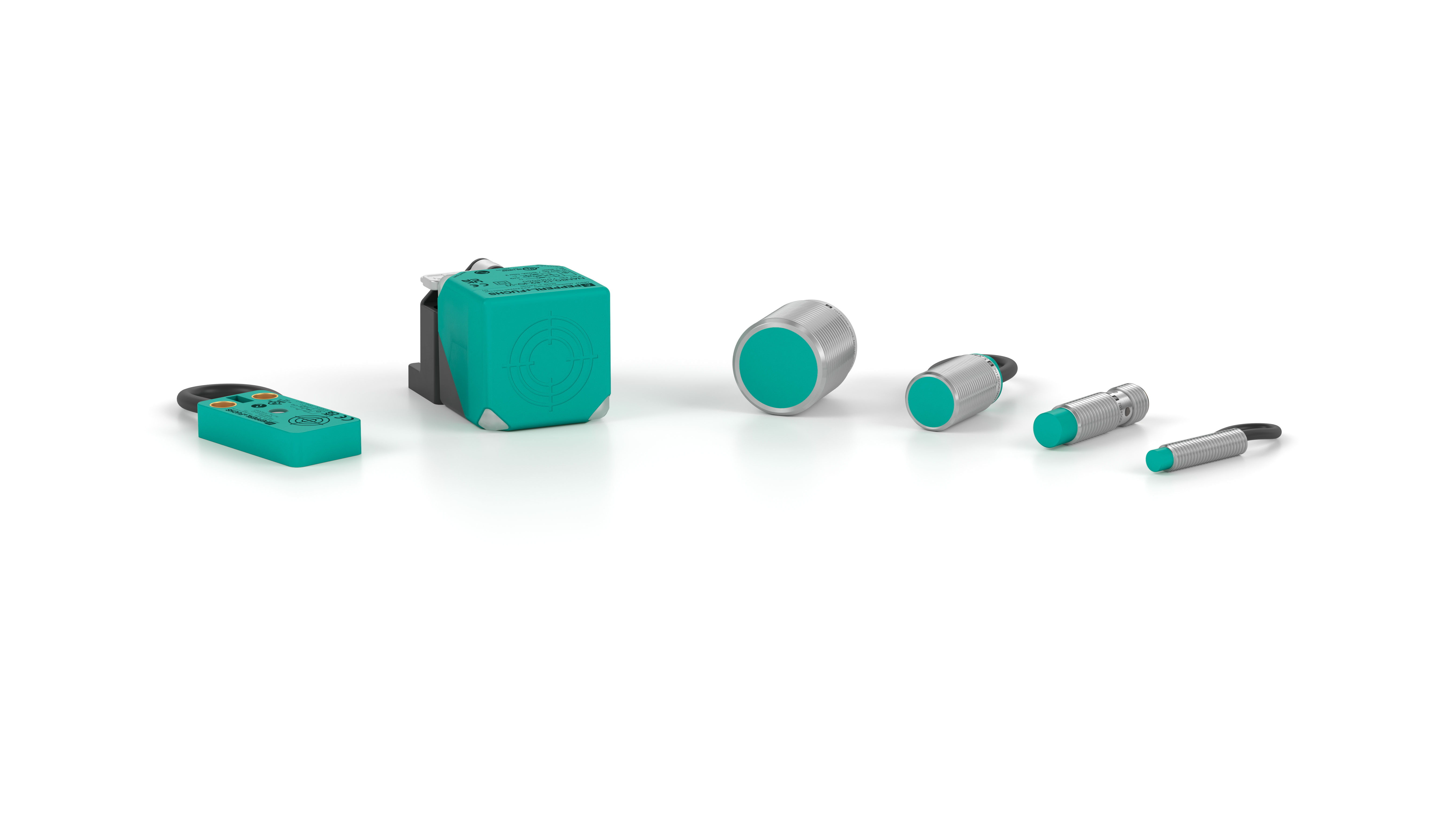

Induktiv bei Hochgeschwindigkeit

Abstandssensor mit IO-Link-Schnittstelle für präzise Messung und vertiefte Analyse

Als führender Anbieter bringt Pepperl+Fuchs messende induktive Abstandssensoren mit IO-Link-Schnittstelle auf den Markt. Die Geräte sind für Industrie-4.0-Anwendungen geeignet und bieten neben einer präzisen Messung umfassende Informationen für ein Condition Monitoring und vorausschauende Wartung.

Die Sensoren erfassen Objekte mit einer Geschwindigkeit von bis zu 3 m/sek und liefern präzise Messdaten mit einer Wiederholgenauigkeit von 5 Prozent. Der Messbereich beträgt bis zu 30 mm. Die Sensoren ermitteln Geschwindigkeit und Beschleunigung eines Bedämpfungselemtes. Dabei können zwei unabhängige Schaltfenster und definierte Grenzwerte können individuell parametriert werden. Dank einstellbarer Filter lassen sich Messgeschwindigkeit und -genauigkeit anpassen. Die hohe Schaltfrequenz von bis zu 1400 Hz erlaubt sehr kurze Durchlaufzeiten und trägt zur Steigerung der Produktivität bei.

Über die IO-Link-Schnittstelle werden zusätzliche Daten, unter anderem zu Temperatur und Betriebszeiten sowie von Zählern übermittelt. Die Überwachung von Geschwindigkeit und Beschleunigung sowie die Verlaufswerte dieser Größen ermöglichen die detaillierte Analyse von Teilprozessen wie Öffnen/Schließen bei Ventilen oder Beschleunigen/Bremsen bei Dämpfungselementen. Diese Überwachung des Maschinenzustands macht eine vorausschauende Wartung und die Vermeidung ungeplanter Stillstandzeiten möglich. Für klassische Anwendungen stehen auch Geräte mit analogen Ausgängen zur Verfügung.
